CON LĂN XÍCH

Con lăn xích là lựa chọn phù hợp cho các hệ thống băng tải cần vận chuyển thùng hàng, pallet, kiện hàng và sản phẩm tải trọng vừa đến nặng với yêu cầu truyền động ổn định. Nhờ cơ cấu nhông xích và xích tải, con lăn có khả năng truyền lực chắc chắn, hạn chế trượt và đồng bộ nhiều con lăn trong cùng hệ thống. Tùy tải trọng, kích thước hàng hóa và môi trường sử dụng, con lăn có thể gia công theo đường kính, chiều dài, loại nhông, vật liệu và tải trọng yêu cầu.

Con lăn xích là gì?

Con lăn xích là loại con lăn công nghiệp truyền động bằng xích, là bộ phận có gắn nhông xích trên trục để nhận chuyển động từ dây xích. Khi động cơ kéo dây xích chuyển động, nhông xích quay và truyền lực đến trục, làm ống con lăn quay theo để đưa hàng hóa di chuyển.

Khác với con lăn truyền động bằng đai, cơ cấu xích tạo liên kết cơ khí trực tiếp giữa các bộ phận truyền động, nhờ đó khả năng truyền lực và đồng bộ chuyển động tốt, đặc biệt phù hợp với hệ thống vận chuyển tải trọng vừa và nặng.

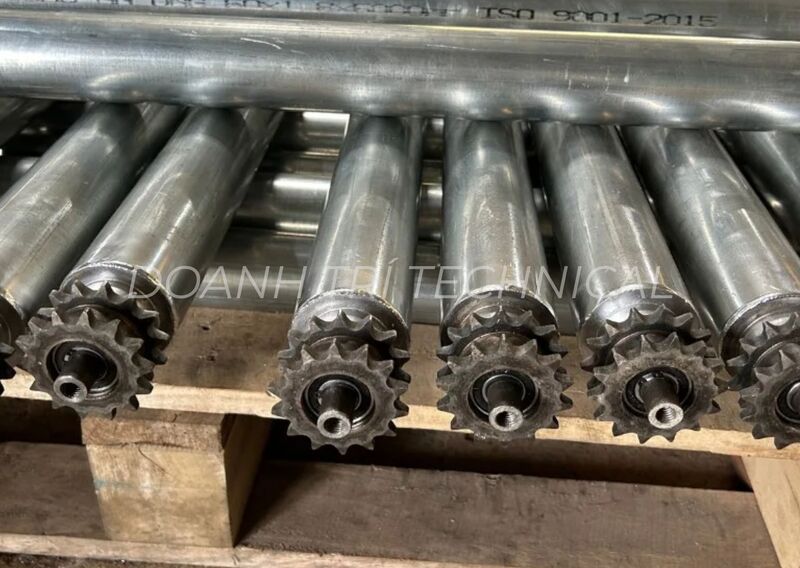

Cấu tạo con lăn truyền động bằng xích

Một con lăn xích thường gồm các bộ phận chính:

• Ống con lăn: Bộ phận trực tiếp tiếp xúc và nâng đỡ hàng hóa, thường làm từ thép, thép mạ kẽm hoặc inox.
• Trục con lăn: Làm từ thép hoặc inox, có nhiệm vụ nâng đỡ ống con lăn và truyền chuyển động.
• Nhông xích: Gắn trên trục, ăn khớp với dây xích để truyền lực từ con lăn này sang con lăn khác.
• Bạc đạn: Giúp con lăn quay ổn định, giảm ma sát và tiếng ồn.
• Bộ phận cố định: Gồm then, khóa trục, vòng chặn hoặc các chi tiết liên kết giúp cố định nhông và trục.

Nhông xích có thể được thiết kế một dãy hoặc hai dãy tùy theo tải trọng, loại xích và yêu cầu truyền động của hệ thống.

Nguyên lý hoạt động của con lăn xích

Con lăn truyền động bằng xích hoạt động dựa trên sự kết hợp giữa động cơ, nhông chủ động, dây xích và nhông gắn trên các con lăn.

Khi động cơ giảm tốc hoạt động, nhông chủ động kéo dây xích chuyển động. Dây xích tiếp tục ăn khớp với các nhông gắn trên trục con lăn, làm các con lăn quay đồng bộ. Hàng hóa đặt trên bề mặt con lăn sẽ được ma sát và lực quay đưa về phía trước.

Nhờ truyền động bằng xích, hệ thống có khả năng truyền lực ổn định, hạn chế trượt và phù hợp với việc vận chuyển hàng hóa có tải trọng lớn.

Thông số con lăn truyền động bằng xích

Thông số con lăn cần được lựa chọn dựa trên tải trọng và kích thước hàng hóa. Một số thông số thường được quan tâm gồm:

• Đường kính ống: Ø38, Ø50, Ø60, Ø76, Ø89 mm...
• Chiều dài con lăn: Tùy theo chiều rộng băng tải và yêu cầu hệ thống.
• Đường kính trục: Tùy theo tải trọng và thiết kế con lăn.
• Loại nhông: Nhông xích đơn hoặc nhông xích đôi.
• Vật liệu: Thép, thép mạ kẽm, inox 201, inox 304...
• Bề mặt: Ống thép, bọc PVC, PU hoặc cao su.
• Tải trọng: Tính toán theo trọng lượng sản phẩm và khoảng cách giữa các con lăn.

Lưu ý: Các thông số trên chỉ mang tính tham khảo. Kích thước con lăn, loại xích và nhông cần được tính toán theo tải trọng, kích thước hàng hóa, tốc độ vận chuyển và điều kiện làm việc thực tế.

Phân loại con lăn xích phổ biến hiện nay

Con lăn xích đơn

Con lăn sử dụng một nhông xích trên trục và được liên kết với dây xích để truyền động. Loại này có cấu tạo đơn giản, phù hợp với các hệ thống vận chuyển tải trọng nhẹ đến trung bình.

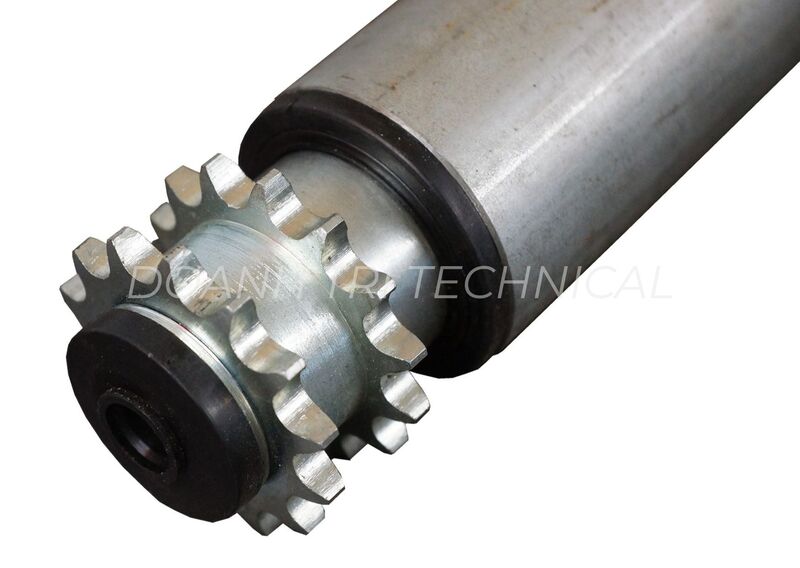

Con lăn xích đôi

Con lăn được trang bị hai nhông xích, giúp tăng khả năng truyền lực và độ ổn định khi vận chuyển hàng hóa. Loại này thường được lựa chọn cho băng tải có tải trọng lớn hoặc yêu cầu truyền động chắc chắn.

Con lăn xích thép mạ kẽm

Thân con lăn được làm bằng thép mạ kẽm, có khả năng chống oxy hóa tương đối tốt và chi phí hợp lý. Phù hợp với các dây chuyền trong môi trường khô ráo, ít tiếp xúc với hóa chất.

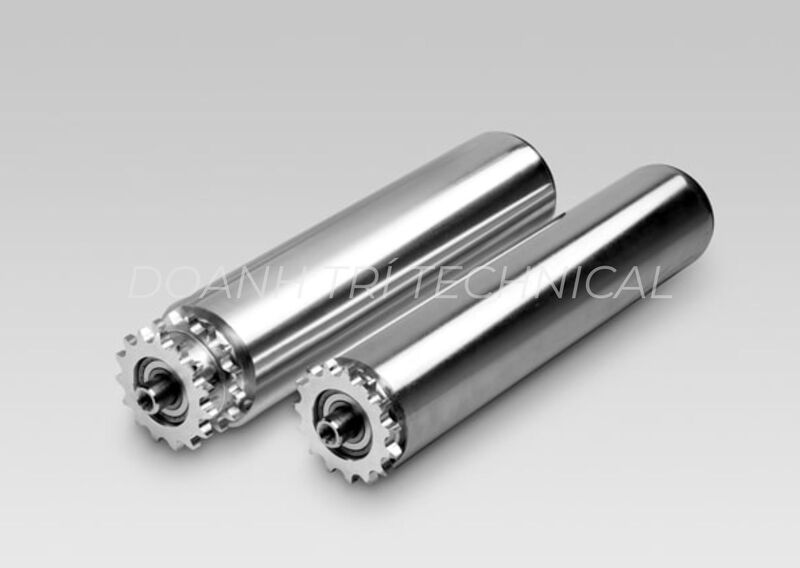

Con lăn xích inox

Con lăn inox, phổ biến là inox 304, có khả năng chống ăn mòn và dễ vệ sinh. Loại này thường được sử dụng trong ngành thực phẩm, thủy sản, dược phẩm và những môi trường có độ ẩm cao.

Ưu điểm của con lăn truyền động bằng xích

Con lăn xích được sử dụng rộng rãi nhờ những ưu điểm như:

• Truyền động chắc chắn: Xích và nhông tạo liên kết cơ khí trực tiếp, hạn chế trượt.
• Chịu tải tốt: Phù hợp với thùng hàng, pallet, kiện hàng và sản phẩm có trọng lượng lớn. Tùy yêu cầu, con lăn có thể kết hợp con lăn bọc cao su để tăng độ bám và hạn chế trầy xước bề mặt sản phẩm.
• Vận hành đồng bộ: Nhiều con lăn có thể được dẫn động từ cùng một hệ thống xích.
• Độ bền cao: Kết cấu cơ khí chắc chắn, phù hợp với môi trường công nghiệp.
• Dễ thay thế: Các bộ phận như con lăn, nhông xích, bạc đạn có thể kiểm tra và thay thế riêng.
• Có thể tùy chỉnh: Đường kính, chiều dài, loại nhông, vật liệu và tải trọng được thiết kế theo yêu cầu.

Hạn chế của con lăn xích

Bên cạnh ưu điểm, con lăn truyền động bằng xích cũng có một số điểm cần lưu ý. Hệ thống xích và nhông có thể tạo tiếng ồn lớn hơn so với truyền động đai, đồng thời cần kiểm tra độ căng và bôi trơn xích định kỳ.

Ngoài ra, đối với những dây chuyền yêu cầu vận hành thật êm hoặc vận chuyển sản phẩm dễ trầy xước, doanh nghiệp có thể cân nhắc con lăn truyền động bằng đai hoặc các giải pháp truyền động phù hợp khác.

So sánh con lăn xích và con lăn truyền động bằng dây đai

Ứng dụng của con lăn xích

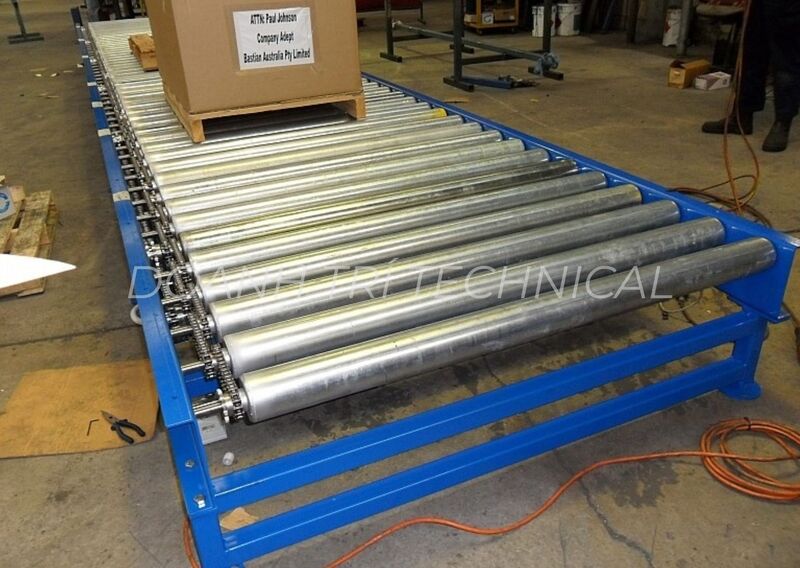

Con lăn truyền động bằng xích thường được sử dụng để chế tạo băng tải con lăn truyền động xích, phục vụ vận chuyển các sản phẩm có đáy phẳng và cứng như:

• Thùng carton: Vận chuyển thùng hàng, hộp đóng gói có đáy phẳng.
• Thùng nhựa: Phù hợp với các loại thùng nhựa có kích thước và tải trọng khác nhau.
• Pallet: Vận chuyển pallet chứa hàng hóa tải trọng vừa và lớn.
• Hộp, khay: Dùng trong dây chuyền đóng gói, phân loại và lắp ráp.
• Sản phẩm gỗ: Vận chuyển ván, tấm gỗ và các sản phẩm gỗ có đáy cứng.
• Tấm kim loại: Phù hợp với các chi tiết, tấm thép và sản phẩm cơ khí.
• Linh kiện cơ khí: Vận chuyển các chi tiết máy, phụ tùng và cụm linh kiện.
• Hàng hóa kho vận: Ứng dụng trong kho hàng, trung tâm phân phối và hệ thống logistics.

Trong thực tế, hệ thống được ứng dụng nhiều tại nhà máy sản xuất, dây chuyền đóng gói, kho hàng, trung tâm phân phối, ngành cơ khí, gỗ, bao bì và logistics.

Doanh Trí chuyên gia công con lăn xích giá tốt

Doanh Trí chuyên gia công con lăn xích theo yêu cầu, phục vụ các hệ thống băng tải vận chuyển thùng hàng, pallet, kiện hàng và sản phẩm tải trọng vừa đến nặng. Con lăn được thiết kế dựa trên tải trọng, kích thước hàng hóa, tốc độ vận chuyển và điều kiện làm việc thực tế.

Tùy nhu cầu sử dụng, Doanh Trí có thể gia công:

• Đường kính ống và chiều dài con lăn theo kích thước yêu cầu.
• Nhông xích đơn hoặc nhông xích đôi.
• Ống con lăn bằng thép, thép mạ kẽm hoặc inox 201/304.
• Bề mặt ống thép hoặc bọc PVC, PU, cao su tùy sản phẩm vận chuyển.
• Trục, bạc đạn và các chi tiết liên kết theo thiết kế của hệ thống.
• Con lăn dùng cho băng tải hàng nhẹ, hàng nặng, pallet và dây chuyền kho vận.

Thay vì sử dụng một kích thước cố định, Doanh Trí có thể tư vấn và gia công con lăn theo đúng thông số của băng tải, giúp hạn chế tình trạng con lăn không phù hợp tải trọng hoặc sai kích thước khi lắp đặt.

Gia công theo yêu cầu, tối ưu chi phí

Giá con lăn xích phụ thuộc vào đường kính, chiều dài, vật liệu, loại nhông, bạc đạn và tải trọng. Với phương án gia công theo nhu cầu thực tế, doanh nghiệp có thể lựa chọn cấu hình phù hợp thay vì phải sử dụng những thông số dư tải gây tăng chi phí.

Nếu bạn đang cần báo giá con lăn xích, chỉ cần cung cấp kích thước con lăn, tải trọng hàng hóa, loại nhông và số lượng cần dùng. Doanh Trí sẽ tư vấn cấu hình phù hợp và báo giá theo yêu cầu.

Kết luận

Với ưu điểm truyền lực chắc chắn, chịu tải tốt, vận hành đồng bộ và độ bền cao, con lăn xích phù hợp với nhiều hệ thống băng tải vận chuyển hàng hóa trong nhà máy, kho vận và logistics. Việc lựa chọn đúng kích thước con lăn, loại nhông xích và vật liệu sẽ giúp hệ thống hoạt động ổn định, giảm hao mòn và nâng cao hiệu quả vận chuyển. Liên hệ Doanh Trí để chúng tôi cung cấp thêm thông tin cũng như báo giá chi tiết cho quý anh / chị !
