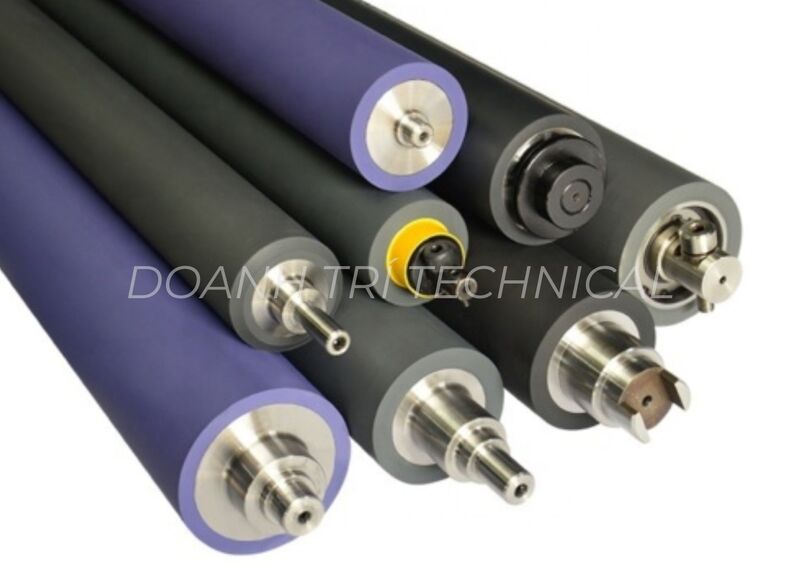

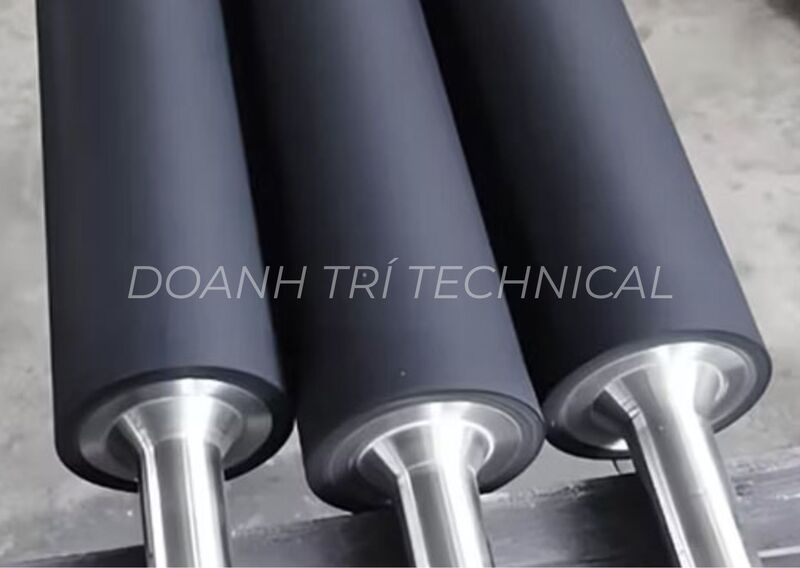

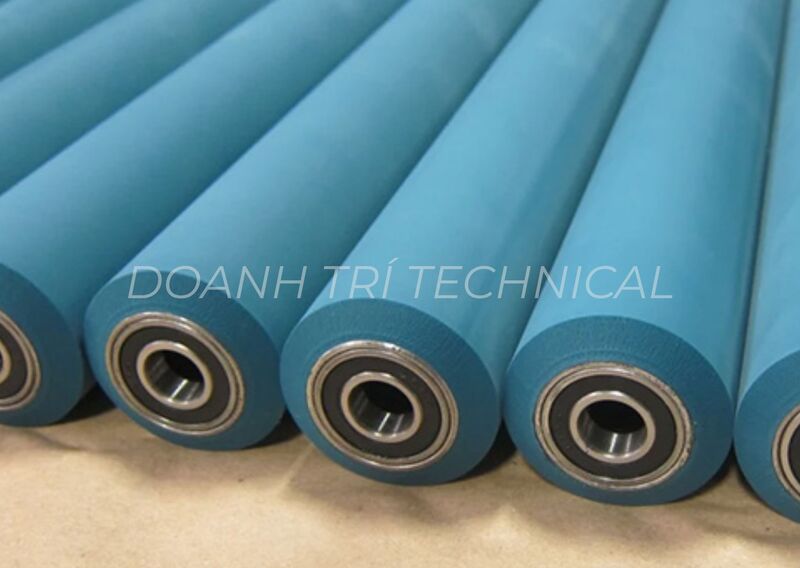

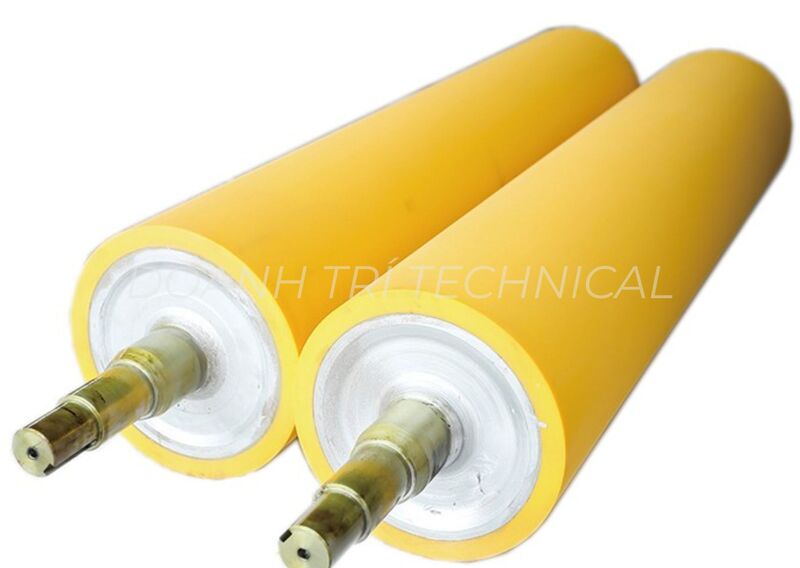

CON LĂN BỌC CAO SU

Con lăn bọc cao su là loại con lăn công nghiệp có phần lõi bằng thép, inox hoặc vật liệu kim loại khác được phủ một lớp cao su bên ngoài. Lớp bọc này giúp tăng độ bám, giảm trượt, hấp thụ rung động, hạn chế tiếng ồn và bảo vệ bề mặt sản phẩm trong quá trình vận chuyển hoặc gia công. Hãy cùng Doanh Trí tìm hiểu chi tiết về loại con lăn công nghiệp này trong bài viết dưới đây.

Con lăn bọc cao su là gì?

Con lăn bọc cao su là con lăn có lõi kim loại được phủ bên ngoài bằng một lớp cao su hoặc vật liệu đàn hồi. Khi làm việc, lớp cao su tiếp xúc trực tiếp với băng tải, vật liệu hoặc sản phẩm, tạo lực ma sát cần thiết để truyền động, kéo, ép hoặc dẫn hướng.

So với con lăn kim loại thông thường, lớp cao su giúp tăng độ bám và giảm tác động cơ học lên sản phẩm. Đây là lựa chọn phù hợp cho những vị trí yêu cầu hạn chế trượt, giảm rung, giảm tiếng ồn hoặc bảo vệ bề mặt vật liệu.

Cấu tạo con lăn bọc cao su

Một con lăn bọc cao su thường gồm các bộ phận chính:

• Lõi con lăn: Thường sử dụng thép C45, inox 304, inox 316 hoặc nhôm tùy tải trọng và môi trường.
• Lớp liên kết: Keo hoặc phương pháp xử lý bề mặt giúp tăng độ bám giữa lõi kim loại và lớp cao su.
• Lớp cao su: Phủ bên ngoài lõi, được lựa chọn theo yêu cầu về độ bám, độ cứng, khả năng chịu mài mòn, dầu, nhiệt hoặc hóa chất.
• Trục và ổ bi: Được thiết kế theo kết cấu máy và phương thức lắp đặt của từng hệ thống.

Trong quá trình gia công, bề mặt lõi thường được làm sạch và xử lý phù hợp trước khi bọc cao su. Sau khi bọc và lưu hóa, con lăn có thể được tiện, mài để đạt kích thước, độ đồng tâm và độ nhẵn bề mặt theo yêu cầu.

Thông số kỹ thuật con lăn bọc cao su

Thông số thực tế được thiết kế theo từng hệ thống. Một số thông số tham khảo gồm:

• Vật liệu lõi: Thép C45, inox 304, inox 316 hoặc nhôm.
• Vật liệu bọc: Cao su NR, NBR, SBR hoặc EPDM.
• Đường kính: Ø34, Ø42, Ø49, Ø60 mm hoặc gia công theo kích thước yêu cầu.
• Chiều dài: Khoảng 150 - 3.500 mm hoặc gia công theo bản vẽ.
• Độ dày lớp bọc: Khoảng 3 - 20 mm.
• Độ cứng: Khoảng 50 - 80 Shore A, tùy theo ứng dụng.
• Nhiệt độ làm việc: Phụ thuộc vào loại cao su sử dụng và điều kiện vận hành thực tế.
• Tải trọng: Được xác định dựa trên đường kính con lăn, kết cấu lõi, độ dày lớp cao su và điều kiện vận hành.

Các thông số trên chỉ mang tính tham khảo. Đối với con lăn làm việc ở tải trọng lớn, tốc độ cao, nhiệt độ cao hoặc môi trường hóa chất, cần tính toán và lựa chọn vật liệu phù hợp trước khi gia công.

Ưu điểm của con lăn bọc cao su

• Tăng độ bám, hạn chế trượt: Lớp cao su có độ ma sát tốt, giúp tăng khả năng bám giữa con lăn với băng tải hoặc sản phẩm. Nhờ đó, con lăn truyền động ổn định hơn và hạn chế hiện tượng trượt trong quá trình kéo, dẫn hướng.
• Giảm rung và tiếng ồn: Đặc tính đàn hồi của cao su giúp hấp thụ một phần rung động và chấn động khi con lăn hoạt động, từ đó giảm tiếng ồn và giúp hệ thống vận hành êm hơn so với con lăn kim loại.
• Bảo vệ bề mặt sản phẩm: Lớp cao su tạo bề mặt tiếp xúc mềm và đàn hồi, giúp hạn chế trầy xước, va đập đối với các sản phẩm như giấy, màng film, bao bì, tấm kim loại, kính và các vật liệu đã hoàn thiện.
• Chống mài mòn theo yêu cầu: Tùy vào loại cao su được lựa chọn, con lăn có thể đáp ứng các yêu cầu về chống mài mòn, chịu dầu, chịu nhiệt hoặc chịu hóa chất, phù hợp với nhiều môi trường sản xuất khác nhau.
• Gia công đa dạng theo nhu cầu: Con lăn có thể được gia công với nhiều đường kính, chiều dài, độ dày lớp bọc, độ cứng và kiểu bề mặt. Sản phẩm có thể chế tạo theo bản vẽ, mẫu con lăn cũ hoặc thông số thực tế của máy.

Các loại vật liệu cao su bọc con lăn

Việc lựa chọn vật liệu bọc ảnh hưởng trực tiếp đến khả năng làm việc và tuổi thọ của con lăn.

• Cao su NBR: Có khả năng chịu dầu, chịu mỡ và chống mài mòn tốt, phù hợp với con lăn làm việc trong ngành cơ khí, máy móc hoặc môi trường thường xuyên tiếp xúc với dầu và chất bôi trơn.
• Cao su EPDM: Có khả năng chịu thời tiết, ozone, nước và hơi nóng, phù hợp với môi trường ngoài trời hoặc các dây chuyền có độ ẩm và hơi nước cao.
• Cao su tự nhiên (NR): Có độ đàn hồi và khả năng hấp thụ rung động tốt, phù hợp với các ứng dụng thông thường không yêu cầu cao về khả năng chịu dầu hoặc hóa chất.

Phân loại con lăn bọc cao su theo bề mặt

Tùy yêu cầu truyền động và tiếp xúc, lớp cao su bên ngoài có thể được gia công thành nhiều dạng:

• Bề mặt trơn: Phù hợp với các ứng dụng cần tiếp xúc ổn định và dễ vệ sinh.
• Bề mặt rãnh: Tăng khả năng thoát vật liệu hoặc tạo đặc tính ma sát theo yêu cầu.
• Bề mặt xương cá: Có thể hỗ trợ tăng độ bám và định hướng vật liệu trong một số ứng dụng.
• Bề mặt kim cương: Tăng diện tích tiếp xúc và khả năng tạo ma sát.
• Bề mặt xoắn: Được sử dụng cho một số cơ cấu kéo, ép hoặc dẫn hướng vật liệu dạng tấm, dạng cuộn.

Kiểu bề mặt cần được lựa chọn dựa trên vật liệu tiếp xúc, tốc độ, lực kéo và yêu cầu của máy thay vì chỉ lựa chọn theo hình dạng.

Ứng dụng của con lăn bọc cao su

Con lăn cao su được sử dụng trong nhiều dây chuyền sản xuất và thiết bị công nghiệp:

• Băng tải: Làm con lăn dẫn động, dẫn hướng hoặc vị trí cần tăng ma sát.
• Ngành giấy và bao bì: Kéo, ép, dẫn hướng giấy, carton và vật liệu dạng cuộn.
• Ngành in ấn: Dùng trong các cụm kéo, ép và dẫn giấy hoặc màng.
• Ngành nhựa và sản xuất film: Hỗ trợ kéo, ép và dẫn hướng màng nhựa.
• Ngành dệt may: Dẫn hướng, kéo và vận chuyển vải.
• Gia công kim loại: Dẫn hướng hoặc vận chuyển tấm kim loại, hạn chế trầy xước bề mặt.
• Ngành thực phẩm: Sử dụng tại những vị trí phù hợp với vật liệu bọc và yêu cầu vệ sinh của dây chuyền.
• Máy móc công nghiệp: Làm con lăn ép, con lăn kéo, con lăn truyền động hoặc dẫn hướng.

Khi nào nên sử dụng con lăn bọc cao su thay con lăn khác?

Con lăn bọc cao su nên được ưu tiên khi hệ thống có một hoặc nhiều yêu cầu sau:

• Cần tăng độ bám và hạn chế trượt.
• Sản phẩm dễ bị trầy xước khi tiếp xúc với kim loại.
• Cần giảm rung động và tiếng ồn.
• Con lăn được sử dụng để kéo hoặc ép vật liệu dạng tấm, dạng cuộn.
• Môi trường làm việc yêu cầu khả năng chịu dầu, chịu nhiệt, chống mài mòn hoặc kháng hóa chất.
• Cần thay thế hoặc bọc lại con lăn cũ theo đúng kích thước máy hiện có.

Nếu hệ thống chỉ yêu cầu con lăn chịu tải thông thường, không cần tăng ma sát hoặc bảo vệ bề mặt sản phẩm, con lăn thép có thể là phương án kinh tế hơn.

Quy trình gia công bọc cao su trục rulo như thế nào?

Doanh Trí có thể tiếp nhận yêu cầu gia công dựa trên bản vẽ, mẫu cũ hoặc thông số do khách hàng cung cấp. Quy trình cơ bản gồm:

Bước 1: Tiếp nhận thông số

Xác định đường kính, chiều dài, kích thước trục, tải trọng, tốc độ quay, môi trường làm việc và yêu cầu về vật liệu bọc.

Bước 2: Gia công lõi con lăn

Lõi thép hoặc inox được gia công theo kích thước thiết kế, đảm bảo độ chính xác cần thiết cho quá trình lắp đặt.

Bước 3: Xử lý bề mặt

Bề mặt lõi được làm sạch và xử lý để tăng khả năng liên kết giữa kim loại với lớp cao su.

Bước 4: Bọc và lưu hóa cao su

Vật liệu cao su được phủ lên lõi theo độ dày và độ cứng yêu cầu, sau đó thực hiện quá trình lưu hóa phù hợp.

Bước 5: Tiện, mài hoàn thiện

Bề mặt sau khi bọc được gia công để đạt đường kính, độ đồng tâm, độ đảo và độ nhẵn theo yêu cầu kỹ thuật.

Bước 6: Kiểm tra và bàn giao

Kiểm tra kích thước, độ cứng, độ đồng tâm, độ đảo và tình trạng liên kết của lớp cao su trước khi bàn giao.

Lưu ý khi lựa chọn con lăn bọc cao su

Để con lăn hoạt động ổn định và đạt tuổi thọ tốt, doanh nghiệp nên cung cấp đầy đủ thông tin trước khi đặt gia công:

• Đường kính ngoài và chiều dài con lăn.
• Đường kính, chiều dài và kiểu trục.
• Tải trọng tác động lên con lăn.
• Tốc độ quay hoặc tốc độ dây chuyền.
• Loại sản phẩm tiếp xúc trực tiếp với con lăn.
• Nhiệt độ và môi trường làm việc.
• Có tiếp xúc với dầu, mỡ, hóa chất hoặc nước hay không.
• Yêu cầu về độ cứng Shore A.
• Độ dày và loại vật liệu bọc.
• Kiểu bề mặt cao su: trơn, rãnh, xương cá, kim cương hoặc dạng khác.

Trường hợp không có bản vẽ, doanh nghiệp có thể cung cấp mẫu con lăn cũ, hình ảnh và kích thước thực tế để kỹ thuật tư vấn phương án phù hợp.

Bảo trì rulo bọc cao su

Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng lớp cao su và các bộ phận cơ khí của con lăn. Một số dấu hiệu cần lưu ý gồm:

• Lớp cao su bị nứt, bong hoặc tách khỏi lõi.
• Bề mặt cao su bị mòn không đều.
• Con lăn xuất hiện độ đảo hoặc rung bất thường.
• Ổ bi phát ra tiếng ồn hoặc bị kẹt.
• Độ bám giảm, xuất hiện hiện tượng trượt vật liệu.
• Bề mặt cao su bị chai cứng do lão hóa hoặc nhiệt độ.

Khi phát hiện lớp bọc bị hư hỏng, doanh nghiệp có thể cân nhắc bọc lại con lăn nếu lõi và trục vẫn còn đảm bảo điều kiện sử dụng. Đây là phương án giúp tận dụng kết cấu cũ và giảm chi phí so với thay mới toàn bộ trong nhiều trường hợp.

Doanh Trí gia công con lăn bọc cao su theo yêu cầu

Doanh Trí nhận tư vấn và gia công con lăn bọc cao su theo bản vẽ, mẫu thực tế hoặc thông số kỹ thuật. Tùy ứng dụng, khách hàng có thể lựa chọn vật liệu bọc như NBR, EPDM hoặc cao su tự nhiên với độ cứng và độ dày phù hợp.

Đội ngũ kỹ thuật hỗ trợ xác định vật liệu bọc, kích thước lõi, độ dày cao su, độ cứng Shore A và kiểu bề mặt dựa trên tải trọng, tốc độ và môi trường vận hành. Sản phẩm được kiểm tra các thông số cần thiết trước khi bàn giao nhằm đảm bảo khả năng lắp đặt và vận hành.

Nếu doanh nghiệp cần gia công con lăn bọc cao su, chỉ cần cung cấp bản vẽ, mẫu con lăn cũ hoặc các kích thước cơ bản. Doanh Trí sẽ hỗ trợ tư vấn phương án phù hợp với thiết bị và nhu cầu sử dụng thực tế.

Câu hỏi thường gặp về con lăn bọc cao su

Con lăn bọc cao su khác gì con lăn thép?

Điểm khác biệt chính nằm ở lớp vật liệu tiếp xúc. Con lăn thép có bề mặt kim loại cứng, phù hợp với các ứng dụng chịu tải và vận chuyển thông thường. Con lăn bọc cao su có độ bám và khả năng đàn hồi tốt hơn, phù hợp với vị trí cần hạn chế trượt, giảm rung hoặc bảo vệ bề mặt sản phẩm.

Con lăn bọc cao su có thể chịu dầu không?

Có, nhưng khả năng chịu dầu phụ thuộc vào vật liệu bọc. NBR thường là lựa chọn phù hợp hơn cho môi trường tiếp xúc với dầu và mỡ. Không nên lựa chọn vật liệu chỉ dựa trên tên gọi “cao su” mà cần xác định chính xác loại cao su và điều kiện làm việc.

Nên chọn độ cứng cao su bao nhiêu Shore A?

Không có một mức độ cứng phù hợp cho mọi ứng dụng. Độ cứng cần được lựa chọn dựa trên tải trọng, vật liệu tiếp xúc, lực kéo, tốc độ và yêu cầu về độ bám. Với sản phẩm dễ trầy xước, có thể cần lớp bọc mềm hơn; trong khi vị trí chịu tải và mài mòn cao có thể cần vật liệu cứng hơn.

Có thể bọc lại con lăn cũ không?

Có thể nếu lõi và trục con lăn vẫn còn đảm bảo độ bền, độ đồng tâm và kích thước cần thiết. Khi đó, lớp cao su cũ có thể được xử lý, bề mặt lõi được chuẩn bị lại và tiến hành bọc lớp mới theo yêu cầu.

Kết luận

Con lăn bọc cao su là giải pháp phù hợp cho các vị trí cần tăng độ bám, hạn chế trượt, giảm rung và bảo vệ sản phẩm trong quá trình vận chuyển hoặc gia công. Việc lựa chọn đúng vật liệu bọc, độ cứng, độ dày, kích thước lõi và kiểu bề mặt có vai trò quan trọng đối với tuổi thọ và hiệu quả vận hành. Doanh Trí nhận gia công con lăn bọc cao su theo yêu cầu, phù hợp với nhiều hệ thống băng tải và máy móc công nghiệp.
