CON LĂN CÔN

Khi cần chuyển hướng hàng hóa ổn định trên băng tải, con lăn côn thường được kết hợp với băng tải con lăn cong. Thiết kế đường kính thay đổi giúp sản phẩm di chuyển theo các đoạn cong 45°, 90°, 180° mà hạn chế xô lệch. Loại con lăn công nghiệp này có thể gia công theo nhiều vật liệu, kích thước và độ côn khác nhau. Bài viết dưới đây giúp doanh nghiệp hiểu rõ cấu tạo, ứng dụng và cách lựa chọn con lăn côn phù hợp.

Con lăn côn là gì?

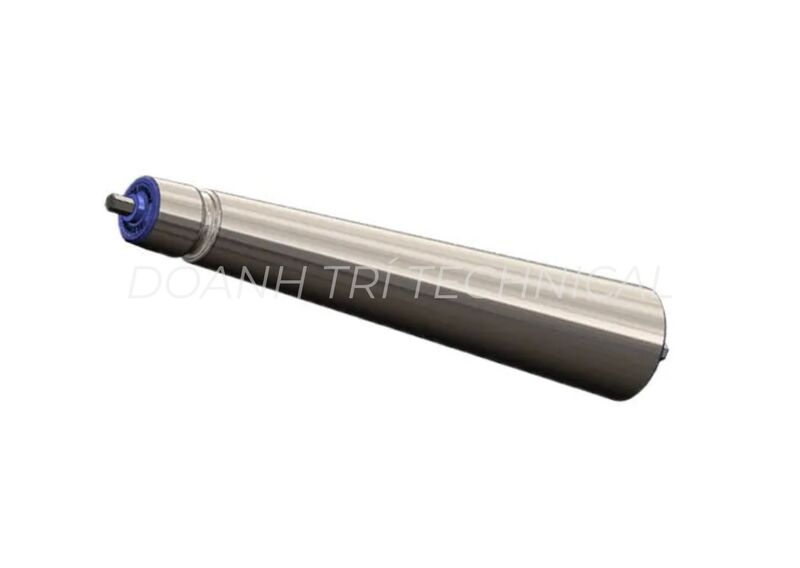

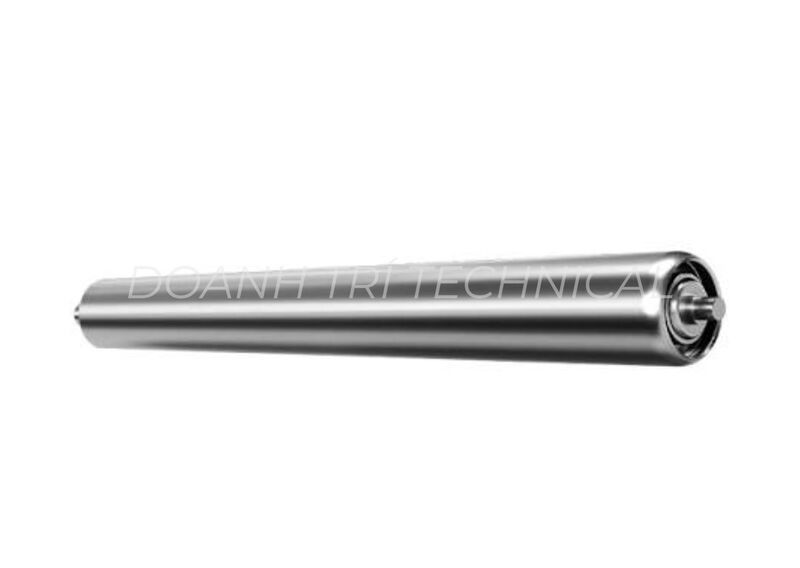

Con lăn côn là loại con lăn có thân dạng hình nón cụt, đường kính thay đổi từ đầu nhỏ đến đầu lớn. Thiết kế này thường được sử dụng trong băng tải cong để tạo sự khác biệt về tốc độ giữa phía trong và phía ngoài đường cong, giúp sản phẩm di chuyển ổn định khi chuyển hướng mà hạn chế tình trạng trượt hoặc lệch khỏi quỹ đạo.

Tùy theo tải trọng và môi trường sử dụng, con lăn côn có thể được gia công từ thép, thép mạ kẽm, inox hoặc nhựa, kết hợp truyền động trọng lực hoặc dây O-belt. Kích thước, độ côn, chiều dài, đường kính và kiểu trục có thể thiết kế theo kết cấu thực tế của hệ thống băng tải.

Cấu tạo con lăn côn

Cấu tạo của con lăn côn không quá phức tạp nhưng từng bộ phận cần đảm bảo độ chính xác để con lăn quay ổn định trong quá trình vận hành.

Một con lăn côn thông thường gồm:

• Thân con lăn: Có dạng hình côn, thường làm từ thép, thép mạ kẽm, inox hoặc nhựa tùy ứng dụng.
• Trục con lăn: Làm bằng thép hoặc inox, có nhiệm vụ cố định con lăn vào khung băng tải.
• Vòng bi: Giúp thân con lăn quay nhẹ, giảm ma sát và hạn chế rung lắc.
• Phớt chắn bụi: Bảo vệ vòng bi khỏi bụi, nước và các tạp chất trong môi trường làm việc.
• Nắp hoặc vỏ bảo vệ: Giúp cố định các chi tiết bên trong và tăng khả năng bảo vệ vòng bi.
• Rãnh truyền động: Có thể được gia công trên thân con lăn để lắp dây O-belt đối với hệ thống con lăn dẫn động.

Tùy thiết kế, con lăn có thể sử dụng một hoặc nhiều đoạn côn với độ dốc khác nhau để phù hợp với bán kính và yêu cầu chuyển hướng của băng tải.

Nguyên lý hoạt động của con lăn côn

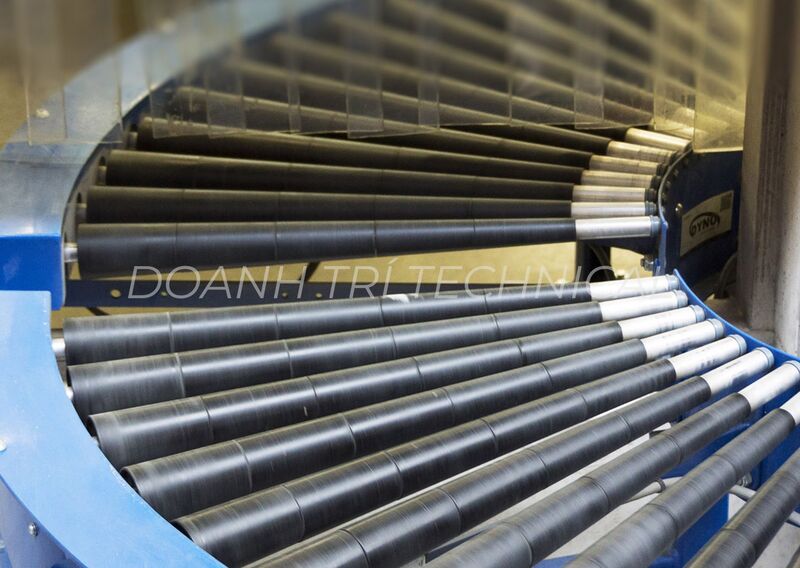

Con lăn côn hoạt động dựa trên sự thay đổi đường kính của thân con lăn. Khi con lăn quay với cùng tốc độ góc, phần có đường kính lớn tạo ra tốc độ chuyển động cao hơn phần có đường kính nhỏ. Nhờ đó, khi được bố trí theo bán kính cong, các con lăn tạo ra sự chênh lệch tốc độ giữa phía trong và phía ngoài đường cong.

Khi sản phẩm đi qua đoạn chuyển hướng, phần tiếp xúc với phía ngoài đường cong di chuyển nhanh hơn phần phía trong, giúp sản phẩm thay đổi hướng và hạn chế xô lệch khỏi quỹ đạo. Tùy thiết kế, con lăn côn có thể sử dụng truyền động trọng lực, O-belt hoặc đóng vai trò là một con lăn xích kết hợp cơ cấu truyền động xích để đưa sản phẩm di chuyển liên tục. Trong đó, phương án truyền động được lựa chọn dựa trên tải trọng, tốc độ vận chuyển và kết cấu thực tế của băng tải.

​Thông số kỹ thuật con lăn côn

Thông số con lăn cần được lựa chọn dựa trên tải trọng, kích thước sản phẩm và bán kính cong của hệ thống. Một số quy cách tham khảo:

• Đường kính: Ø20 - Ø500 mm
• Chiều dài: 200 - 2.000 mm
• Độ dày ống: 0,5 - 8 mm
• Vật liệu: Thép, thép mạ kẽm, inox, nhựa
• Truyền động: Trọng lực hoặc dây O-belt
• Bề mặt: Mạ kẽm, sơn, inox đánh bóng hoặc xử lý theo yêu cầu
• Tải trọng: Tải nhẹ đến trung bình, tùy thiết kế
• Nhiệt độ làm việc: Phụ thuộc vật liệu và môi trường sử dụng
• Gia công: Theo chiều dài, đường kính, độ côn, trục và rãnh

Lưu ý: Các thông số trên mang tính tham khảo. Khi đặt con lăn côn, cần xác định chính xác tải trọng, kích thước hàng hóa, bán kính cong, tốc độ vận chuyển và phương thức truyền động để lựa chọn quy cách phù hợp.

Ưu điểm của con lăn côn

• Chuyển hướng hàng hóa ổn định: Thiết kế dạng côn giúp sản phẩm di chuyển theo bán kính cong, phù hợp với các tuyến băng tải cần đổi hướng 45°, 90°, 180° hoặc kết nối sang tuyến khác.
• Tận dụng mặt bằng: Băng tải cong giúp thay đổi hướng vận chuyển ngay trên một tuyến, giảm nhu cầu bố trí nhiều đoạn băng tải thẳng và tối ưu không gian nhà xưởng.
• Vận hành êm và ổn định: Con lăn sử dụng vòng bi phù hợp giúp giảm ma sát, hạn chế rung động và duy trì chuyển động ổn định trong quá trình vận chuyển.
• Phù hợp nhiều loại hàng: Có thể sử dụng để vận chuyển thùng carton, khay nhựa, kiện hàng, bao bì, linh kiện và các sản phẩm có đáy tương đối phẳng.
• Dễ tùy chỉnh theo hệ thống: Con lăn có thể gia công theo chiều dài, đường kính, độ côn, vật liệu, đường kính trục, loại vòng bi và kiểu truyền động phù hợp với từng băng tải.

Phân loại con lăn côn

Tùy vào phương thức truyền động và vật liệu chế tạo, con lăn côn có thể được chia thành nhiều loại khác nhau.

Con lăn côn không rãnh

Con lăn côn không rãnh có bề mặt thân trơn, không có vị trí lắp dây truyền động. Loại này thường được sử dụng trong băng tải con lăn trọng lực hoặc các hệ thống mà con lăn không cần truyền động trực tiếp.Ưu điểm của loại này là cấu tạo đơn giản, dễ lắp đặt và phù hợp với các tuyến vận chuyển hàng hóa tải nhẹ đến trung bình.

Con lăn côn có rãnh

Con lăn côn có rãnh được gia công thêm rãnh trên thân để lắp dây O-belt hoặc cơ cấu truyền động tương ứng. Khi hệ thống hoạt động, động cơ truyền chuyển động qua dây đai đến các con lăn, giúp hàng hóa di chuyển liên tục và kiểm soát tốc độ tốt hơn.

Loại con lăn này thường được sử dụng trong băng tải cong dẫn động tại các dây chuyền phân loại, đóng gói, kho vận và logistics.

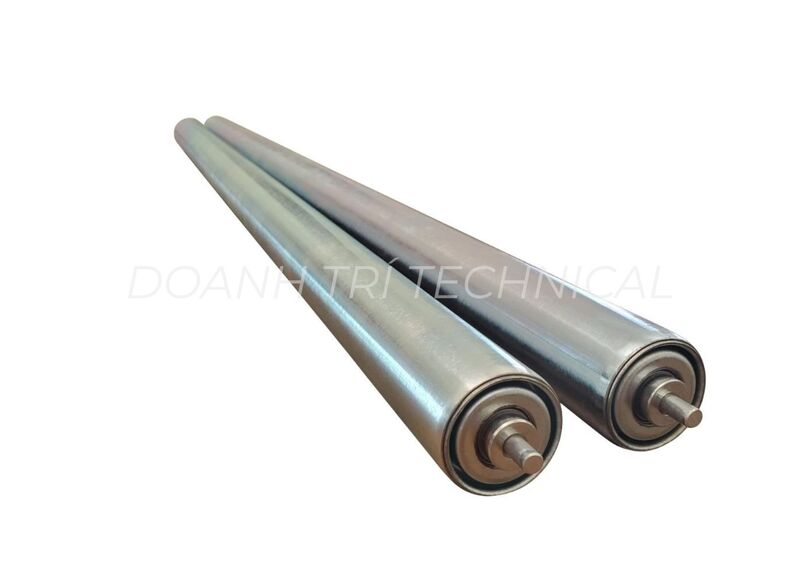

Con lăn côn thép mạ kẽm

Con lăn côn thép mạ kẽm có khả năng chịu tải tốt, bề mặt có khả năng chống oxy hóa và phù hợp với nhiều môi trường công nghiệp thông thường. Đây là lựa chọn phổ biến cho hệ thống vận chuyển thùng carton, kiện hàng và sản phẩm đóng gói.

Con lăn côn inox

Con lăn côn inox phù hợp với môi trường có độ ẩm cao hoặc yêu cầu vệ sinh tốt. Tùy loại inox sử dụng, con lăn có khả năng chống ăn mòn và thích hợp cho các dây chuyền thực phẩm, dược phẩm, kho lạnh hoặc khu vực thường xuyên vệ sinh.

Con lăn côn nhựa

Con lăn côn nhựa thường được sử dụng cho các hệ thống tải nhẹ. Vật liệu nhựa giúp giảm trọng lượng, giảm tiếng ồn và có thể phù hợp với những ứng dụng cần hạn chế tiếp xúc trực tiếp giữa kim loại và sản phẩm.

Ứng dụng của con lăn côn

Con lăn côn chủ yếu được sử dụng trong các hệ thống băng tải cần chuyển hướng hoặc thay đổi tuyến vận chuyển. Một số ứng dụng phổ biến gồm:

• Kho vận và logistics: vận chuyển, phân loại và chuyển hướng kiện hàng, thùng carton.
• Trung tâm phân loại: kết nối các tuyến băng tải và đưa hàng về những làn vận chuyển khác nhau.
• Dây chuyền đóng gói: chuyển thùng, khay và sản phẩm đóng gói qua các đoạn cong.
• Ngành thực phẩm: vận chuyển sản phẩm đóng gói trong môi trường yêu cầu vật liệu phù hợp.
• Ngành điện tử: vận chuyển linh kiện, khay sản phẩm và hàng hóa tải nhẹ.
• Nhà máy sản xuất: kết nối các công đoạn trong dây chuyền tự động hóa.
• Hệ thống phân loại hàng: sử dụng các đoạn cong để thay đổi hướng di chuyển của sản phẩm.

​

Khi nào nên sử dụng con lăn côn?

Con lăn côn phù hợp khi hệ thống cần đưa hàng hóa đi theo tuyến cong nhưng vẫn muốn duy trì chuyển động liên tục. Đặc biệt, sản phẩm này phát huy hiệu quả khi băng tải phải thay đổi hướng trong phạm vi mặt bằng hạn chế.

Khi lựa chọn, doanh nghiệp nên xác định trước kích thước và trọng lượng sản phẩm, bán kính cong, tốc độ vận chuyển, góc chuyển hướng, khoảng cách giữa các con lăn và hình thức truyền động. Những thông tin này giúp tính toán độ côn và quy cách con lăn chính xác hơn, hạn chế tình trạng hàng hóa bị lệch hoặc không ổn định khi qua đoạn cong.

Doanh Trí gia công và cung cấp con lăn côn theo yêu cầu

Doanh Trí cung cấp và gia công con lăn côn theo kích thước và yêu cầu thực tế của từng hệ thống băng tải. Tùy ứng dụng, con lăn có thể được lựa chọn vật liệu thép, thép mạ kẽm, inox hoặc nhựa; thiết kế dạng trơn hoặc có rãnh để lắp dây O-belt.

Doanh nghiệp có thể yêu cầu gia công chiều dài, đường kính, độ côn, đường kính trục, loại vòng bi, vật liệu và kiểu truyền động phù hợp với băng tải con lăn cong. Chúng tôi hỗ trợ tư vấn quy cách dựa trên sản phẩm vận chuyển, tải trọng và kết cấu dây chuyền.

Để được tư vấn và báo giá con lăn côn, khách hàng nên cung cấp chiều dài con lăn, đường kính hai đầu, tải trọng, kích thước sản phẩm, bán kính cong, số lượng, vật liệu mong muốn và hình ảnh hệ thống nếu có.

Kết luận

Con lăn côn là giải pháp phù hợp cho các hệ thống băng tải cần chuyển hướng hàng hóa trên tuyến cong. Thiết kế thay đổi đường kính giúp sản phẩm di chuyển ổn định qua các đoạn cong, đồng thời có thể kết hợp truyền động O-belt để kiểm soát tốc độ vận chuyển. Khi cần đặt con lăn côn theo yêu cầu, doanh nghiệp nên cung cấp đầy đủ thông số hàng hóa và hệ thống để lựa chọn quy cách chính xác.
