CON LĂN CHỐNG LỆCH BĂNG TẢI

Trong quá trình vận hành, tình trạng băng tải bị lệch hướng có thể ảnh hưởng đến sự ổn định của dây chuyền, làm tăng hao mòn và gây gián đoạn quá trình vận chuyển vật liệu. Con lăn chống lệch băng tải được sử dụng để hỗ trợ điều chỉnh hướng chạy, giữ băng tải trong phạm vi chuyển động phù hợp và hạn chế các sự cố do lệch băng. Bài viết dưới đây sẽ giúp bạn tìm hiểu về cấu tạo, ưu nhược điểm, các loại con lăn chống lệch phổ biến và cách lựa chọn phù hợp với hệ thống băng tải.

Con lăn chống lệch băng tải là gì?

Con lăn chống lệch băng tải là loại con lăn công nghiệp được lắp trong hệ thống băng tải nhằm hỗ trợ giữ băng tải chạy đúng hướng và hạn chế hiện tượng băng bị lệch khỏi quỹ đạo trong quá trình vận hành. Trong thực tế, con lăn chống lệch còn được gọi là con lăn tự lựa hoặc con lăn dẫn hướng. Tùy thiết kế, thiết bị có thể được sử dụng cho nhánh trên hoặc nhánh dưới của băng tải, đặc biệt trong những hệ thống thường phát sinh tình trạng lệch băng.

Cấu tạo của con lăn dẫn hướng băng tải

Con lăn dẫn hướng băng tải thường được cấu tạo từ trục quay, vòng bi, khung đỡ và bề mặt con lăn. Các bộ phận này phối hợp với nhau để con lăn có thể quay ổn định, đồng thời hỗ trợ điều chỉnh hướng chạy của băng tải khi xuất hiện xu hướng lệch.

• Trục quay: Là bộ phận tạo tâm quay cho con lăn, đồng thời liên kết con lăn với khung đỡ của hệ thống.
• Vòng bi: Được bố trí để hỗ trợ chuyển động quay của con lăn, giúp giảm ma sát và duy trì khả năng vận hành ổn định.
• Khung đỡ: Là bộ phận giữ cụm con lăn và có thể được thiết kế để xoay quanh một trục thẳng đứng. Khi băng tải có xu hướng lệch, sự thay đổi lực tác động lên con lăn có thể làm khung đỡ thay đổi hướng, hỗ trợ đưa băng tải về vị trí chạy ổn định.
• Bề mặt con lăn: Là phần tiếp xúc trực tiếp với băng tải. Tùy thiết kế, bề mặt có thể được bọc cao su hoặc vật liệu đặc biệt để tăng ma sát và độ bền trong quá trình làm việc.

Với các con lăn dẫn hướng dạng bộ, kết cấu có thể gồm nhiều con lăn phối hợp với nhau thay vì một con lăn đơn. Một số thiết kế sử dụng thêm con lăn dẫn hướng bên để hỗ trợ giữ băng tải trong phạm vi chuyển động.

Do đó, cấu tạo thực tế có thể thay đổi theo thiết kế, vị trí lắp đặt và yêu cầu của hệ thống băng tải.

Ưu điểm của con lăn chống lệch băng tải

• Hạn chế tình trạng lệch băng: Cơ cấu con lăn và khung đỡ có khả năng điều chỉnh hướng, hỗ trợ đưa băng tải trở lại vị trí chạy ổn định khi phát sinh xu hướng lệch.
• Giúp băng tải vận hành ổn định: Việc duy trì băng chạy đúng hướng giúp quá trình vận chuyển vật liệu diễn ra liên tục và giảm các sự cố liên quan đến lệch băng.
• Giảm hao mòn băng tải: Khi băng tải bị lệch, ma sát không đều có thể làm băng bị mòn nhanh hơn. Con lăn chống lệch hỗ trợ kiểm soát hướng chạy, từ đó hạn chế tình trạng này.
• Hạn chế vật liệu tràn ra ngoài: Khi băng tải được duy trì trong phạm vi chuyển động phù hợp, nguy cơ vật liệu bị dịch chuyển hoặc rơi khỏi mép băng do lệch được giảm bớt.
• Giảm thời gian dừng máy và bảo trì: Hạn chế sự cố lệch băng có thể giúp giảm nhu cầu điều chỉnh, sửa chữa và thay thế các bộ phận liên quan.
• Phù hợp nhiều điều kiện vận hành: Con lăn chống lệch có thể được lựa chọn theo loại băng tải, vật liệu vận chuyển, tải trọng, tốc độ và điều kiện làm việc, từ đó đáp ứng các hệ thống có yêu cầu vận hành khác nhau.
• Có nhiều dạng kết cấu: Tùy cơ chế điều chỉnh, có thể sử dụng con lăn chống lệch cơ khí, con lăn chống lệch điều khiển, con lăn đơn hoặc bộ con lăn, giúp lựa chọn cấu hình phù hợp với hệ thống.

​

Nhược điểm của con lăn chống lệch băng tải

• Chi phí đầu tư ban đầu cao hơn: Việc bổ sung con lăn chống lệch và các bộ phận liên quan có thể làm tăng chi phí so với hệ thống băng tải không sử dụng cơ cấu chống lệch.
• Cần lắp đặt đúng kỹ thuật: Vị trí và hướng lắp đặt ảnh hưởng trực tiếp đến khả năng dẫn hướng băng tải. Lắp đặt không phù hợp có thể khiến hiệu quả điều chỉnh không đạt yêu cầu.
• Cần kiểm tra và bảo trì định kỳ: Vòng bi, trục, khung đỡ và bề mặt con lăn cần được kiểm tra để phát hiện tình trạng mài mòn hoặc hư hỏng trong quá trình vận hành.
• Hiệu quả phụ thuộc vào điều kiện hệ thống: Khả năng kiểm soát lệch băng còn liên quan đến loại băng tải, tải trọng, vật liệu vận chuyển và điều kiện làm việc. Không nên xem con lăn chống lệch là giải pháp thay thế cho việc kiểm tra toàn bộ hệ thống khi băng tải bị lệch.
• Không phải mọi hệ thống đều cần cùng một loại con lăn: Tùy nhánh băng tải, tải trọng và tốc độ vận hành, cần lựa chọn cấu hình phù hợp thay vì sử dụng một loại con lăn chống lệch cho mọi vị trí.

Các loại con lăn chống lệch băng tải được sử dụng phổ biến

Con lăn chống lệch băng tải có thể được phân loại theo cơ chế điều chỉnh, thiết kế và vị trí ứng dụng. Mỗi loại có cấu tạo và cách kiểm soát hướng chạy của băng tải khác nhau, phù hợp với từng điều kiện vận hành cụ thể.

Con lăn chống lệch cơ khí

Đây là nhóm sử dụng cơ cấu cơ học để điều chỉnh hướng chạy của băng tải. Thiết kế tương đối đơn giản, dễ bảo trì và không cần hệ thống điều khiển bên ngoài.

Một số dạng thường gặp gồm:

• Con lăn lệch tâm: Sử dụng trục lệch tâm để tạo chuyển động điều chỉnh hướng của con lăn khi băng tải có xu hướng lệch.
• Con lăn côn: Có bề mặt dạng côn, khi tiếp xúc với băng tải có thể tạo lực hỗ trợ điều chỉnh hướng chạy.

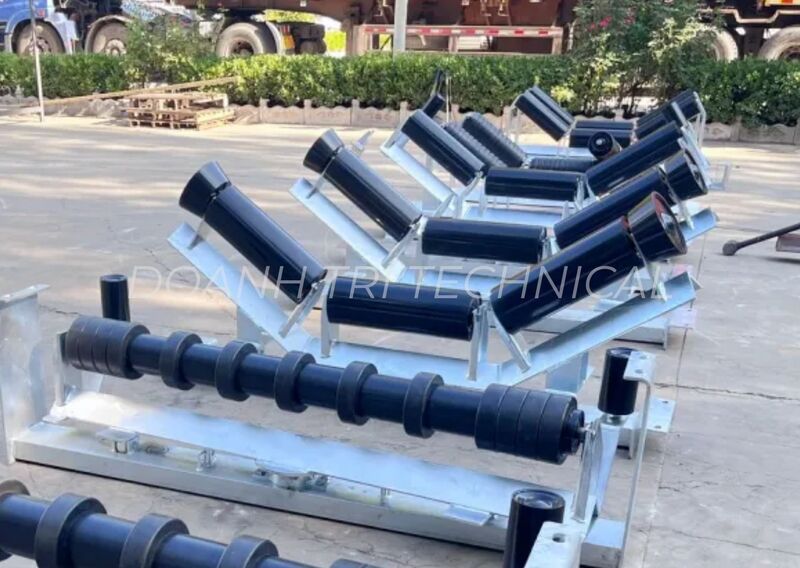

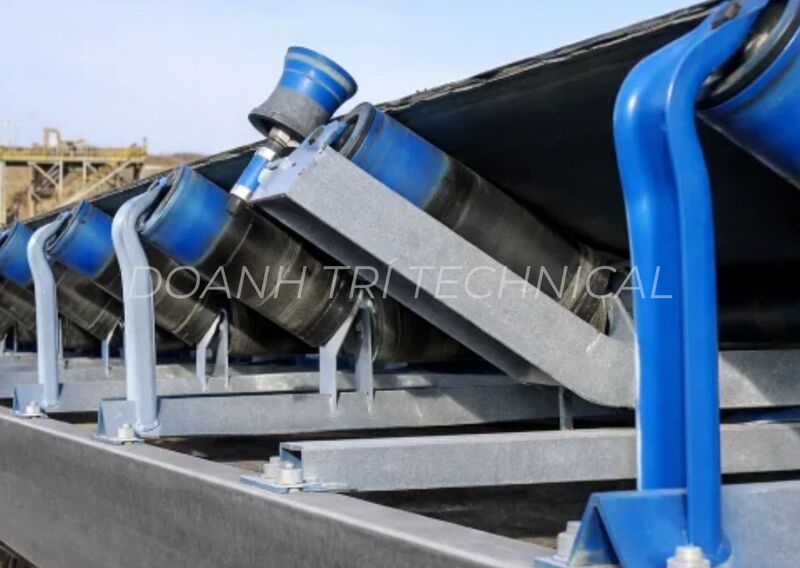

• Con lăn máng trượt: Kết hợp con lăn máng với các con lăn nhỏ ở hai bên để hỗ trợ giữ băng tải trong phạm vi chuyển động.

​

Con lăn chống lệch dạng đơn và bộ con lăn

Xét theo thiết kế, con lăn chống lệch có thể gồm:

• Con lăn đơn: Sử dụng một con lăn để hỗ trợ điều chỉnh hướng chạy của băng tải.
• Bộ con lăn: Gồm nhiều con lăn được bố trí và vận hành phối hợp. Ví dụ, con lăn máng trượt có thể kết hợp với các con lăn dẫn hướng bên để giữ băng tải.

​

Con lăn chống lệch theo vị trí và điều kiện làm việc

Ngoài cơ chế và kết cấu, có thể lựa chọn con lăn theo vị trí lắp đặt và yêu cầu vận hành:

• Con lăn chống lệch cho nhánh trên: Lắp trên nhánh băng tải chở vật liệu.
• Con lăn chống lệch cho nhánh dưới: Lắp trên nhánh băng tải không chở vật liệu, thường bố trí gần khu vực puli đuôi.
• Con lăn chống lệch cho băng tải chịu tải nặng: Dành cho hệ thống có tải trọng lớn và điều kiện làm việc khắc nghiệt.
• Con lăn chống lệch cho băng tải tốc độ cao: Được lựa chọn cho hệ thống có tốc độ vận chuyển cao, yêu cầu khả năng dẫn hướng ổn định.

​

Đơn vị chuyên cung cấp con lăn chống lệch băng tải

Doanh Trí là đơn vị cung cấp con lăn băng tải và vật tư truyền động, phục vụ các hệ thống băng tải trong nhiều ngành công nghiệp. Với con lăn chống lệch băng tải, Doanh Trí hỗ trợ tư vấn lựa chọn theo kích thước băng tải, tải trọng, vị trí lắp đặt và điều kiện vận hành thay vì sử dụng một cấu hình chung cho mọi hệ thống.

Các sản phẩm có thể được lựa chọn theo đường kính, chiều dài, vật liệu và kết cấu con lăn, phù hợp với từng yêu cầu thực tế của hệ thống. Khi cần thay thế hoặc lắp mới, khách hàng có thể cung cấp kích thước con lăn, thông số băng tải hoặc hình ảnh vị trí lắp đặt để bộ phận kỹ thuật xác định cấu hình phù hợp.

Doanh Trí cung cấp và hỗ trợ các hạng mục liên quan đến băng tải, con lăn và vật tư truyền động, đồng thời nhận tư vấn theo nhu cầu thực tế của từng dây chuyền. Khách hàng cần con lăn chống lệch băng tải theo kích thước hoặc yêu cầu riêng có thể liên hệ Doanh Trí để được tư vấn thông số và báo giá.

Kết luận

Con lăn chống lệch băng tải là một bộ phận hỗ trợ duy trì hướng chạy ổn định cho băng tải, đặc biệt trong những hệ thống có nguy cơ phát sinh tình trạng lệch băng. Việc lựa chọn cần dựa trên loại băng tải, tải trọng, vị trí lắp đặt, tốc độ vận hành và điều kiện làm việc để đảm bảo con lăn phù hợp với thực tế sử dụng. Nếu cần tìm con lăn chống lệch theo kích thước hoặc yêu cầu riêng, Doanh Trí có thể hỗ trợ tư vấn cấu hình, thông số và báo giá theo nhu cầu của từng hệ thống.
