BĂNG TẢI PU GÂN V DẪN HƯỚNG

Băng tải PU gân V dẫn hướng là dòng băng tải được sử dụng phổ biến trong các dây chuyền sản xuất hiện đại nhờ khả năng chống lệch băng, tăng độ ổn định khi vận hành và nâng cao tuổi thọ hệ thống. Với thiết kế gân dẫn hướng ở mặt dưới dây băng, sản phẩm giúp băng tải luôn di chuyển đúng tâm, hạn chế sự cố trong quá trình vận hành liên tục. Trong bài viết dưới đây, Belota sẽ giúp bạn tìm hiểu chi tiết về cấu tạo, đặc điểm, ứng dụng và cách lựa chọn băng tải PU gân V dẫn hướng phù hợp.

Băng tải PU gân V dẫn hướng là gì?

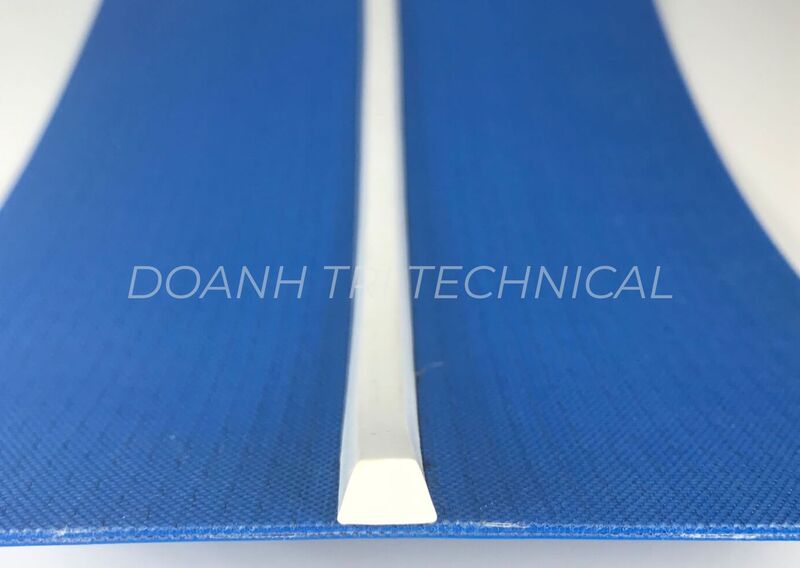

Băng tải PU gân V dẫn hướng là loại dây băng tải PU được gia công thêm gân dẫn hướng (V Guide) ở mặt dưới của dây băng. Gân này có dạng chữ V hoặc hình thang và được hàn nhiệt trực tiếp lên băng tải, giúp dẫn hướng cho dây băng chạy chính xác theo rãnh puly.

Khác với các loại băng tải thông thường, băng tải PU gân V giúp hạn chế hiện tượng lệch băng, giảm ma sát ở mép băng và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

Sản phẩm phù hợp với các dây chuyền có tốc độ cao, tải trọng lớn hoặc cần vận chuyển trên quãng đường dài.

Cấu tạo của băng tải PU gân V dẫn hướng

Một hệ thống băng tải PU gân V dẫn hướng thường bao gồm các bộ phận sau:

Dây băng tải PU

Dây băng tải được chế tạo từ vật liệu Polyurethane (PU) có độ bền cao, khả năng chống mài mòn, chịu dầu mỡ và một số hóa chất nhẹ hiệu quả.

Bề mặt PU có độ đàn hồi tốt, dễ vệ sinh và đáp ứng tiêu chuẩn Food Grade, phù hợp sử dụng trong các ngành thực phẩm, dược phẩm và những môi trường yêu cầu vệ sinh cao. Dây băng thường có màu trắng hoặc màu xanh dương (xanh thực phẩm), giúp dễ dàng quan sát bụi bẩn, đảm bảo vệ sinh và đáp ứng yêu cầu trong các dây chuyền sản xuất hiện đại.

Gân dẫn hướng V-Guide

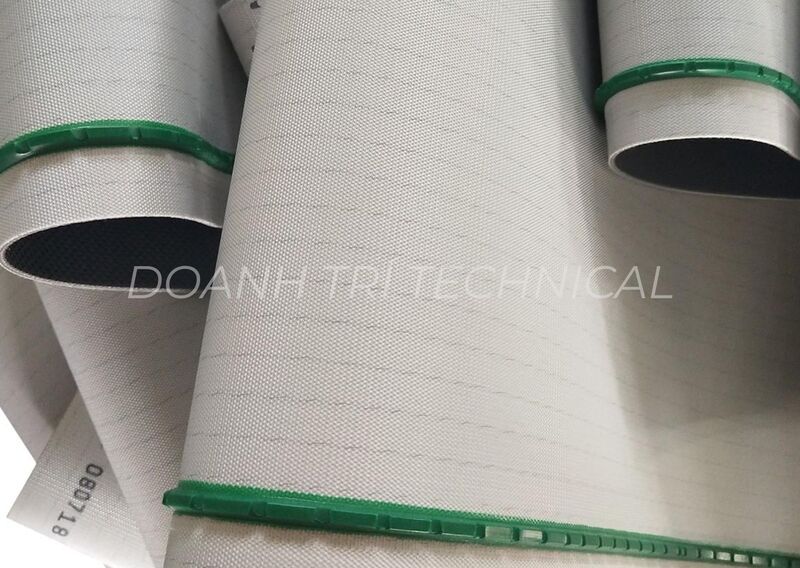

Gân dẫn hướng (V-Guide) được làm từ PVC hoặc PU đúc nguyên khối, sau đó hàn nhiệt hoặc ép chắc chắn vào mặt dưới của dây băng. Bộ phận này có nhiệm vụ dẫn hướng dây băng chạy đúng rãnh puly, chống lệch băng trong quá trình vận hành, giảm mài mòn mép băng và giúp hệ thống hoạt động ổn định, chính xác hơn.

Khung băng tải

Khung băng tải là bộ phận chịu lực chính của toàn bộ hệ thống, có nhiệm vụ nâng đỡ dây băng, con lăn và các thiết bị truyền động. Tùy theo môi trường làm việc và yêu cầu sử dụng, khung có thể được chế tạo từ các vật liệu sau:

Khung inox 304: Chống gỉ sét, chịu ăn mòn tốt, dễ vệ sinh, phù hợp với ngành thực phẩm, dược phẩm và môi trường ẩm ướt.
Khung nhôm định hình: Trọng lượng nhẹ, dễ lắp đặt, linh hoạt trong việc mở rộng hoặc thay đổi kết cấu, thích hợp cho dây chuyền tự động.
Khung thép sơn tĩnh điện: Có độ cứng vững cao, chịu tải tốt, giá thành hợp lý và được sử dụng rộng rãi trong các ứng dụng công nghiệp.

Hệ thống truyền động

Hệ thống truyền động gồm motor giảm tốc, puly chủ động, puly bị động, con lăn và bạc đạn. Các bộ phận này phối hợp với nhau để truyền lực, giúp dây băng vận hành ổn định, đảm bảo tốc độ phù hợp và duy trì hiệu suất làm việc liên tục của băng tải.

Hệ thống điều khiển

Hệ thống điều khiển có thể tích hợp PLC, biến tần, công tắc, cảm biến và nút dừng khẩn cấp, giúp kiểm soát tốc độ, hướng di chuyển và quá trình vận hành của băng tải, đồng thời nâng cao độ an toàn và hiệu quả trong sản xuất.

Đặc điểm nổi bật của băng tải PU gân V dẫn hướng

Băng tải PU gân V được đánh giá cao nhờ nhiều đặc điểm nổi bật:

Gân dẫn hướng giúp dây băng luôn chạy đúng tâm.
Hạn chế tình trạng lệch băng và trượt băng.
Hoạt động ổn định ở tốc độ cao.
Giảm hao mòn mép băng và puly.
Chịu mài mòn tốt, tuổi thọ cao.
Bề mặt PU sạch, dễ vệ sinh.
Chống dầu mỡ và hóa chất nhẹ.
Có thể gia công theo nhiều kích thước và kiểu dáng khác nhau.

Các loại gân V dẫn hướng được sử dụng phổ biến

Tùy theo yêu cầu vận hành và kết cấu của từng hệ thống, băng tải PU gân V dẫn hướng có thể được gia công với nhiều loại gân khác nhau.

Gân dẫn hướng thường được làm từ PVC hoặc PU, hàn nhiệt trực tiếp lên mặt dưới dây băng để đảm bảo độ bám chắc, chống lệch băng và tăng độ ổn định khi vận hành. Ngoài các loại gân dẫn hướng, băng tải còn có thể được gia công thêm gờ T hoặc gân mặt trên để phân chia và giữ sản phẩm khi vận chuyển.

Gân V6 (K6X4)

Gân V6 có kích thước nhỏ (6 × 4 mm), phù hợp với các loại băng tải bản hẹp, máy mini hoặc hệ thống có puly đường kính nhỏ. Đây là lựa chọn tối ưu cho các ứng dụng tải nhẹ và không gian lắp đặt hạn chế.

Gân V8 (K8X5)

Gân V8 (8 × 5 mm) là loại được sử dụng phổ biến nhất hiện nay. Với khả năng chống lệch băng hiệu quả, độ bền cao và tương thích với nhiều loại băng tải, K8 phù hợp cho hầu hết các dây chuyền sản xuất thông thường.

Gân V10( k10 x 6)

Gân K10 (10 × 6 mm) được thiết kế cho các hệ thống băng tải có chiều dài lớn hoặc tải trọng trung bình đến nặng. Loại gân này giúp tăng khả năng dẫn hướng và đảm bảo băng tải vận hành ổn định trong các dây chuyền tự động.

Gân V13 (k13 x 8)

Gân K13 (13 × 8 mm) có kích thước lớn hơn, thích hợp cho các hệ thống tải nặng, tốc độ cao hoặc băng tải trong ngành logistics, kho vận và sản xuất công nghiệp. Gân K13 mang lại khả năng dẫn hướng tốt và hạn chế tối đa hiện tượng lệch băng.

Các loại gân khác

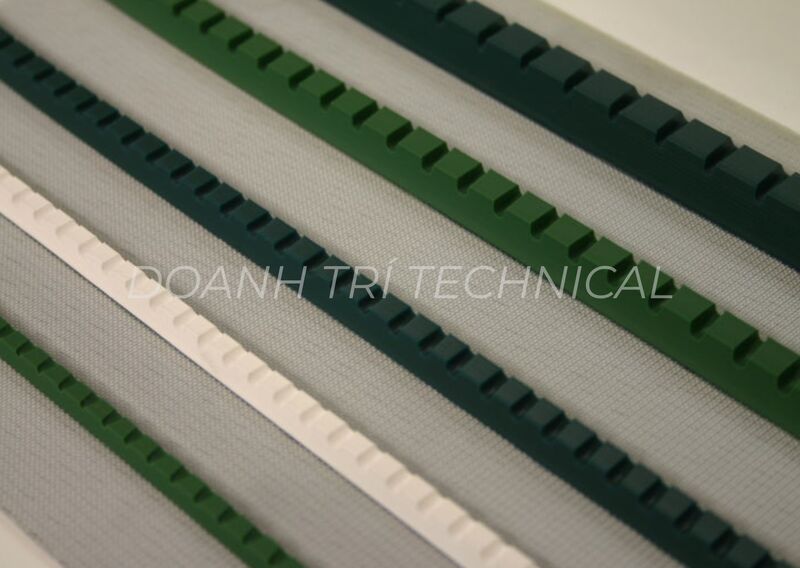

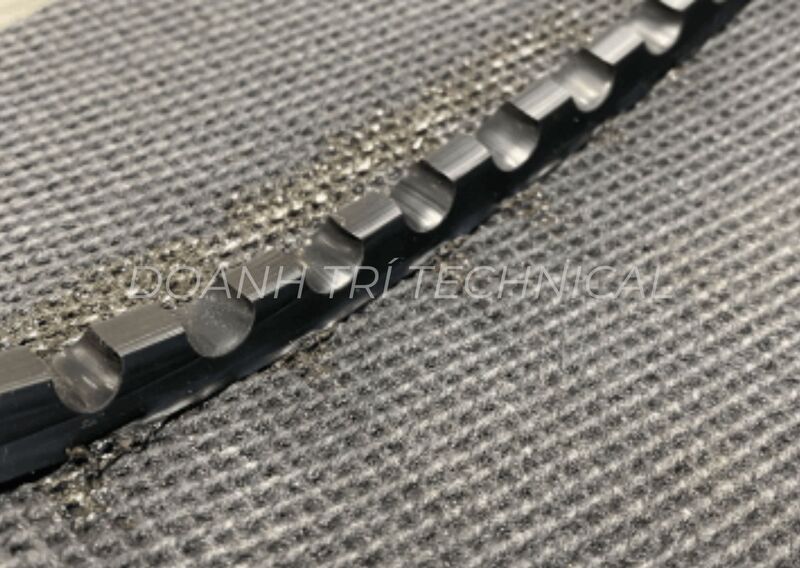

Ngoài các profile K6, K8, K10 và K13, Belota còn cung cấp nhiều loại gân dẫn hướng khác như v15, v17, v22, v30, cùng các gân chữ V (V-profile), gân chữ nhật (R-profile), gân hình vuông và gân hình thang có rãnh hoặc trơn.

Tùy theo kích thước dây băng, đường kính puly và yêu cầu kỹ thuật, Doanh Trí nhận gia công gân dẫn hướng theo yêu cầu, đáp ứng mọi ứng dụng trong các ngành thực phẩm, dược phẩm, điện tử, logistics và sản xuất công nghiệp.

Ứng dụng của băng tải PU gân V dẫn hướng

Băng tải PU gân V được ứng dụng trong nhiều lĩnh vực sản xuất.

Ngành thực phẩm: Vận chuyển bánh kẹo, thủy sản, rau củ quả, đồ uống và thực phẩm đóng gói trong dây chuyền sản xuất.
Ngành dược phẩm: Ứng dụng vận chuyển hộp thuốc, chai lọ, bao bì y tế trong môi trường yêu cầu vệ sinh cao.
Ngành điện tử: Dùng để vận chuyển linh kiện, bo mạch, thiết bị điện tử, đặc biệt phù hợp với dây chuyền chống tĩnh điện.
Ngành logistics: Ứng dụng trong kho thông minh, phân loại hàng hóa và trung tâm phân phối tự động.
Ngành bao bì: Vận chuyển hộp carton, túi đóng gói, bao bì nhựa trên các dây chuyền đóng gói.
Ngành cơ khí: Phù hợp vận chuyển phụ tùng, linh kiện và chi tiết máy trong quá trình sản xuất, lắp ráp.

Thông số kỹ thuật tham khảo băng tải PU gân V dẫn hướng

Vật liệu: PU Food Grade
Độ dày dây băng: 0.8 - 5 mm
Chiều rộng: 20 – 2000 mm
Màu sắc: Trắng, xanh
Kiểu gân: V6, V8, V10, V13
Chiều cao gân: 3 – 15 mm
Tốc độ: 0.2 – 1.5 m/s
Góc nghiêng: 0 – 35°
Đường kính puly: ≥60 mm
Nhiệt độ làm việc: -20°C đến +80°C

Thông số có thể thay đổi theo yêu cầu thiết kế.

Cách lựa chọn băng tải PU gân V dẫn hướng phù hợp

Để lựa chọn đúng loại băng tải, cần xác định các yếu tố sau:

Xác định loại sản phẩm cần vận chuyển để lựa chọn vật liệu dây băng, kiểu bề mặt và cấu hình băng tải phù hợp.
Kiểm tra khối lượng và tải trọng sản phẩm nhằm đảm bảo băng tải hoạt động ổn định, không bị quá tải trong quá trình vận hành.
Lựa chọn chiều dài và chiều rộng băng tải phù hợp với không gian lắp đặt và yêu cầu của từng dây chuyền sản xuất.
Đánh giá môi trường làm việc thực tế như độ ẩm, dầu mỡ, nhiệt độ để chọn loại băng tải có độ bền phù hợp.
Xác định tốc độ vận chuyển yêu cầu giúp hệ thống đáp ứng năng suất và đồng bộ với các thiết bị trong dây chuyền.
Lựa chọn kiểu gân dẫn hướng phù hợp giúp tăng khả năng chống lệch băng và đảm bảo băng tải chạy ổn định.
Kiểm tra đường kính puly truyền động để đảm bảo dây băng không bị gấp gãy, bong gân trong quá trình hoạt động.
Xem xét yêu cầu vệ sinh hoặc chống tĩnh điện để đáp ứng tiêu chuẩn sử dụng trong ngành thực phẩm, điện tử và dược phẩm.

Việc lựa chọn đúng giúp hệ thống hoạt động ổn định, giảm chi phí sửa chữa và nâng cao hiệu quả sản xuất.

Địa chỉ cung cấp băng tải PU gân V dẫn hướng uy tín

Doanh Trí là đơn vị chuyên cung cấp và gia công băng tải PU gân V dẫn hướng theo yêu cầu, đáp ứng đa dạng nhu cầu của doanh nghiệp trong các lĩnh vực như thực phẩm, dược phẩm, điện tử, logistics và sản xuất công nghiệp.

Khi lựa chọn băng tải PU gân V tại Doanh Trí, khách hàng nhận được:

Dây băng PU chất lượng cao, độ bền tốt, nguồn gốc rõ ràng.
Gia công gân V bằng công nghệ ép nhiệt chắc chắn, đảm bảo độ bám.
Thiết kế băng tải theo kích thước và yêu cầu thực tế của dây chuyền.
Tư vấn giải pháp phù hợp giúp tối ưu hiệu suất vận hành.
Hỗ trợ lắp đặt, bảo trì và xử lý kỹ thuật chuyên nghiệp.
Giá thành cạnh tranh, giao hàng nhanh chóng trên toàn quốc.

Kết luận

Băng tải PU gân V dẫn hướng là giải pháp tối ưu giúp hệ thống vận chuyển hoạt động ổn định, hạn chế tình trạng lệch băng và giảm chi phí bảo trì trong quá trình vận hành. Với khả năng gia công linh hoạt theo kích thước, tải trọng và yêu cầu kỹ thuật, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhiều ngành như thực phẩm, dược phẩm, điện tử, logistics và sản xuất công nghiệp. Doanh Trí cung cấp các dòng băng tải PU gân V chất lượng cao, hỗ trợ tư vấn, thiết kế và gia công theo yêu cầu, đảm bảo phù hợp với từng hệ thống dây chuyền thực tế.
