Băng tải dán gân V dẫn hướng nhằm mục đích chống sàng băng tải ngoài ra còn để sử dụng như các loại Gờ T băng tải, là loại phụ kiện được dùng nhiều nhất trên các loại băng tải PU PE PVC
Chia sẻ
PHỤ KIỆN GÂN V DÁN BĂNG TẢI

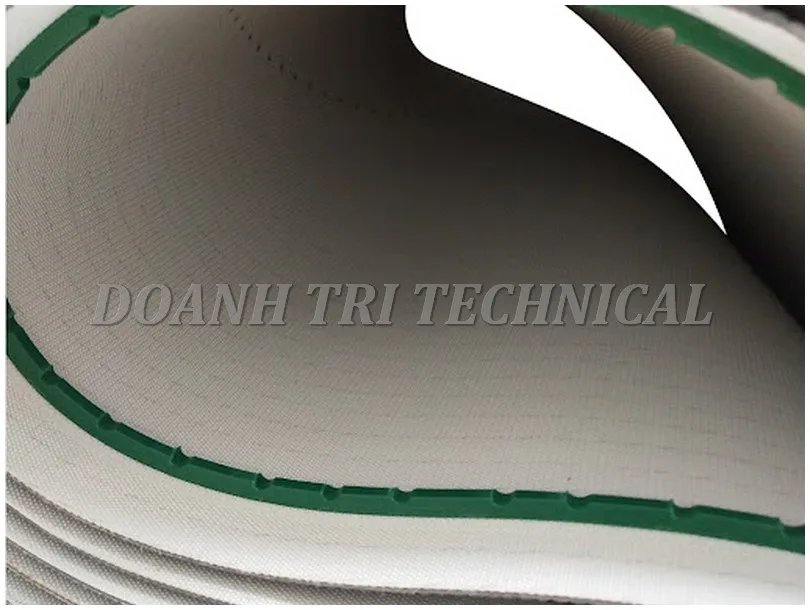

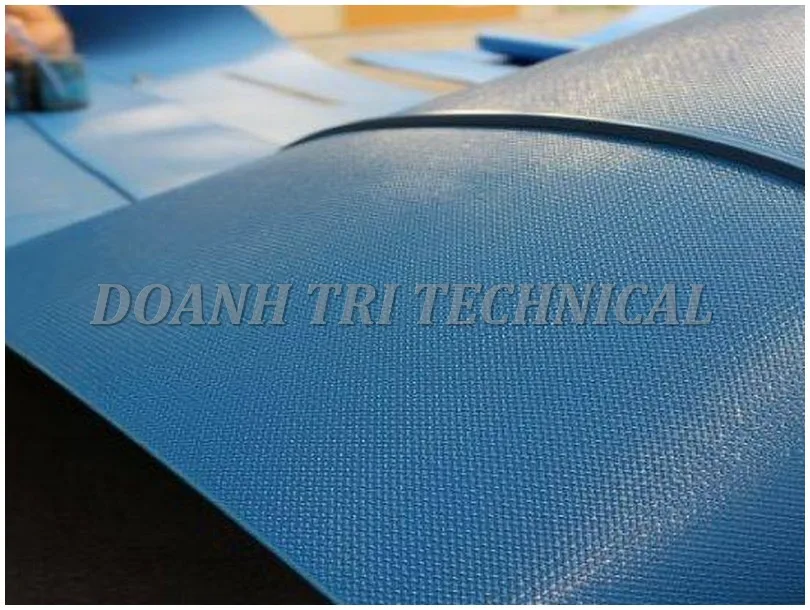

Các gân dẫn hướng V được sử dụng cho nhiều mục đích khác nhau của băng tải: gân chống sàng ở giữa, gân V chống sàng hai bên băng tải ở mặt trên và mặt dưới. Ngoài ra còn có thể dán gân mặt trên của băng tải chức năng tải hàng như các loại gờ T băng tải

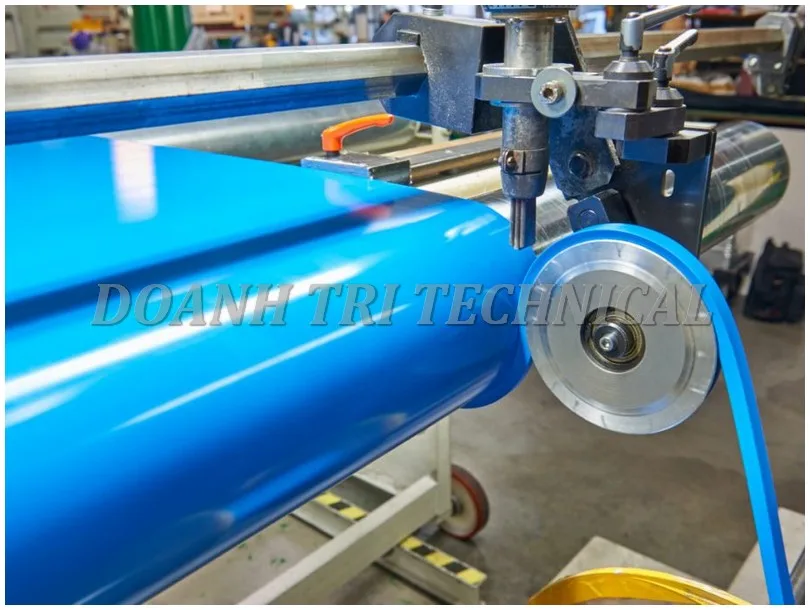

Gân V dẫn hướng băng tải được làm bằng vật liệu PVC hoặc PU gia công dán trên băng tải theo các quy cách yêu cầu bằng phương pháp ép nhiệt bằng tay hoặc máy ép dán gân chuyên dụng
Các loại gân cơ bản có sẵn như: hình chữ V (K), hình khối (V) và hình chữ nhật (R), với các màu xanh lục, xanh sẫm, trắng, xanh lam và trong suốt, ở dạng trơn hoặc dạng khía rãnh - nhằm tăng độ uốn nhỏ hơn.
Vật liệu sản xuất gân V băng tải có khả năng chống dầu và mỡ và được tiếp xúc với thực phẩm, tuân thủ VSATTP EU và FDA. Các kích thước gân V tiêu chuẩn được tổng hợp dưới bài viết này, nhiều loại gia công theo các yêu cầu đặt biệt. Xin vui lòng liên hệ với Doanh Trí!
LƯU Ý KHI ĐO BĂNG TẢI GÂN V
Nếu Quý Khách hàng đang có nhu cầu mua các loại băng tải dán gân V dẫn hướng, mặt trên hay dưới thì cần lưu ý:
> Xác định loại vật liệu băng tải là gì PU-PVC-PK hay PE và quy cách băng tải bản rộng x chu vi x độ dày
> Xác định thông số gân V (Ví dụ: K6- đáy lớn 6mm - đáy nhỏ 4mm - cao 4mm) chẵn hạn

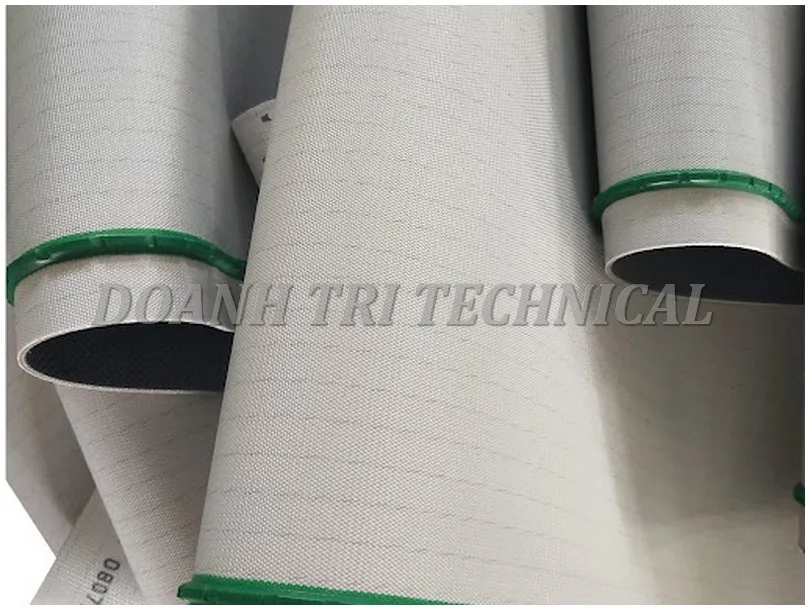

> Xác định vị trí dán gân: dán 1 gân ở giữa mặt dưới thì không có gì đặt biệt, nếu dán hai gân hai bên sát mép ngoài băng tải mặt dưới thì cũng bình thường
> Quan trọng lưu ý vị trí gân hai bên mà có cách mép băng tải 1 khoảng cách, thông thường sẽ đo gân cách mép băng tải tính từ tâm, hoặc mép gân thì quý khách hàng cần phải đo khoảng cách tâm hai gân song song là chính xách nhất.
Ví dụ cách đo băng tải dán gân V:
Băng tải PU (1.5 x 500 x 2200) dán gân K6 hai bên mặt dưới khoảng cách tâm gân 500mm (có nghĩa là dán sát mép)
Băng tải PU (1.5 x 500 x 2200) dán gân K6 hai bên mặt dưới khoảng cách tâm gân 400mm (có nghĩa là gân cách mép 50mm mỗi bên)
Như vậy cho dù có dán lệch hay các sự cố nào sảy ra thì băng tải vẫn gắn vào được pulley có rãnh để gân vào đứng khoảng cách hai rãnh pulley
DƯỚI ĐÂY LÀ CÁC LOẠI GÂN V PVC VÀ PU:
GÂN V HÌNH THANG TRƠN

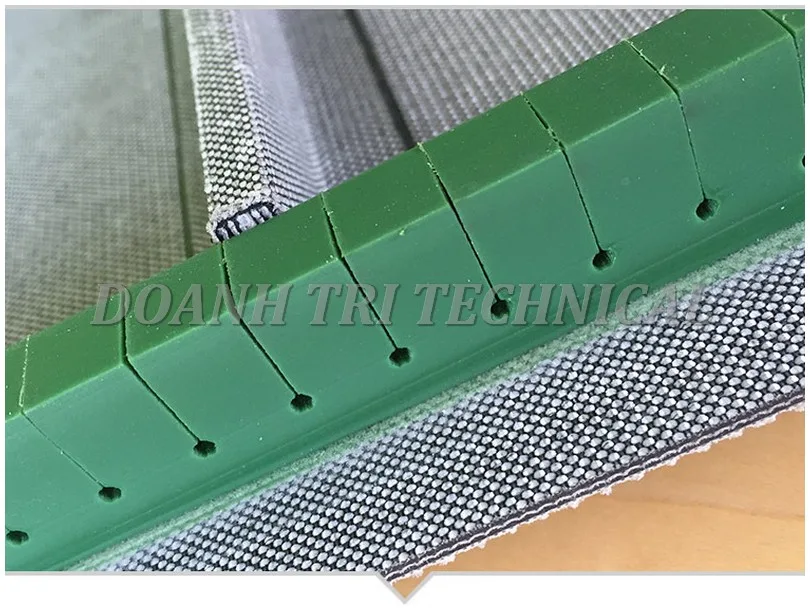

GÂN V HÌNH THANG RÃNH
GÂN V HÌNH CHỮ NHẬT
GÂN V HÌNH VUÔNG
BẢN THÔNG SỐ GÂN V BĂNG TẢI
Loại gân V
Bản rộng (mm)
Chiều cao (mm)
Đường kín Pulley Ø tối thiểu (mm)
Trọng lượng (ca. kg / m)
K 6 x 4
6
4
40
0,025
K 8 x 5
số 8
5
50
0,045
K 10 x 6
10
6
60
0,060
K 13 x 8
13
8
80
0,100
K 15 x 8
15
8
80
0,130
K 17 x 11
17
11
110
0,170
K 22 x 14
22
14
140
0,280
K 30 x 16
30
16
200
0,480
V 10 x 10
10
10
100
0,170
V 15 x 15
15
15
150
0,270
R 20 x 15
20
15
200/250
0,360
PU R 19 x 8
19
số 8
100/200
0,280
PU V 8 x 8
số 8
số 8
80
0,150
Xin lưu ý Qúy Khách hàng các loại gân V dán trên băng tải theo chiều ngang chức năng như các gờ T băng tải để tải hàng thì các thông số pulley có đường kính tối thiểu sẽ khác nên nếu cần thông tin Khách hàng hãy liên hệ Doanh Trí để tư vấn thêm!
PHỤ KIỆN GÂN V DÁN BĂNG TẢI
Các gân dẫn hướng V được sử dụng cho nhiều mục đích khác nhau của băng tải: gân chống sàng ở giữa, gân V chống sàng hai bên băng tải ở mặt trên và mặt dưới. Ngoài ra còn có thể dán gân mặt trên của băng tải chức năng tải hàng như các loại gờ T băng tải
Gân V dẫn hướng băng tải được làm bằng vật liệu PVC hoặc PU gia công dán trên băng tải theo các quy cách yêu cầu bằng phương pháp ép nhiệt bằng tay hoặc máy ép dán gân chuyên dụng
Các loại gân cơ bản có sẵn như: hình chữ V (K), hình khối (V) và hình chữ nhật (R), với các màu xanh lục, xanh sẫm, trắng, xanh lam và trong suốt, ở dạng trơn hoặc dạng khía rãnh - nhằm tăng độ uốn nhỏ hơn.
Vật liệu sản xuất gân V băng tải có khả năng chống dầu và mỡ và được tiếp xúc với thực phẩm, tuân thủ VSATTP EU và FDA. Các kích thước gân V tiêu chuẩn được tổng hợp dưới bài viết này, nhiều loại gia công theo các yêu cầu đặt biệt. Xin vui lòng liên hệ với Doanh Trí!
LƯU Ý KHI ĐO BĂNG TẢI GÂN V
Nếu Quý Khách hàng đang có nhu cầu mua các loại băng tải dán gân V dẫn hướng, mặt trên hay dưới thì cần lưu ý:
> Xác định loại vật liệu băng tải là gì PU-PVC-PK hay PE và quy cách băng tải bản rộng x chu vi x độ dày
> Xác định thông số gân V (Ví dụ: K6- đáy lớn 6mm - đáy nhỏ 4mm - cao 4mm) chẵn hạn
> Xác định vị trí dán gân: dán 1 gân ở giữa mặt dưới thì không có gì đặt biệt, nếu dán hai gân hai bên sát mép ngoài băng tải mặt dưới thì cũng bình thường
> Quan trọng lưu ý vị trí gân hai bên mà có cách mép băng tải 1 khoảng cách, thông thường sẽ đo gân cách mép băng tải tính từ tâm, hoặc mép gân thì quý khách hàng cần phải đo khoảng cách tâm hai gân song song là chính xách nhất.
Ví dụ cách đo băng tải dán gân V:
Băng tải PU (1.5 x 500 x 2200) dán gân K6 hai bên mặt dưới khoảng cách tâm gân 500mm (có nghĩa là dán sát mép)
Băng tải PU (1.5 x 500 x 2200) dán gân K6 hai bên mặt dưới khoảng cách tâm gân 400mm (có nghĩa là gân cách mép 50mm mỗi bên)
Như vậy cho dù có dán lệch hay các sự cố nào sảy ra thì băng tải vẫn gắn vào được pulley có rãnh để gân vào đứng khoảng cách hai rãnh pulley
DƯỚI ĐÂY LÀ CÁC LOẠI GÂN V PVC VÀ PU:
GÂN V HÌNH THANG TRƠN
GÂN V HÌNH THANG RÃNH
GÂN V HÌNH CHỮ NHẬT
GÂN V HÌNH VUÔNG
BẢN THÔNG SỐ GÂN V BĂNG TẢI
Loại gân V
Bản rộng
(mm)
Chiều cao
(mm)
Đường kín Pulley Ø
tối thiểu
(mm)
Trọng lượng
(ca. kg / m)
K 6 x 4
6
4
40
0,025
K 8 x 5
số 8
5
50
0,045
K 10 x 6
10
6
60
0,060
K 13 x 8
13
8
80
0,100
K 15 x 8
15
8
80
0,130
K 17 x 11
17
11
110
0,170
K 22 x 14
22
14
140
0,280
K 30 x 16
30
16
200
0,480
V 10 x 10
10
10
100
0,170
V 15 x 15
15
15
150
0,270
R 20 x 15
20
15
200/250
0,360
PU R 19 x 8
19
số 8
100/200
0,280
PU V 8 x 8
số 8
số 8
80
0,150
Xin lưu ý Qúy Khách hàng các loại gân V dán trên băng tải theo chiều ngang chức năng như các gờ T băng tải để tải hàng thì các thông số pulley có đường kính tối thiểu sẽ khác nên nếu cần thông tin Khách hàng hãy liên hệ Doanh Trí để tư vấn thêm!
