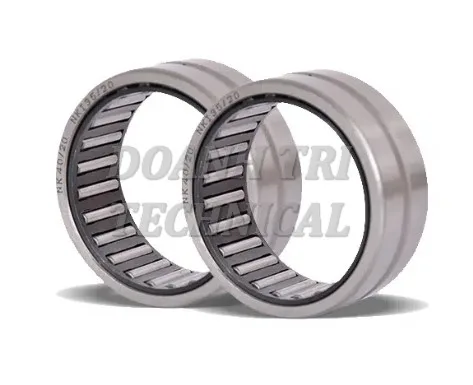

VÒNG BI KIM
Vòng bi kim hay gọi là vòng bi lăn kim, vòng bi đũa kim...Doanh Trí cung cấp các loại vòng bi kim khác nhau: vòng bi lăn kim đẩy, vòng bi lăn kim kết hợp và các loại vòng bi kết cấu khác nhau.
Các thương hiệu tùy chọn bao gồm SKF , NTN , NSK , KOYO , TIMKEN , v.v., hoặc vòng bi lăn kim có kích thước phi tiêu chuẩn tùy theo khách hàng.
VÒNG BI KIM
Vòng bi lăn kim là gì?

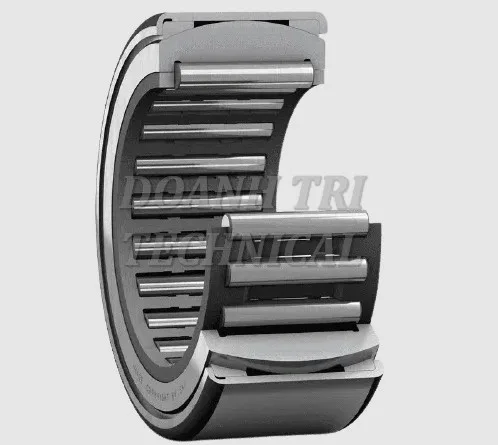

Vòng bi lăn kim là loại ổ lăn có con lăn hình trụ. Các con lăn mỏng và dài so với đường kính của chúng. Loại lăn này được gọi là lăn kim.
Mặc dù có tiết diện nhỏ nhưng ổ trục vẫn có khả năng chịu tải cao. Vòng bi lăn kim được trang bị các con lăn mỏng và dài (đường kính con lăn D≤5mm, L / D≥2,5, L là chiều dài con lăn), do đó, kết cấu xuyên tâm nhỏ gọn, đường kính trong và khả năng chịu tải của nó giống như các loại khác của vòng bi, và đường kính ngoài là nhỏ nhất.
Nó đặc biệt thích hợp để hỗ trợ các cấu trúc có kích thước lắp đặt hướng tâm bị hạn chế.
Tùy theo các ứng dụng khác nhau, có thể lựa chọn vòng bi không có vòng trong hoặc con lăn kim và các thành phần lồng.
Lúc này, bề mặt kim và bề mặt lỗ vỏ khớp với ổ trục được sử dụng trực tiếp làm bề mặt cán trong và ngoài của ổ trục để đảm bảo khả năng chịu tải.
Hiệu suất chạy, giống như ổ trục với vòng, độ cứng, độ chính xác gia công và chất lượng bề mặt của bề mặt rãnh của trục hoặc lỗ vỏ phải tương tự như rãnh của vòng bạc đạn. Loại vòng bi này chỉ có thể chịu tải trọng hướng tâm.
Các loại vòng bi lăn kim
Có một số kiểu ổ lăn kim mà bạn có thể lựa chọn. Các tùy chọn có thể bao gồm hàng đơn, hàng đôi, chắc chắn hoặc lồng chia nhỏ. Các thông số kỹ thuật con lăn mang kim khác có:
• Chuỗi hệ mét hoặc inch
• Mở hoặc đóng
• Thiết kế mở, niêm phong đơn (U) hoặc niêm phong kép (UU)
• Các lỗ bôi trơn có sẵn trên các kích thước lớn hơn (lỗ trên 10 mm)
• Bổ sung đầy đủ các con lăn
• Giải phóng mặt bằng bên trong đặc biệt và các phương pháp xử lý nhiệt độc đáo
• Một số giới hạn được cung cấp trong Thép không gỉ AISI 440C
Căn chỉnh vòng bi lăn kim
Vòng bi lăn kim kết hợp
Vòng bi lăn kim cốc
Con lăn kim và cụm lồng
Vòng bi lăn kim có vòng gia công
Các mã vòng bi kim phổ biến
Vòng bi lăn lực đẩy kim kết hợp một hướng NKX 50
Đức ASNU 12 Vòng bi ly hợp Overrunning 12 * 35 * 13mm
BK3038 BK3520 Vòng bi lăn kim cốc rút ra kết thúc đóng
Vòng bi lăn kim IKO NART5VUUR giá rẻ nhất NAT5
Vòng bi lăn kim NART25R tải trọng cao ban đầu của IKO với 25x52x25 mm
Vòng bi lăn kim K42x47x13 K42x48x35 K42x50x18
TFL K17x21x10 Lồng lắp ráp Vòng bi lăn kim cho máy may
Kích thước hệ mét 17x23x12mm Cúp rút kim Vòng bi lăn Koyo HK1712

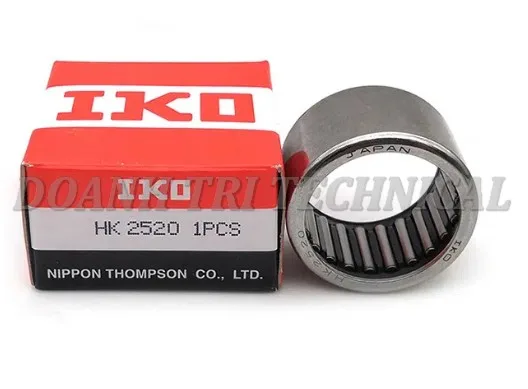

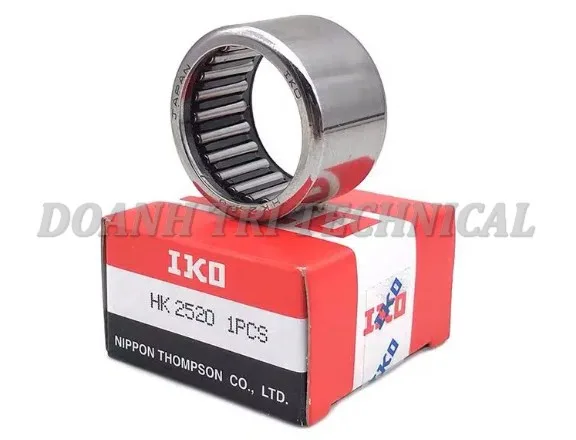

Vòng bi lăn kim IKO HK3512 HK2516 HK2512 HK2216 Cúp rút kim
Vòng bi lăn kim AXK80105 AXK85110 hiệu suất cao vòng bi lực đẩy
Vòng bi lăn kim lực đẩy AXK1730 2AS chính hãng của Đức
NSK NA4914 Vòng bi lăn kim 70x100x30mm chất lượng cao với vòng trong
Vòng bi lăn kim SCE1212-PP SCE1414PP SCE1012PP ĐÔI
Vòng bi đẩy kim kết hợp một hướng NKX 45
Vòng bi lăn kim tốc độ cao NART8UUR Thương hiệu Nhật Bản
Vòng bi lăn kim K45x52x18 K45x53x20 K45x59x18TN
Vòng bi lăn kim chất lượng cao IKO NA6911 RNA6911
Cấu tạo và Ứng dụng ổ lăn kim
Cấu tạo của ổ lăn kim rất đa dạng, và phạm vi ứng dụng cũng khác nhau. Các chi tiết như sau:

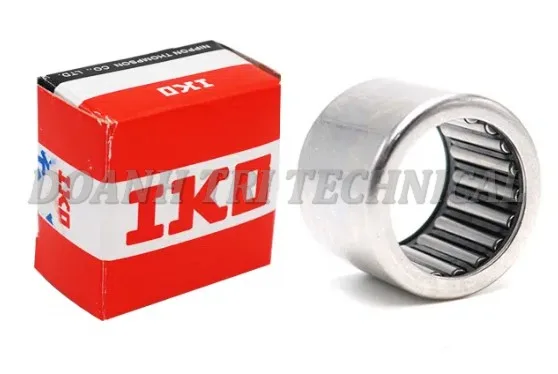

Vòng bi lăn kim rút vòng ngoài. Loại vòng bi này có hai loại: loại đục lỗ và loại kín. Vòng bi lăn kim cốc được rút ra không có vòng tròn bên trong và kim tiếp xúc trực tiếp với bề mặt của trục. Do đó, độ chính xác gia công và độ cứng nhiệt luyện của các đăng phải giống như vòng trong của ổ trục.
Phạm vi ứng dụng: Vòng bi lăn kim kiểu cốc kéo có lồng thích hợp cho các ứng dụng tốc độ cao và tải trọng nặng và chủ yếu được sử dụng trong hộp số cho máy công cụ, ô tô và xe máy hoặc máy dệt.
Vòng bi lăn kim sắt dập không có lồng thích hợp cho điều kiện làm việc đu đưa dưới tải nặng vì nó có đầy các con lăn kim, chẳng hạn như khung của máy bay, đầu trục của cánh chính của tên lửa, v.v.
Vòng bi lăn kim với ống sắt đặc. Vòng bi lăn kim sắt đáng tin cậy thường được sử dụng là loại NA và loại RNA.
Phạm vi ứng dụng: Được sử dụng chủ yếu trong máy công cụ và hộp số ô tô. Ưu điểm của nó là kích thước tiết diện hướng tâm nhỏ và tải trọng hướng tâm lớn.
Vòng bi lăn kim loại sắt đặc tiêu chuẩn có lồng nên tốc độ cao, đáp ứng được các yêu cầu của máy công cụ và hộp giảm tốc.
Chuyên cung cấp Vòng Bi Rãnh Sâu; Vòng Bi Lực Đẩy; Vòng Bi Gốm; Vòng Bi Tiếp Xúc Góc; Vòng Bi Thu Nhỏ; Vòng Bi Tự Điều Chỉnh; Vòng Bi Tuyến Tính; Vòng Bi Lăn Hình Trụ; Vòng Bi Lăn; Vòng Bi Lăn Hình Cầu; Vòng Bi Lăn Kim; Vòng Bi Lăn Chéo; Vòng Bi Lăn Lực Đẩy; Vòng Bi Gối; Vòng Bi Mặt Bích; Vòng Bi Vòng Bi Kim Tuyến Tính...
Mua vòng bi bạc đạn chính hãng tại HCM
Doanh Trí là đơn vị phân phối các loại vòng bi từ các hãng nổi tiếng trên thới giới, với phương châm "nói không với hàng nhái kém chất lượng".
Cung cấp nhanh tạo nên ưu thế về hoạt động sản xuất:
Giảm thời gian ngừng hoạt động
Đảm bảo tính xác thực và chất lượng
Đặt hàng với số lượng không yêu cầu
Doanh Trí cung cấp các thương hiệu vòng bi bao gồm:
Đức: FAG, INA
Nhật Bản: NSK, NTN, IKO, NMB, FYH, NACHI, THK
Mỹ: TIMKEN, DEBOT
Thụy Điển: SKF
Liên hệ: 0909530850 để được hỗ trợ tư vấn và báo giá chính xác nhất!
