PHÂN BIỆT XÁC ĐỊNH CÁC LOẠI DÂY CUROA
Rất thường chúng ta gặp phải trường hợp người dùng bị hư dây curoa mà không biết cách xác định.
Rất thường chúng ta gặp phải trường hợp người dùng bị hư dây curoa mà không biết cách xác định.
PHÂN BIỆT XÁC ĐỊNH CÁC LOẠI DÂY CUROA
Cũng không phải lúc nào bạn cũng có thể tìm thấy dấu vết của nó trên một chiếc DÂY CUROA bị hỏng. Chúng tôi đã chuẩn bị các hướng dẫn để bạn xác định từng loại DÂY CUROA.
Hãy làm theo các bước dưới đây. Nếu nghi ngờ, hãy liên hệ với chúng tôi.
Bước 1 - Bạn có loại DÂY CUROA nào?
ĐỐI VỚI DÂY CUROA RĂNG
Bước 2 - DÂY CUROA làm bằng chất liệu gì? Dây Curoa là cao su hay nhựa?

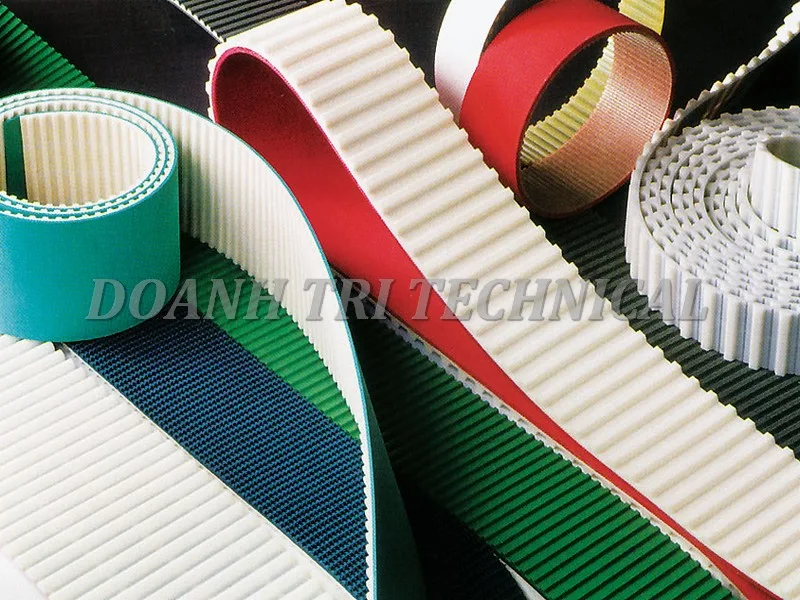

Dây Curoa răng thông thường được làm từ hai chất liệu khác nhau ...
... làm bằng cao su = màu đen, chủ yếu bằng sợi thủy tinh ...

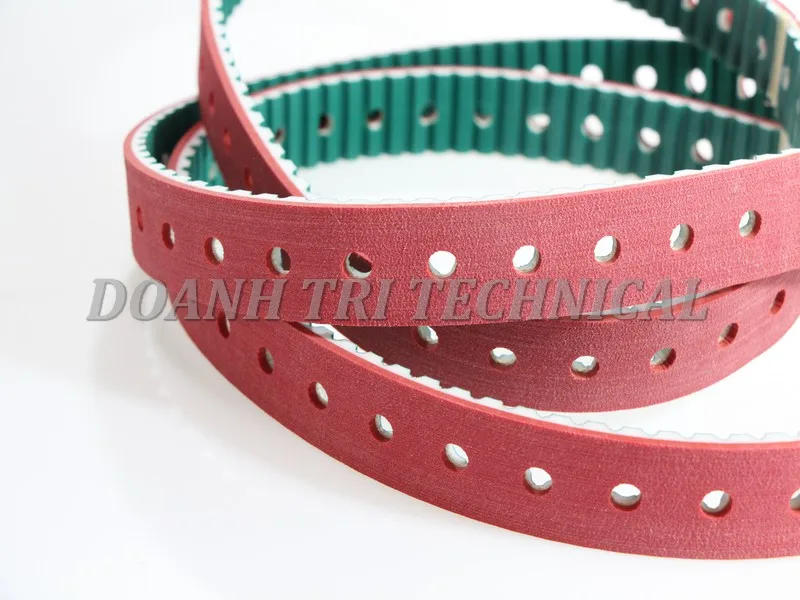

... làm bằng polyurethane = nhựa nhẹ, chủ yếu bằng sợi thép.
Bước 3 - Biên dạng Dây Curoa và bước răng là gì?

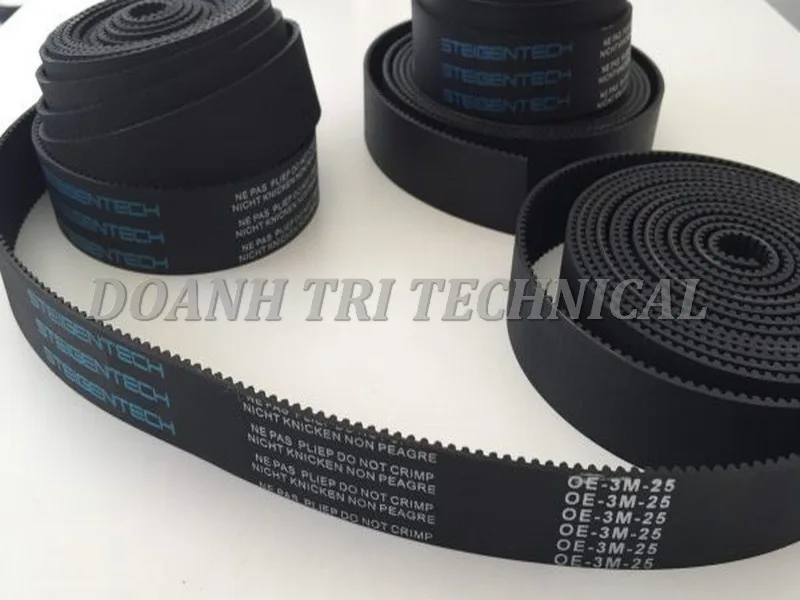

Dây Curoa cao su có răng tròn, được gọi là HTD, có kích thước tính bằng mm ...
... với răng vuông có kích thước tính bằng inch ...
... ít phổ biến hơn là Dây Curoa có răng tròn ở đầu với mặt phẳng - STD (Dây Curoa trên).
Chúng tôi đo bước răng từ mép bên phải đến mép bên phải của răng, ví dụ 9,53 mm là 3/8 inch = biên dạng L ...
... hoặc từ tâm đến tâm của răng, ví dụ đối với bước răng HTD = 8 mm ...
... hoặc bước 10 mm đối với Dây Curoa nhựa.
Các loại Dây Curoa phổ biến nhất theo cao độ
Bước 4 - Chiều dài của Dây Curoa = số răng là bao nhiêu?
KHÔNG đo chiều dài của Dây Curoa răng bằng dây. Nó KHÔNG ĐÚNG!
Phương pháp chắc chắn nhất là đếm số lượng răng.
Chúng tôi đánh dấu nơi bắt đầu mà chúng tôi bắt đầu đếm.
Tốt nhất nên lấy dấu răng 10 răng.
Chiều dài Dây Curoa = số răng x bước Dây Curoa.
Hoặc chúng ta có thể tìm trực tiếp số răng trong danh mục dây Dây Curoa.
Bước 5 - Chiều rộng của Dây Curoa là bao nhiêu?
Chúng tôi đo chiều rộng của Dây Curoa, ví dụ: 16 mm ...
... hoặc đối với DÂY CUROA tính bằng inch, ví dụ: 19,05 mm là 3/4 inch, tức là loại 075.
Thêm mẹo để xác định DÂY CUROA
Các DÂY CUROA mới có tên của nó và tên của nhà sản xuất.
Chúng tôi sẽ tìm trực tiếp loại Dây Curoa ...
... hoặc kỹ thuật viên của chúng tôi sẽ giúp bạn xác định nó.
Vì lý do sản xuất, chiều rộng không được chỉ định trên dây Dây Curoa mới và phải được đo để đặt hàng!

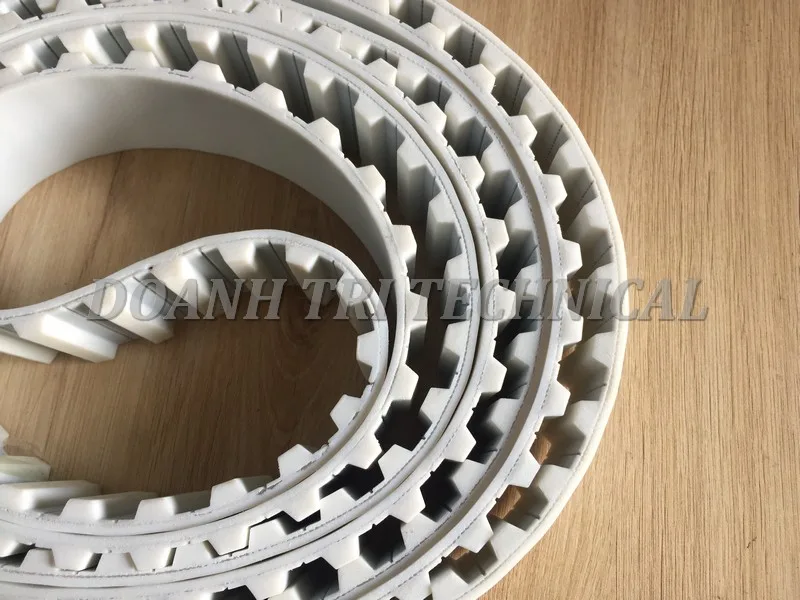

Chú ý đến sự khác biệt giữa dây curo răng T và AT.
Răng chữ T ăn khớp với nhau ...
... và răng của AT KHÔNG khít với nhau.
DÂY CUROA đặc biệt có thể có sợi kéo Kevlar, chúng trông tương tự như dây hình trên.
Dây Curoa có hai mặt có xu hướng có cấu trúc STD.
Đây là những chiếc DÂY CUROA có một mặt răng tròn ở đầu với một mặt lưng phẳng - STD (Dây Curoa hình trên).
ĐỐI VỚI DÂY CUROA V-BELT
Bước 2 - Tôi đang tìm loại DÂY CUROA chữ V nào?
DÂY CUROA cổ điển
Cắt Dây Curoa chữ V với răng bên trong
Dây Curoa biến tốc = Dây Curoa chữ V rộng
Hay Dây Curoa chữ V liền lưng
Bước 3 - Chiều rộng của Dây Curoa là bao nhiêu, tương ứng Dây Curoa có cấu tạo gì?
Chúng tôi làm tương tự đối với Dây Curoa có vỏ bọc hoặc Dây Curoa có răng trong.
Chúng tôi đo chiều rộng trên của Dây Curoa, ví dụ: 17 mm = biên dạng 17 / B ...
... hoặc ví dụ: 16,3 mm = SPB hoặc XPB biên dạng cho Dây Curoa răng.
Chúng tôi đo chiều cao Dây Curoa, ví dụ: 13 mm = profile SPB 16,3x13 ...
... hoặc ví dụ: 10 mm = profile 17 / B với kích thước 17x10.
Trong bảng cấu hình, chúng tôi tìm thấy một loại phù hợp.
Bước 4 - Chiều dài của DÂY CUROA là bao nhiêu?
Chúng tôi đo chiều dài của DÂY CUROA, ví dụ như chúng tôi quấn bề mặt ngoài của DÂY CUROA bằng một sợi dây.
Chúng tôi đo chiều dài của dây bằng mét.
Chiều dài Dây Curoa
Thêm mẹo để xác định DÂY CUROA
Các DÂY CUROA mới có tên của nó và tên của nhà sản xuất.
Hiệu suất cao nhất được truyền bởi Dây Curoa răng bên trong có cấu hình XPZ-XPA-XPB-XPC.
DÂY CUROA Contitech có mặt tiếp đất.
Các sợi thủy tinh định hướng vuông góc có thể nhìn thấy ở các mặt.

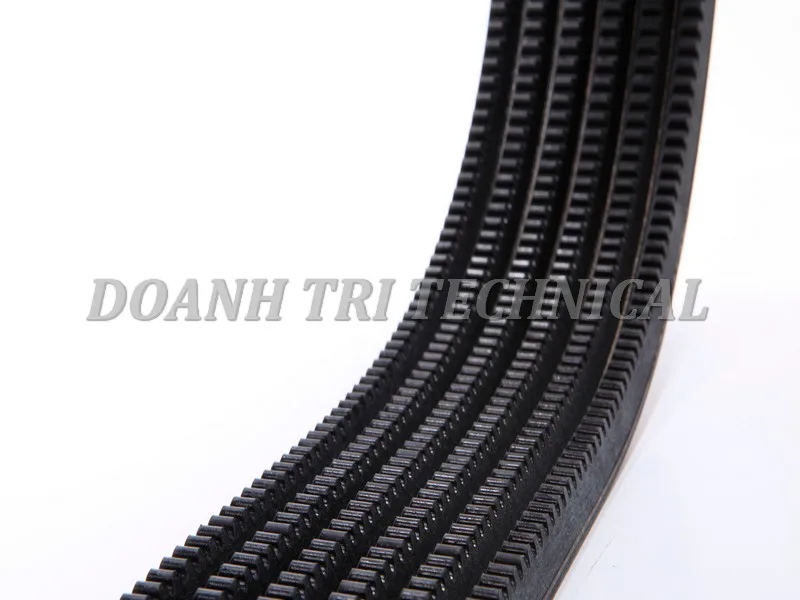

Nhiều Dây Curoa thực sự được kết nối với các Dây Curoa chữ V riêng lẻ.
Công suất được truyền giống như đối với các dây Dây Curoa riêng lẻ, nhưng các dây Dây Curoa là 100% trong bộ và không dao động
ĐỐI VỚI V-BELT NHIỀU RÃNH - DÂY CUROA LIỀN LƯNG
Bước 2 - Tôi đang tìm loại DÂY CUROA chữ V nào?
Nhiều Dây Curoa thực sự được kết nối với các Dây Curoa chữ V riêng lẻ.
Dây Curoa có vỏ bọc cổ điển, ví dụ như SPB / 5V ...
... hoặc Dây Curoa chữ V đã cắt có răng bên trong, ví dụ như XPB / 5VX.
Bước 3 - Chiều rộng của Dây Curoa là bao nhiêu, tương ứng Dây Curoa có cấu tạo gì?
Chúng tôi làm tương tự đối với Dây Curoa có vỏ bọc hoặc Dây Curoa có răng trong.
Chúng tôi đo biên dạng của dây Dây Curoa, tức là chiều rộng ...
... và chiều cao. Chúng tôi sẽ xác định hồ sơ cho phù hợp.
Chúng tôi đo chiều rộng của toàn bộ Dây Curoa bằng mm.
Chúng tôi tính toán số lượng rãnh và đo khoảng cách của chúng.
Trong bảng thông số, chúng tôi tìm thấy một loại phù hợp.
Bước 4 - Chiều dài của DÂY CUROA là bao nhiêu?
Chúng tôi đo chiều dài của DÂY CUROA, ví dụ như chúng tôi quấn bề mặt ngoài của DÂY CUROA bằng một sợi dây.
Chúng tôi đo chiều dài của dây bằng mét.
Chiều dài Dây Curoa
ĐỐI VỚI DÂY RÃNH DỌC PJ PK PL PH
Bước 2 - Cấu tạo của Dây Curoa và số rãnh là gì?
Dây Curoa chữ V có rãnh dọc ở mặt trong.
Chúng tôi đo khoảng cách của các rãnh, tức là khoảng cách của các phần nhô ra, ví dụ: 3,54 mm = biên dạng PK.
Chúng tôi tính toán số lượng rãnh, tức là số phần nhô ra, ví dụ 7 (xem hình).
Đo chiều rộng không chính xác và chỉ dành cho mục đích kiểm soát.
Chiều rộng Dây Curoa = khoảng cách rãnh x số rãnh.
Bước 3 - Chiều dài của dây rãnh dọc là bao nhiêu?
Chúng tôi đo chiều dài của dây rãnh, ví dụ như chúng tôi quấn bề mặt ngoài của dây curoa bằng một sợi dây.
Chúng tôi đo chiều dài của dây bằng mét.
Đánh dấu Dây Curoa
Vd: V-belt 6 PK 950
Thêm mẹo để xác định dây rãnh dọc
Các dây curoa rãnh dọc còn mới có tên của nó và tên của nhà sản xuất.
ĐỐI VỚI DÂY CUROA DẸT ĐÚC LIỀN (DÂY CUROA TRƠN)
Bước 2 - Chiều dày và chiều rộng của dây Dây Curoa là bao nhiêu?
Đo độ dày của Dây Curoa dẹt, ví dụ 1 mm.
Đo chiều rộng của Dây Curoa, ví dụ 35 mm.
Dây Curoa phẳng T150 là đúc liền mà không có mối nối. Nó có bề mặt bằng cao su và có màu đen.
Bước 3 - Chiều dài của dâu curoa bản dẹt là bao nhiêu?
Chúng tôi đo chiều dài của thắt lưng, ví dụ như chúng tôi quấn bề mặt ngoài của dây curoa bằng một sợi dây.
hoặc đo chiều dài của dây bằng mét.
Đánh dấu Dây Curoa
Vd: Dây Curoa phẳng 950 x 20 T150
Thêm mẹo để xác định dây curroa
Các dây mới có tên và độ dài của chúng.
Vì lý do sản xuất, chiều rộng không được chỉ định trên Dây Curoa mới và phải được đo để đặt hàng!
Đối với Dây curoa biến tốc - quy trình xác định dây Dây Curoa tương tự như các cách trên
Cần thêm thông tin vui lòng liên hệ chúng tôi để được hỗ trợ!
