GIÁ ĐỠ CON LĂN

Giá đỡ con lăn băng tải là phụ kiện băng tải quan trọng giúp cố định và nâng đỡ con lăn, duy trì hình dạng dây băng và phân bố tải trọng trong quá trình vận chuyển. Tùy theo chiều rộng băng, tải trọng, loại vật liệu và yêu cầu vận hành, có thể lựa chọn giá đỡ chữ V, chữ U hoặc gia công theo kích thước riêng. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, chức năng, thông số và cách lựa chọn giá đỡ con lăn phù hợp cho hệ thống băng tải.

Giá đỡ con lăn băng tải là gì?

Giá đỡ con lăn băng tải là kết cấu cơ khí được lắp trên khung băng tải để cố định và nâng đỡ các con lăn, giúp dây băng vận hành ổn định trong quá trình vận chuyển. Khi băng tải hoạt động, con lăn quay theo chuyển động của dây cao su, trong khi giá đỡ giữ con lăn đúng vị trí và góc nghiêng theo thiết kế.

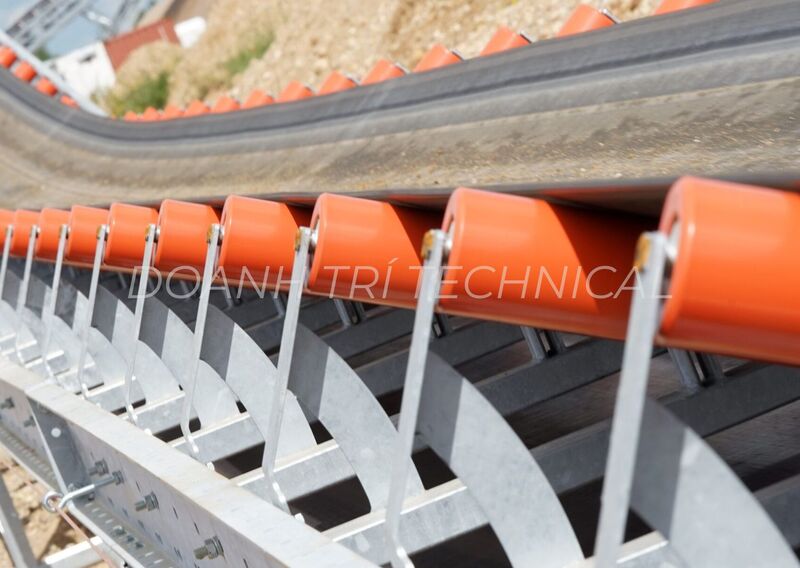

Đối với băng tải cao su lòng máng, các con lăn được bố trí theo góc phù hợp để tạo mặt đỡ lõm xuống, giúp dây cao su tạo thành dạng lòng máng, giữ vật liệu rời tập trung trên băng và hạn chế rơi vãi trong quá trình vận chuyển.

Cấu tạo của giá đỡ con lăn

Một bộ giá đỡ con lăn băng tải thường gồm các bộ phận chính như:

• Khung giá đỡ: Chịu lực và cố định cụm con lăn.
• Bản mã: Liên kết giá đỡ với khung băng tải.
• Vị trí đỡ trục: Giữ con lăn đúng vị trí, hạn chế xê dịch.
• Bu lông liên kết: Cố định các chi tiết và thuận tiện tháo lắp.
• Cụm con lăn: Có thể bố trí 1 hoặc nhiều con lăn tùy thiết kế.
• Cơ cấu điều chỉnh: Có ở một số loại, dùng để cân chỉnh vị trí con lăn.

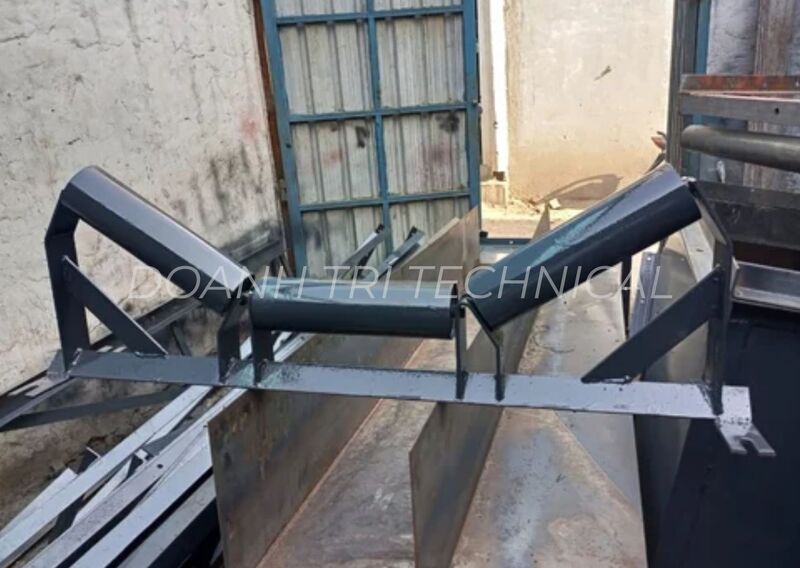

Khung giá đỡ là phần kết cấu chính, thường được gia công từ thép hình hoặc thép tấm. Khung có nhiệm vụ chịu lực và giữ toàn bộ cụm con lăn công nghiệp ổn định trên khung băng tải.

Vị trí lắp con lăn được bố trí theo góc và khoảng cách phù hợp. Với giá đỡ chữ V thường sử dụng hai con lăn nghiêng sang hai bên, trong khi giá đỡ chữ U có thể sử dụng từ 3 con lăn trở lên để tạo lòng máng sâu hơn.

Giá đỡ con lăn có chức năng gì?

Giá đỡ con lăn đảm nhận nhiều nhiệm vụ quan trọng trong hệ thống băng tải cao su.

• Nâng đỡ dây băng: Các con lăn được giữ cố định trên giá đỡ để đỡ dây cao su và vật liệu trong quá trình vận chuyển.
• Tạo hình lòng máng: Giá đỡ bố trí con lăn theo góc nghiêng giúp dây băng tạo thành dạng V hoặc U, tăng khả năng chứa vật liệu.
• Phân bố tải trọng: Cụm con lăn giúp phân bổ tải trọng của vật liệu lên nhiều vị trí thay vì tập trung vào một điểm.
• Giữ băng tải ổn định: Giá đỡ giúp duy trì vị trí và góc của con lăn, hạn chế tình trạng con lăn bị xê dịch khi vận hành.
• Hỗ trợ vận chuyển vật liệu rời: Dạng lòng máng giúp hạn chế vật liệu như than đá, cát, đá, xi măng hoặc ngũ cốc rơi ra ngoài.

Lưu ý, giá đỡ con lăn không phải là bộ phận trực tiếp làm căng dây băng tải. Chức năng căng băng thường do cụm tăng đơ hoặc cơ cấu căng băng đảm nhiệm.

Thông số kỹ thuật chung giá đỡ con lăn

Thông số giá đỡ cần được thiết kế đồng bộ với dây băng, con lăn và khung băng tải. Một số thông số thường được quan tâm gồm:

• Loại giá đỡ: chữ V, chữ U hoặc thiết kế theo yêu cầu.
• Chiều rộng băng: khoảng 300-800 mm đối với một số cụm chữ V; khoảng 600-1.500 mm đối với một số cụm chữ U, tùy thiết kế.
• Đường kính con lăn: lựa chọn theo tải trọng và kích thước băng tải.
• Số lượng con lăn: 2 con đối với nhiều thiết kế chữ V; 3-4 con hoặc hơn đối với thiết kế chữ U.
• Góc nghiêng con lăn: được lựa chọn để tạo độ lõm phù hợp cho dây băng.
• Vật liệu khung: thép CT3, thép sơn, thép mạ hoặc inox.
• Kiểu liên kết: bắt bulông, hàn cố định hoặc kết hợp tùy kết cấu băng tải.
• Các kích thước trên chỉ mang tính tham khảo. Khi sản xuất thực tế, giá đỡ cần được tính toán theo bản vẽ băng tải và thông số của dây cao su, con lăn.

​

Các loại giá đỡ con lăn băng tải phổ biến thường dùng

Dựa theo kết cấu tạo hình cho dây băng, giá đỡ con lăn thường được chia thành giá đỡ con lăn chữ V và giá đỡ con lăn chữ U.

Giá đỡ con lăn chữ V

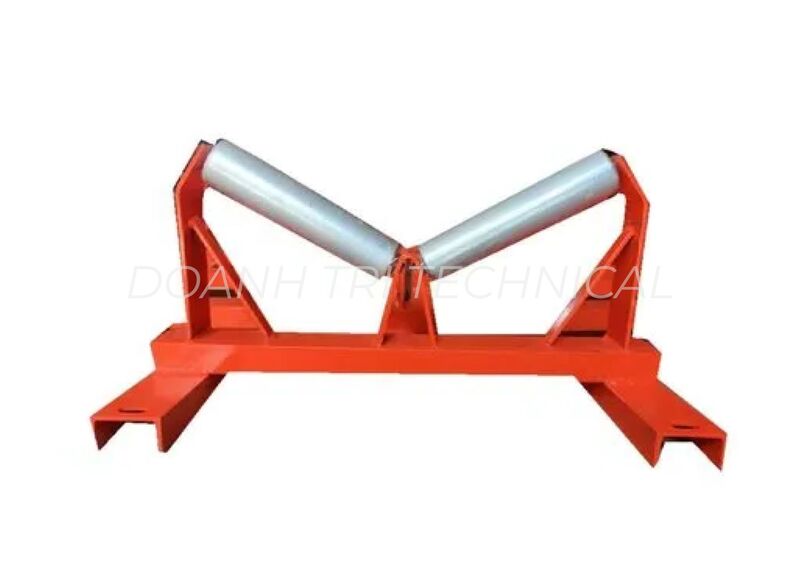

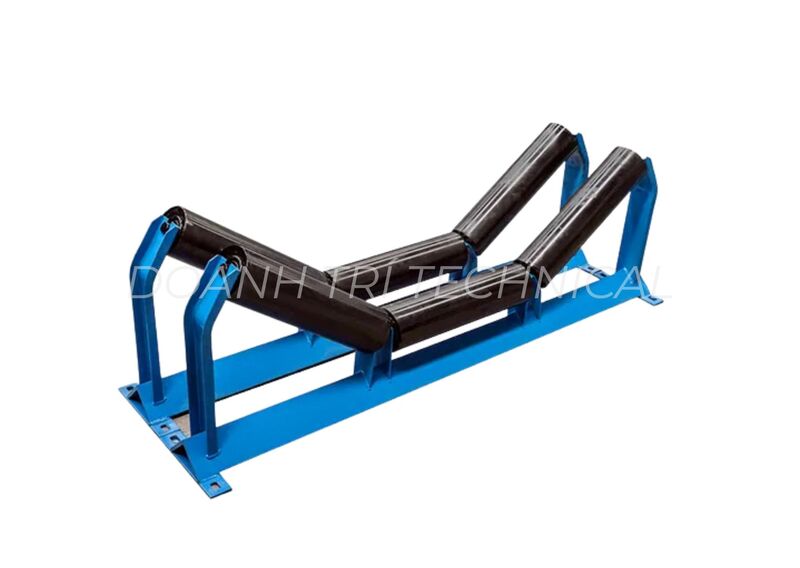

Giá đỡ con lăn chữ V thường sử dụng 2 con lăn đặt nghiêng về hai phía, tạo thành mặt đỡ hình chữ V để nâng đỡ dây băng. Kết cấu tương đối đơn giản, ít chi tiết, dễ gia công và có chi phí hợp lý. Loại giá đỡ này phù hợp với băng tải lòng máng vừa và nhỏ, tải trọng vừa phải hoặc quãng đường vận chuyển không quá dài.

Ưu điểm của giá đỡ chữ V là dễ lắp đặt, thay thế con lăn và thuận tiện bảo trì. Tuy nhiên, khả năng phân bố tải và tạo độ sâu lòng máng không bằng giá đỡ chữ U, vì vậy phù hợp hơn với các hệ thống có tải trọng nhẹ đến vừa.

Giá đỡ con lăn chữ U

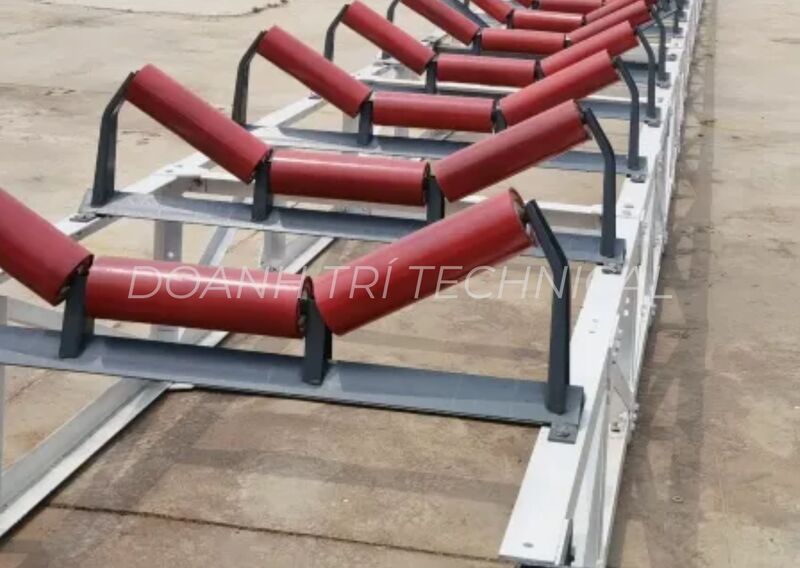

Giá đỡ con lăn chữ U sử dụng 3-4 con lăn hoặc nhiều hơn tùy thiết kế, trong đó các con lăn hai bên được đặt nghiêng và con lăn giữa nằm ở vị trí trung tâm. Khi lắp dây cao su, cụm con lăn tạo thành lòng máng sâu hơn.

Loại giá đỡ này thường được lựa chọn cho băng tải cao su có tải trọng lớn, chiều dài vận chuyển lớn hoặc yêu cầu năng suất cao.

Giá đỡ chữ U thường xuất hiện trong các hệ thống vận chuyển than đá, đá, quặng, cát, xi măng, vật liệu xây dựng, rác thải và nguyên liệu dạng rời.

So sánh giá đỡ con lăn chữ V và chữ U

Ứng dụng của giá đỡ con lăn

Giá đỡ con lăn được sử dụng chủ yếu trong các hệ thống băng tải cần nâng đỡ dây cao su và vận chuyển vật liệu dạng rời.

• Ngành khai thác khoáng sản: dùng trong băng tải vận chuyển than đá, quặng, đá, cát, sỏi và các loại nguyên liệu khai thác.
• Ngành xi măng và vật liệu xây dựng: hỗ trợ các tuyến băng tải vận chuyển xi măng, đá nghiền, clinker và nguyên liệu xây dựng.
• Ngành nông nghiệp: sử dụng trong hệ thống vận chuyển lúa, ngũ cốc, thức ăn chăn nuôi và các loại nguyên liệu dạng hạt.
• Ngành xử lý rác thải: giá đỡ chữ U có thể được sử dụng cho các tuyến băng tải lòng máng vận chuyển rác và vật liệu có khối lượng lớn.
• Nhà máy sản xuất: được lắp đặt trong các hệ thống băng tải cao su phục vụ vận chuyển nguyên liệu giữa các công đoạn sản xuất.

​

Cách lựa chọn giá đỡ con lăn phù hợp

Để lựa chọn đúng giá đỡ con lăn, không nên chỉ dựa vào kích thước con lăn mà cần xem xét đồng thời nhiều yếu tố của toàn bộ hệ thống.

• Chiều rộng dây băng: Giá đỡ phải phù hợp với khổ dây cao su và kích thước khung băng tải. Các con lăn cần có chiều dài phù hợp để đỡ dây băng mà không tạo điểm tiếp xúc bất thường.
• Tải trọng vận chuyển: Băng tải vận chuyển vật liệu nặng cần sử dụng cụm con lăn và giá đỡ có kết cấu chắc chắn, khả năng chịu tải phù hợp.
• Năng suất: Với hệ thống có năng suất lớn, tuyến băng tải dài và hoạt động liên tục, giá đỡ chữ U với nhiều con lăn thường phù hợp hơn so với kết cấu đơn giản.
• Loại vật liệu: Than, đá, quặng, xi măng, cát, lúa hoặc rác thải có đặc tính khác nhau nên cần lựa chọn dây băng, con lăn và giá đỡ đồng bộ.
• Môi trường làm việc: Nếu băng tải hoạt động ngoài trời, môi trường ẩm hoặc có nguy cơ ăn mòn, nên cân nhắc vật liệu và phương pháp xử lý bề mặt phù hợp.
• Khoảng cách giữa các giá đỡ: Khoảng cách lắp đặt cần được tính toán theo tải trọng và thiết kế băng tải. Băng tải tải càng lớn thường cần bố trí con lăn và giá đỡ hợp lý để hạn chế độ võng của dây băng.

Doanh Trí cung cấp giá đỡ con lăn băng tải

Doanh Trí cung cấp và gia công giá đỡ con lăn băng tải phục vụ các hệ thống băng tải cao su lòng máng. Sản phẩm có thể được thiết kế theo chiều rộng dây băng, kích thước con lăn, tải trọng và kết cấu khung băng tải thực tế.

Các phương án phổ biến gồm giá đỡ con lăn chữ V, giá đỡ con lăn chữ U và kết cấu gia công theo yêu cầu. Vật liệu có thể lựa chọn theo môi trường sử dụng như thép CT3, thép xử lý chống gỉ hoặc inox.

Nếu cần thay thế hoặc lắp mới giá đỡ, doanh nghiệp có thể cung cấp bản vẽ, kích thước con lăn hoặc hình ảnh cụm giá đỡ hiện tại để Doanh Trí kiểm tra và tư vấn phương án phù hợp.

Câu hỏi thường gặp về giá đỡ con lăn

Giá đỡ con lăn được làm bằng vật liệu gì?

Vật liệu phổ biến là thép CT3 do có độ bền tốt, dễ gia công và chi phí hợp lý. Với môi trường ẩm, ăn mòn hoặc yêu cầu vệ sinh cao, có thể lựa chọn inox hoặc vật liệu đã được xử lý chống ăn mòn.

Có thể gia công giá đỡ con lăn theo kích thước riêng không?

Có. Giá đỡ có thể được gia công theo bản vẽ, mẫu thực tế hoặc thông số của băng tải, bao gồm chiều rộng dây băng, đường kính và chiều dài con lăn, góc nghiêng, tải trọng và phương án lắp đặt.

Giá đỡ con lăn có làm căng dây băng không?

Không. Giá đỡ chủ yếu có nhiệm vụ nâng đỡ và cố định con lăn. Chức năng tạo lực căng cho dây băng thuộc về cụm tăng đơ hoặc hệ thống căng băng được bố trí riêng trên băng tải.

Kết luận

Giá đỡ con lăn băng tải là bộ phận quan trọng trong hệ thống băng tải cao su, đặc biệt đối với các tuyến băng tải lòng máng vận chuyển vật liệu rời. Việc lựa chọn đúng kiểu giá đỡ chữ V hoặc chữ U, vật liệu chế tạo, kích thước và số lượng con lăn giúp hệ thống phân bố tải tốt, hạn chế rơi vãi và vận hành ổn định hơn.
