DÂY ĐAI DẸT TRUYỀN ĐỘNG RAPPLON

Dây đai dẹt tuyền động là gì? | Ưu điểm và Nhược điểm của nó.

bởi Doanh Tri Technical Support | 0913 73 0072

Trong bài viết này, bạn sẽ tìm hiểu Truyền động dây đai dẹt là gì? Các loại, ưu nhược điểm của nó trong chi tiết.

Truyền động dây đai dẹt là gì?

Bộ truyền động dây đai này chỉ sử dụng dây đai dẹt và được truyền qua bộ truyền động và puli dẫn động.

Truyền động dây đai hở và dây đai chéo chỉ có thể thực hiện được với dây đai dẹt.

Chuyển động hoặc công suất được truyền từ trục này sang trục khác bằng các dây đai, tức là, các dây đai này được sử dụng khi hai trục cách xa nhau ở một khoảng cách nào đó.

Nó bao gồm người điều khiển hoặc ròng rọc dẫn động, ròng rọc dẫn động hoặc theo sau, và dây đai vô tận được chuyển tới các ròng rọc này.

Hình minh họa số 1 cho thấy bộ truyền động bằng đai dẹt.

Hình 1

Truyền động bằng dây đai tạo ra ít tiếng ồn và độ rung nhất.

Khi dây đai đang quay theo chiều kim đồng hồ hoặc chuyển động của dây đai từ người lái sang ròng rọc dẫn động hoặc dây đai đang chuyển động tịnh tiến, thì phần trên của dây đai bị võng xuống, được gọi là mặt chùng của dây đai.

Phần này luôn được nén.

Phần dưới của đai chịu lực căng được gọi là mặt căng của đai. Có ma sát giữa dây đai và ròng rọc tạo ra lực bám và cho phép truyền lực giữa hai ròng rọc.

Trong truyền động bằng dây đai, công suất truyền phụ thuộc vào lượng ma sát giữa puli và dây đai. Có thể loại bỏ hiện tượng trượt bằng cách chạy dây đai với tốc độ chậm hơn.

Ròng rọc được sử dụng để truyền động dây đai được nâng lên một chút để tránh dây đai chạy ra khỏi nó. Sau đó, dây đai có thể được chạy với tốc độ cao hơn.

Vương miện của ròng rọc giữ đai tập trung. Sức kéo hiệu quả của dây đai gây ra chuyển động quay của ròng rọc dẫn động, và nó là sự khác biệt giữa lực căng ở mặt chặt và mặt chùng.

Vật liệu được sử dụng cho ròng rọc là gang, thép và hợp kim thép. Đối với các ứng dụng công việc nhẹ và tốc độ thấp, thông thường, gỗ được khuyên dùng.

Truyền động có được bằng cách sử dụng đai dẹt hoặc đai chữ V.

Truyền động đai dẹt thích hợp để truyền lực từ nơi này đến nơi khác khi khoảng cách giữa hai nơi hoặc puli hoặc trục lớn hơn, và đai V dùng cho khoảng cách ngắn.

Đai phẳng được xác định bằng chiều rộng, độ dày và chiều dài của đai được hiển thị trong # Hình: 1 ở trên. Trong khi đó, đai chữ V được xác định theo chiều rộng ở phần trên và phần dưới, chiều dài, độ dày và góc được tạo bởi các bề mặt bên.

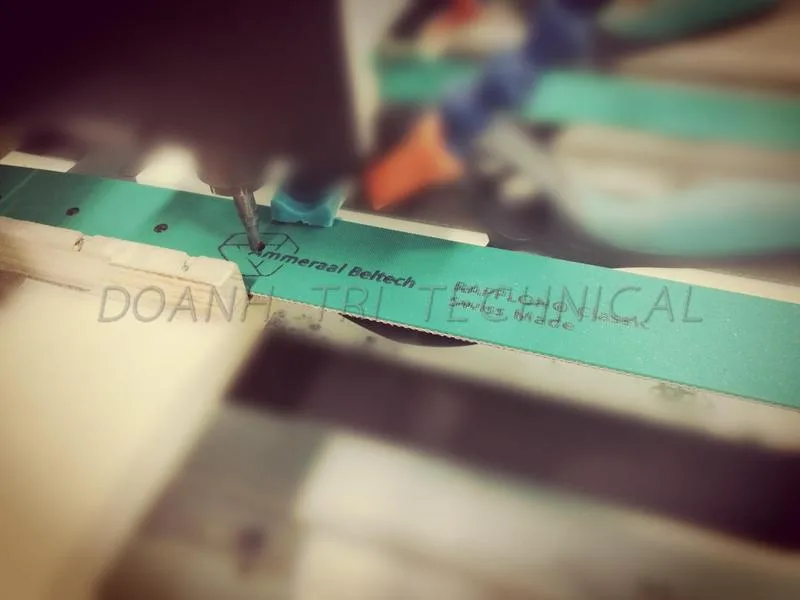

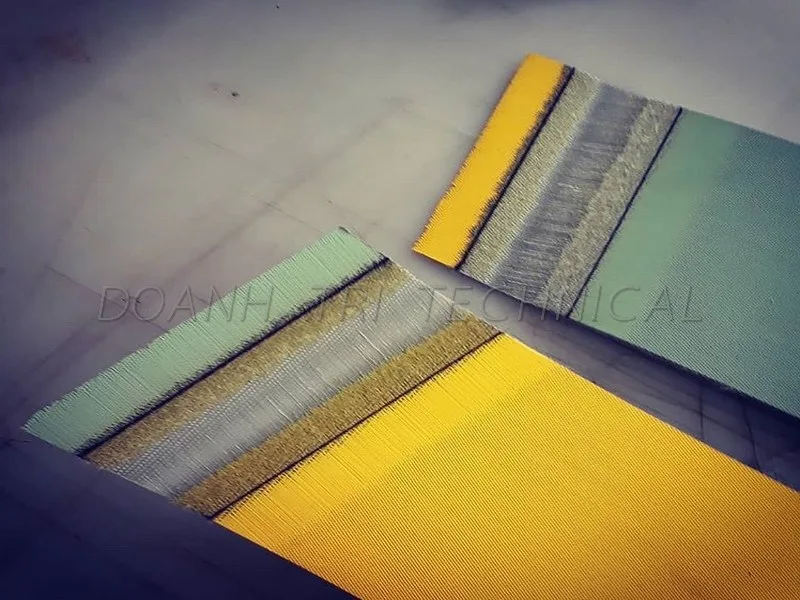

Dây đai nối bằng phương pháp ép nhiệt. Đây cũng được sử dụng để nối các đầu dây đai vì phương pháp này dễ dàng hơn và nối nhanh chóng.

Pulley Côn

Pulley dây đai dẹt hơi tròn hoặc có hình côn trên bề mặt như thể hiện trong hình dưới đây.

Việc pulley hình côn này chủ yếu giúp loại bỏ hiện tượng trượt dây đai khi puli quay vì đai có xu hướng di chuyển đến khoảng cách xa nhất so với trục của puli do lực ly tâm và điều này chỉ có thể thực hiện được nếu đai nằm ở giữa puli.

Vật liệu dây đai dẹt

Vật liệu làm dây đai phải đủ cứng, dẻo, bền và có hệ số ma sát cao, chịu được lực căng lớn.

Dây Đai được sử dụng để truyền tải điện bao gồm bất kỳ vật liệu nào sau đây như được liệt kê dưới đây.

1. Vải Cotton

Nếu dây đai được làm từ cotton, chúng được gọi là dây đai vải. Dây đai vải rẻ hơn, có khả năng chống ẩm và có thể hoạt động ở tốc độ cao.

Những dây đai dẹt này có thể được sản xuất với chiều rộng, độ dày và chiều dài phù hợp, và chúng có thể được sử dụng ở những ứng dụng chịu nhiệt độ cao.

2. Cao su

Không thể sử dụng đai cao su khi có dầu và mỡ, và chúng không thể chịu được nhiệt độ cao. Trong dây đai cao su, vải được sử dụng để sản xuất chúng, sau đó chúng được phủ bằng vật liệu cao su.

3. Da bò

Thông thường, chất liệu phổ biến được sử dụng cho dây đai là da bò, vì chúng có thể chịu được nhiệt độ trung bình và ít tốn kém hơn.

Nhưng dây đai da không thích hợp cho các ứng dụng nhiệt độ cao.

Nhưng dây đai da bò có hệ số ma sát cao và khả năng truyền lực lớn.

Các mối nối có thể được nối bằng phương pháp ép nóng, đóng móc...

Ưu điểm của truyền động đai phẳng

1. Bộ truyền động dây đai dẹt rất đơn giản, ít tốn kém, linh hoạt và bền.

2. Bộ truyền động dây dây đai này cho hiệu suất tốt hơn ở tốc độ cao và tiết kiệm hơn khi sử dụng.

3. Điều này có thể chịu được tải trọng cao và có tuổi thọ cao.

4. Sử dụng truyền động dây đai dẹt giúp vận hành trơn tru và ít phải sửa chữa và bảo dưỡng.

5. Bộ truyền động dây đai này thích hợp cho ứng dụng có chiều dài.

6. Chúng rất tiết kiệm chi phí khi các trục cách nhau khoảng cách lớn.

Nhược điểm của Truyền động đai dẹt

1. Độ rượt và độ dão sẽ cao hơn, và cả hai đều làm mất công suất và hiệu quả của bộ truyền động dây đai.

2. Không truyền được công suất lớn.

3. Để duy trì tỷ số vận tốc chính xác là rất khó.

4. Bộ truyền động dây đai này không thích hợp cho những quãng đường ngắn và chiếm không gian lớn.

5. Chiều dài dây đai tăng lên do lực căng và nén ở phía thắt chặt và chùng của dây đai.

6. Sau thời gian dài sử dụng, dây curoa có thể hoạt động không tốt.

7. Tỉ số vận tốc góc không đổi.

8. Chúng sinh ra nhiệt do hoạt động của bộ truyền động dây đai trong thời gian dài.
