BĂNG TẢI THẲNG ĐỨNG

Trong các nhà máy, kho hàng và trung tâm logistics, nhu cầu vận chuyển hàng hóa giữa các tầng ngày càng phổ biến. Tuy nhiên, việc sử dụng nhân công, xe nâng hoặc các thiết bị nâng hạ truyền thống có thể chiếm nhiều diện tích và làm tăng thời gian vận chuyển. Băng tải thẳng đứng được phát triển để giải quyết bài toán này, giúp đưa hàng hóa lên cao hoặc xuống thấp theo phương thẳng đứng một cách tự động. Với thiết kế tận dụng không gian theo chiều cao, loại băng tải này phù hợp với những nhà xưởng có diện tích hạn chế nhưng yêu cầu vận chuyển hàng hóa liên tục giữa các tầng hoặc các vị trí có cao độ khác nhau.

Băng tải thẳng đứng là gì?

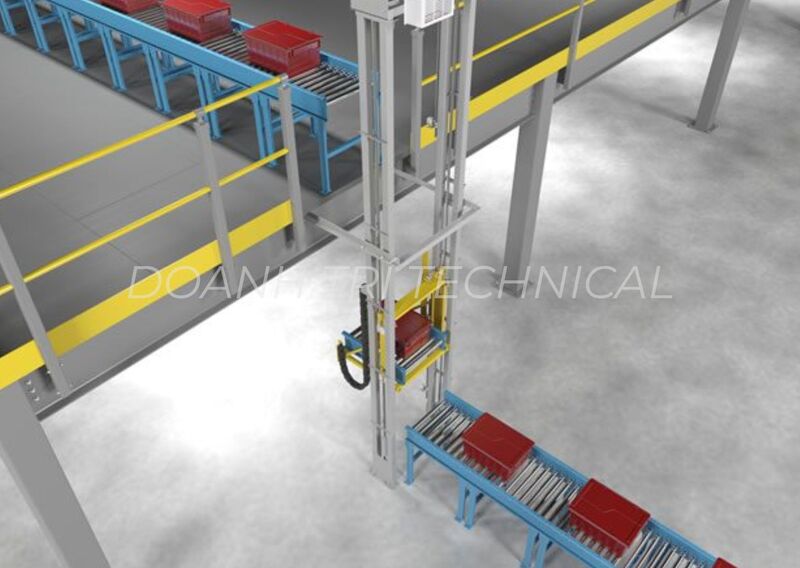

Băng tải thẳng đứng là thiết bị chuyên dùng để vận chuyển hàng hóa theo phương thẳng đứng, đưa sản phẩm từ vị trí thấp lên cao hoặc ngược lại. Hệ thống có thể kết hợp với băng tải ngang tại đầu vào và đầu ra để tạo thành dây chuyền vận chuyển liên tục.

Tùy vào loại hàng hóa, tải trọng, chiều cao nâng và yêu cầu vận hành, băng tải đứng có thể sử dụng cơ cấu xích, khay nâng, dây băng hoặc hệ thống nâng chuyên dụng. So với băng tải nghiêng cần chiều dài lớn để tạo độ dốc, băng tải thẳng đứng tận dụng không gian theo chiều cao, giúp tiết kiệm diện tích mặt sàn và phù hợp với những khu vực có không gian lắp đặt hạn chế.

Nguyên lý hoạt động của băng tải đứng

Băng tải thẳng đứng hoạt động dựa trên hệ thống truyền động và cơ cấu nâng được thiết kế phù hợp với tải trọng hàng hóa.

Quy trình vận hành cơ bản:

• Hàng hóa được đưa đến vị trí cấp liệu bằng băng tải hoặc thiết bị vận chuyển phía trước.
• Motor và hộp giảm tốc tạo lực truyền động cho hệ thống.
• Cơ cấu xích, khay hoặc tay đỡ đưa hàng hóa di chuyển theo phương thẳng đứng.
• Khi đến độ cao yêu cầu, hàng hóa được chuyển sang băng tải đầu ra hoặc khu vực nhận hàng.
• Hệ thống có thể kết hợp cảm biến và tủ điều khiển để kiểm soát vị trí, tốc độ và chu kỳ vận hành.

Đối với các hệ thống tự động hóa, PLC, cảm biến và biến tần có thể được tích hợp để đồng bộ băng tải đứng với các thiết bị khác trong dây chuyền.

Cấu tạo băng tải thẳng đứng

Tùy thiết kế, mỗi hệ thống có thể sử dụng cấu tạo khác nhau. Một số bộ phận cơ bản của băng tải thẳng đứng gồm:

• Khung băng tải: Có nhiệm vụ nâng đỡ và cố định toàn bộ hệ thống. Khung thường được làm từ thép sơn tĩnh điện, thép mạ hoặc inox tùy môi trường sử dụng.
• Hệ thống truyền động: Gồm motor, hộp giảm tốc, nhông, xích và trục truyền động, tạo lực kéo giúp cơ cấu nâng di chuyển ổn định.
• Xích tải: Được sử dụng để truyền động và kéo khay hoặc tay đỡ hàng hóa theo phương thẳng đứng. Xích được lựa chọn dựa trên tải trọng và tần suất vận hành.
• Khay, tay đỡ, dây băng tải: Bộ phận trực tiếp nâng và giữ sản phẩm trong quá trình vận chuyển. Kích thước được thiết kế phù hợp với từng loại hàng hóa.
• Ray dẫn hướng: Giúp khay hoặc tay đỡ di chuyển đúng quỹ đạo, hạn chế rung lắc và đảm bảo vận hành ổn định.
• Cảm biến: Có nhiệm vụ nhận biết sản phẩm, kiểm soát vị trí cấp liệu và nhận liệu, hỗ trợ hệ thống vận hành tự động chính xác.
• Tủ điện điều khiển: Điều khiển hoạt động của toàn bộ hệ thống, có thể tích hợp PLC, biến tần, nút điều khiển và thiết bị bảo vệ tùy cấu hình.
• Băng tải cấp liệu và nhận liệu: Được lắp ở đầu vào và đầu ra, có nhiệm vụ kết nối băng tải đứng với các thiết bị khác trong dây chuyền.

Các loại băng tải thẳng đứng phổ biến thường gặp

Băng tải đứng có thể được thiết kế theo nhiều dạng khác nhau để đáp ứng yêu cầu về tải trọng, chiều cao nâng và đặc điểm sản phẩm.

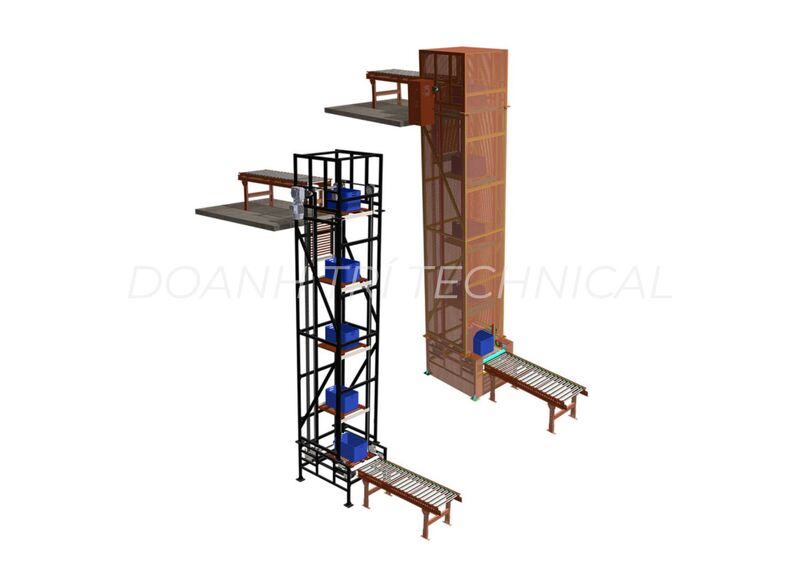

Băng tải xích thẳng đứng

Băng tải xích đứng dùng xích tải làm bộ phận truyền động chính, kết hợp với tay đỡ, gờ giữ hoặc khay để đưa hàng lên xuống theo phương thẳng đứng. Kết cấu này khá chắc, có thể thiết kế theo tải trọng và kích thước hàng thực tế.

Loại này thường được tính toán riêng về bước xích, khoảng cách giữa các vị trí đỡ và cơ cấu giữ hàng để hạn chế xê dịch trong lúc nâng. Đây là một phương án đáng cân nhắc cho các dây chuyền sản xuất, lắp ráp hoặc khu vực cần đưa hàng giữa các cao độ khác nhau.

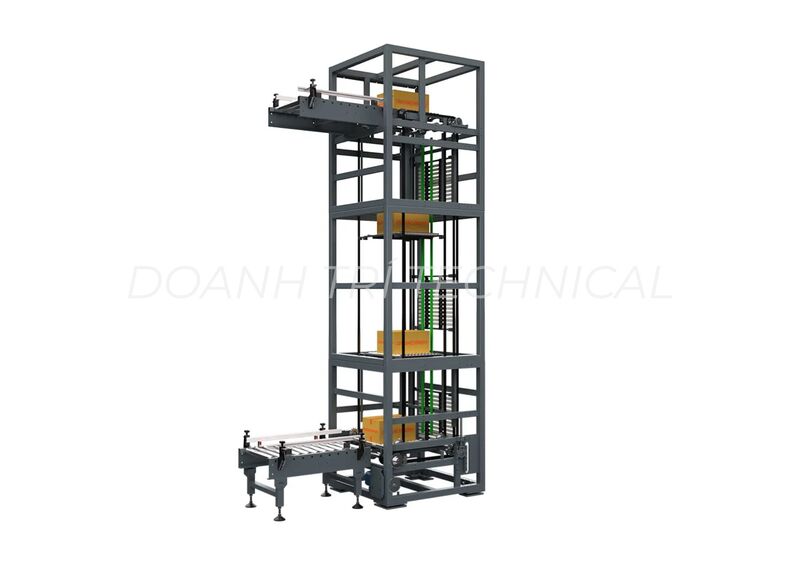

Băng tải nâng dạng khay

Thay vì để sản phẩm tiếp xúc trực tiếp với dây băng, dạng này sử dụng các khay nâng để đỡ hàng. Khay có thể được thiết kế theo kích thước của thùng carton, hộp, khay nhựa hoặc từng loại sản phẩm cụ thể.

Ưu điểm của kiểu nâng này là hàng được giữ ở một vị trí tương đối ổn định trong suốt quá trình di chuyển. Vì vậy, nó thường được lựa chọn khi sản phẩm dễ xô lệch hoặc cần xác định vị trí trước khi chuyển sang công đoạn tiếp theo.

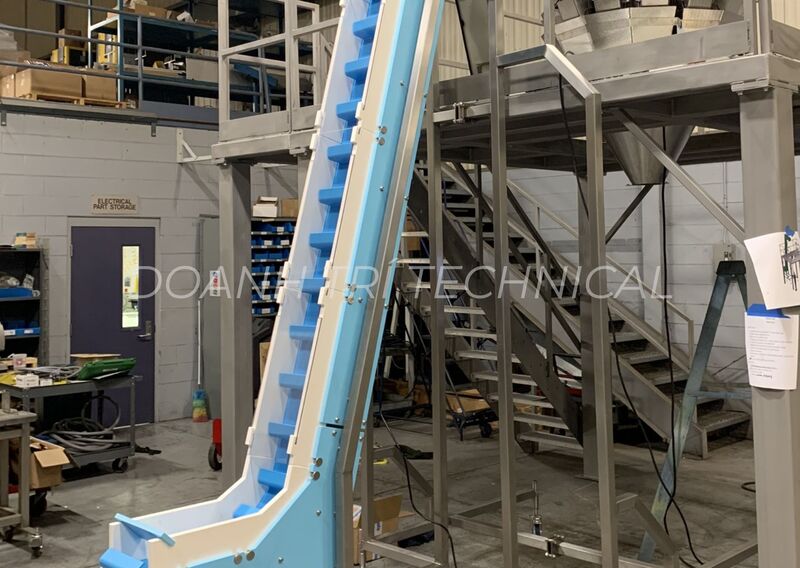

Băng tải dây băng thẳng đứng

Băng tải dây băng đứng sử dụng dây băng PVC kết hợp với vách giữ, gờ ngang, tai bèo hoặc cơ cấu ép giữ tùy theo sản phẩm. Cách thiết kế này cho phép đưa hàng lên cao liên tục thay vì phải nâng từng kiện riêng lẻ.

Khi chọn loại này cần xem kỹ kích thước, trọng lượng và hình dạng sản phẩm. Đặc biệt với hàng nhỏ, trơn hoặc có xu hướng trượt, phần giữ sản phẩm và góc nâng cần được tính toán ngay từ đầu.

Băng tải inox thẳng đứng

Băng tải đứng inox sử dụng inox cho khung và các bộ phận cần tiếp xúc với môi trường làm việc. Vật liệu này thường được cân nhắc khi dây chuyền có yêu cầu cao về vệ sinh hoặc thường xuyên tiếp xúc với nước, hơi ẩm.

Trong thực tế, dạng băng tải này có thể gặp ở các khu vực chế biến thực phẩm, thủy sản và một số dây chuyền sản xuất cần vệ sinh thiết bị thường xuyên. Loại inox và cấu tạo chi tiết vẫn cần lựa chọn theo điều kiện sử dụng cụ thể.

Băng tải nâng thủy lực

Băng tải nâng thủy lực sử dụng cơ cấu thủy lực để tạo chuyển động nâng, thay vì dùng dây băng hoặc xích làm cơ cấu nâng chính. Phương án này thích hợp khi cần xử lý hàng có tải trọng lớn hoặc cần nâng giữa những cao độ xác định.

Với hệ thống thủy lực, tải trọng và chiều cao nâng là hai thông số cần tính toán ngay từ bước thiết kế. Ngoài ra còn phải xem xét kích thước sàn nâng, tốc độ nâng và cách cố định hàng để lựa chọn cơ cấu phù hợp.

Băng tải đứng dạng xoắn ốc

Băng tải đứng xoắn ốc đưa sản phẩm lên hoặc xuống theo một quỹ đạo xoắn quanh trục đứng. Thay vì chiếm một khoảng không lớn theo chiều dài, hệ thống tận dụng chiều cao để tạo tuyến vận chuyển giữa các tầng.

Kiểu thiết kế này đặc biệt hữu ích khi cần kết nối nhiều cao độ nhưng mặt bằng hạn chế. Sản phẩm có thể được vận chuyển liên tục qua các tầng mà không phải bố trí nhiều thiết bị nâng riêng biệt.

Ưu điểm của băng tải đứng

• Tiết kiệm diện tích nhà xưởng: Tận dụng chiều cao để vận chuyển hàng hóa giữa các tầng, giảm chiều dài tuyến băng tải trên mặt sàn.
• Vận chuyển hàng hóa liên tục: Có thể kết nối với các băng tải khác để tạo thành dây chuyền vận chuyển tự động, giúp hàng hóa được luân chuyển liên tục.
• Giảm nhân công bốc xếp: Tự động hóa công đoạn nâng hạ hàng hóa, hạn chế việc vận chuyển thủ công giữa các tầng.
• Hạn chế va đập hàng hóa: Khay, tay đỡ hoặc cơ cấu giữ giúp cố định sản phẩm trong quá trình nâng chuyển, giảm nguy cơ rơi và va đập.
• Dễ tích hợp với dây chuyền tự động: Có thể kết nối với băng tải ngang, băng tải con lăn, cảm biến, PLC, robot và các thiết bị tự động hóa khác để tạo thành hệ thống vận chuyển đồng bộ.

​

Ứng dụng của băng tải đứng

Băng tải thẳng đứng được ứng dụng trong nhiều lĩnh vực sản xuất và kho vận:

• Nhà máy sản xuất: Vận chuyển nguyên liệu, bán thành phẩm và thành phẩm giữa các tầng.

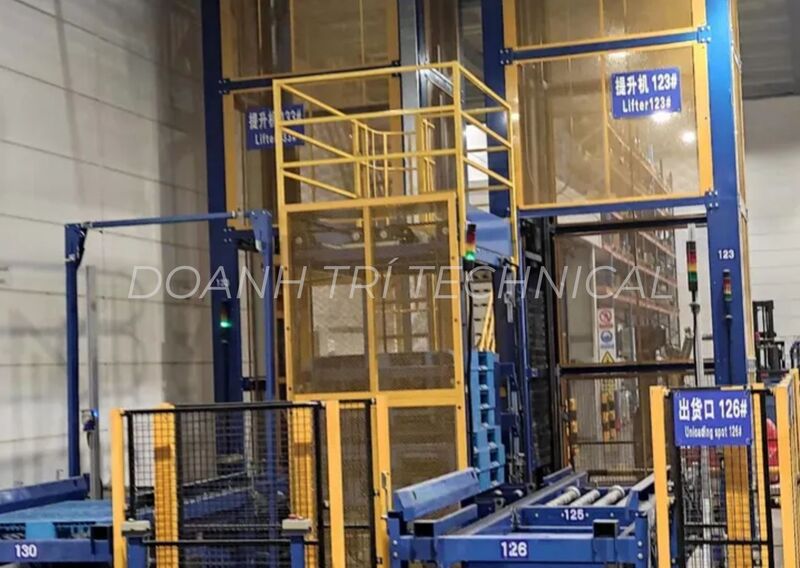

• Kho hàng nhiều tầng: Đưa thùng carton, kiện hàng và sản phẩm lên xuống giữa các tầng kệ.
• Trung tâm logistics: Kết nối các khu vực phân loại, đóng gói và xuất nhập hàng.
• Ngành thực phẩm: Vận chuyển khay, hộp, chai, lon hoặc sản phẩm đóng gói tùy theo thiết kế.
• Ngành điện tử: Di chuyển linh kiện và bán thành phẩm giữa các công đoạn sản xuất.
• Ngành bao bì: Vận chuyển thùng carton, sản phẩm đóng gói và nguyên liệu.
• Dây chuyền tự động: Kết nối các công đoạn có độ cao khác nhau trong cùng một hệ thống.

​

Băng tải thẳng đứng phù hợp với hàng hóa nào?

Việc lựa chọn băng tải cần dựa trên đặc điểm thực tế của sản phẩm. Một số nhóm hàng thường có thể sử dụng hệ thống gồm:

• Thùng carton và hộp đóng gói.
• Khay nhựa, khay sản phẩm.
• Bao bì và sản phẩm đóng gói.
• Linh kiện, phụ tùng.
• Thành phẩm trong dây chuyền sản xuất.
• Các loại hàng hóa cần vận chuyển giữa các tầng.

Đối với hàng hóa có trọng lượng lớn, kích thước đặc biệt hoặc yêu cầu nâng cao, cần tính toán riêng về kết cấu khung, cơ cấu nâng, motor và phương án giữ hàng.

Những yếu tố cần xác định khi thiết kế băng tải đứng

Để lựa chọn đúng cấu hình, doanh nghiệp cần cung cấp một số thông tin cơ bản:

Chiều cao nâng: Khoảng cách từ vị trí cấp hàng đến vị trí nhận hàng.

Tải trọng: Trọng lượng của từng sản phẩm hoặc tải trọng tối đa cần vận chuyển.

• Kích thước hàng hóa: Chiều dài, rộng, cao của sản phẩm hoặc kiện hàng.
• Năng suất: Số lượng sản phẩm cần vận chuyển trong một giờ hoặc một chu kỳ.
• Điểm vào và điểm ra: Vị trí cấp liệu, nhận liệu và hướng vận chuyển.
• Môi trường làm việc: Nhiệt độ, độ ẩm, yêu cầu vệ sinh và điều kiện lắp đặt.
• Phương án kết nối: Băng tải đứng cần kết nối với loại băng tải hoặc thiết bị nào trong dây chuyền.

Các thông tin trên là cơ sở để lựa chọn kích thước băng tải, công suất motor, cơ cấu truyền động, khay tải và hệ thống điều khiển phù hợp..

Câu hỏi thường gặp về băng tải thẳng đứng

Băng tải đứng có vận chuyển hàng nặng được không?

Có. Khả năng chịu tải phụ thuộc vào cơ cấu nâng, khung, xích, khay tải, motor và thiết kế tổng thể. Với hàng hóa tải trọng lớn cần tính toán riêng trước khi sản xuất.

Băng tải đứng có thể kết nối với băng tải khác không?

Có. Băng tải đứng có thể kết nối với băng tải PVC, PU, con lăn, xích hoặc các thiết bị vận chuyển khác tại vị trí đầu vào và đầu ra để tạo thành dây chuyền tự động.

Kết luận

Băng tải thẳng đứng là giải pháp hiệu quả cho nhu cầu vận chuyển hàng hóa giữa các tầng hoặc các khu vực có độ cao khác nhau. Với khả năng tận dụng không gian theo chiều cao, vận hành tự động và dễ kết nối với các thiết bị khác, hệ thống phù hợp với nhiều nhà máy, kho hàng, trung tâm logistics và dây chuyền sản xuất. Doanh nghiệp nên lựa chọn băng tải dựa trên chiều cao nâng, tải trọng, kích thước sản phẩm, năng suất và điều kiện lắp đặt. Doanh Trí hỗ trợ tư vấn và thiết kế băng tải thẳng đứng theo yêu cầu, hướng đến giải pháp phù hợp với từng dây chuyền và mặt bằng thực tế.
