BĂNG TẢI RUNG

Băng tải rung là giải pháp vận chuyển và cấp liệu hiệu quả cho các loại vật liệu dạng hạt, vật liệu rời như gạo, cà phê, hạt nhựa, đường, muối, thức ăn chăn nuôi... Nhờ cơ chế rung có kiểm soát, thiết bị giúp duy trì dòng vật liệu ổn định, hạn chế dồn liệu và có thể kết hợp với cân định lượng, máy đóng gói hoặc dây chuyền sản xuất. Nếu bạn đang cần lựa chọn băng tải rung theo loại vật liệu, năng suất, kích thước máng và yêu cầu cấp liệu, việc xác định đúng thông số ngay từ đầu sẽ giúp hệ thống vận hành ổn định và tiết kiệm chi phí.

Băng tải rung là gì?

Băng tải rung là thiết bị cơ khí sử dụng lực dao động có kiểm soát để vận chuyển vật liệu trên bề mặt máng tải. Thay vì sử dụng loại băng tải sử dụng belt chạy liên tục, băng tải rung dùng lực rung để làm vật liệu dịch chuyển từ vị trí cấp liệu đến vị trí xả. Thiết bị có thể vận chuyển vật liệu theo phương ngang, nghiêng lên hoặc nghiêng xuống.

Loại băng tải này đặc biệt phù hợp với các ứng dụng cần cấp liệu đều và kiểm soát lưu lượng, chẳng hạn như đưa gạo, ngũ cốc, cà phê, hạt nhựa, đường, muối hoặc thức ăn chăn nuôi từ phễu chứa đến cân định lượng, máy đóng gói, máy sàng hoặc công đoạn xử lý tiếp theo.

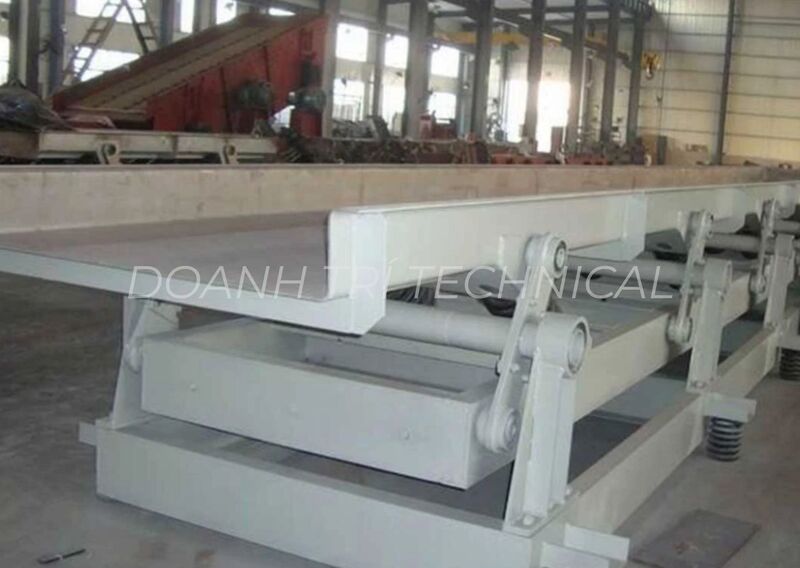

Cấu tạo của băng tải rung

Tùy vào thiết kế và mục đích sử dụng, cấu tạo băng tải rung có thể thay đổi. Tuy nhiên, một hệ thống cơ bản thường gồm khung máy, máng vận chuyển, cơ cấu rung, bộ phận đàn hồi và hệ thống truyền động.

• Khung băng tải: Nâng đỡ máng và các bộ phận, thường làm từ thép hoặc inox, có khả năng chịu tải và chịu rung.
• Máng vận chuyển: Chứa và dẫn hướng vật liệu, có thể làm bằng thép hoặc inox, thiết kế phẳng, chữ U hoặc theo yêu cầu.
• Cơ cấu tạo rung: Tạo dao động cho máng, có thể sử dụng motor rung, quả nặng lệch tâm hoặc tay quay - lò xo.
• Hệ thống lò xo: Liên kết máng với khung, hỗ trợ dao động và giảm truyền rung xuống khung.

​

Nguyên lý hoạt động của băng tải rung

Băng tải rung hoạt động dựa trên chuyển động dao động của máng tải. Khi động cơ được khởi động, lực từ cơ cấu rung được truyền đến máng thông qua bộ phận liên kết và lò xo.

Máng thực hiện các dao động tuần hoàn theo phương ngang hoặc phương nghiêng. Mỗi chu kỳ dao động tạo ra lực đẩy vật liệu tiến về phía trước một khoảng nhất định. Khi quá trình này diễn ra liên tục, vật liệu được vận chuyển từ đầu vào đến đầu ra của máng.

Hiệu quả vận chuyển phụ thuộc vào nhiều yếu tố như tần số rung, biên độ rung, góc nghiêng máng, kích thước vật liệu, hệ số ma sát và tải trọng trên máng. Vì vậy, các thông số này cần được tính toán phù hợp với từng loại nguyên liệu.

Các loại băng tải rung thường gặp trong nhà máy

Băng tải rung xoắn ốc thẳng đứng

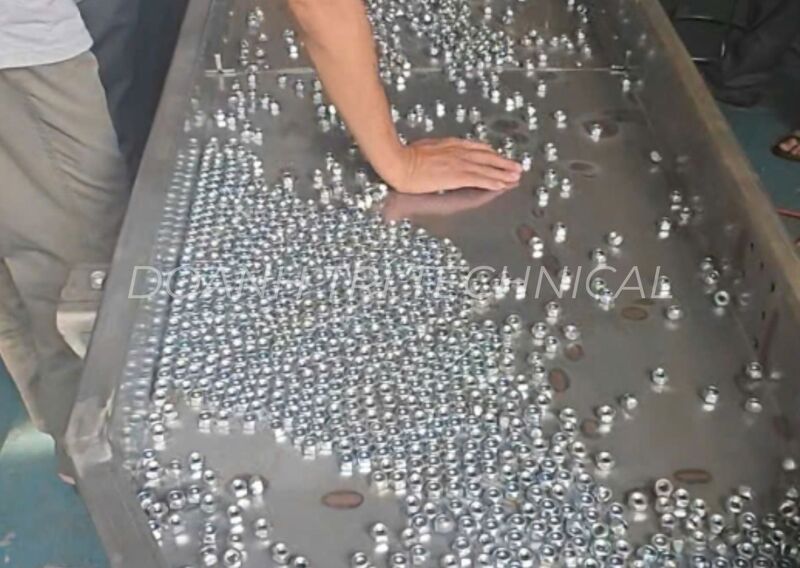

Băng tải rung thẳng có máng vận chuyển dạng thẳng, thường được sử dụng để đưa nguyên liệu theo phương ngang hoặc trên quãng đường tương đối ngắn. Loại này có cấu tạo đơn giản, dễ bố trí và phù hợp với các dây chuyền cấp liệu, vận chuyển hoặc đóng gói.

Băng tải rung nghiêng thang, ốc vít

Băng tải rung nghiêng được thiết kế với góc nghiêng nhất định để vận chuyển vật liệu lên cao hoặc xuống thấp. Thiết bị thường được sử dụng khi các công đoạn sản xuất nằm ở nhiều cao độ khác nhau.

Góc nghiêng cần được lựa chọn dựa trên đặc tính vật liệu để hạn chế tình trạng nguyên liệu trượt ngược hoặc di chuyển không ổn định.

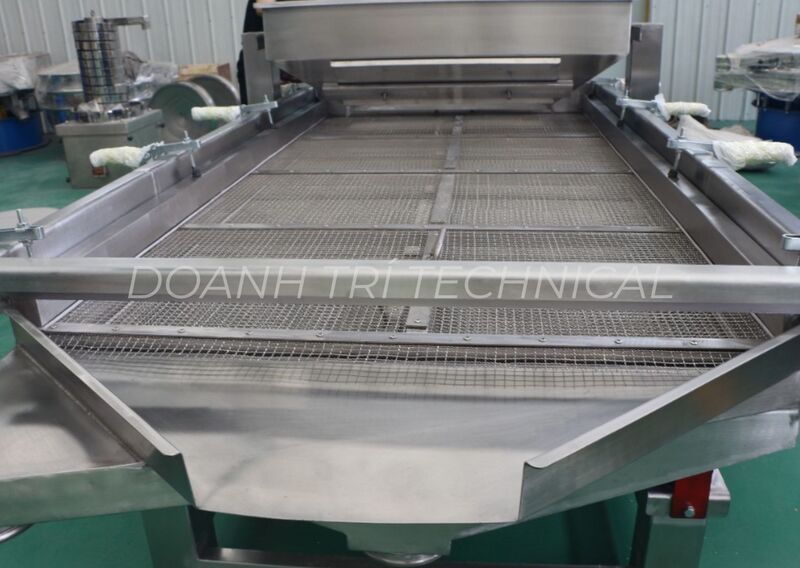

Băng tải rung có chức năng sàng

Loại băng tải này kết hợp vận chuyển và sàng phân loại vật liệu trên cùng một thiết bị. Mặt máng hoặc khu vực sàng được thiết kế với kích thước lỗ phù hợp để tách vật liệu theo kích thước.Thiết bị có thể được sử dụng trong các dây chuyền chế biến thực phẩm, khai khoáng, phân loại nguyên liệu và tái chế.

Băng tải rung cấp liệu

Băng tải rung cấp liệu được sử dụng để đưa nguyên liệu từ phễu chứa đến máy nghiền, máy sàng, máy đóng gói hoặc thiết bị xử lý tiếp theo. Khả năng kiểm soát lượng cấp liệu giúp duy trì dòng nguyên liệu ổn định cho toàn bộ dây chuyền.

Ưu điểm của băng tải rung

Băng tải rung mang lại nhiều lợi ích khi vận chuyển vật liệu dạng rời và các loại nguyên liệu khó xử lý bằng dây băng truyền thống.

• Cấp liệu ổn định: Chuyển động rung giúp vật liệu di chuyển liên tục với lưu lượng tương đối đồng đều, phù hợp cho các công đoạn cân, định lượng và đóng gói.
• Vừa vận chuyển vừa cấp liệu: Băng tải rung có thể đưa vật liệu từ phễu chứa đến máy tiếp theo mà không cần bố trí thêm một thiết bị cấp liệu riêng trong nhiều ứng dụng.
• Vận chuyển đa dạng vật liệu: Có thể xử lý bột, hạt, nguyên liệu dạng khối và nhiều loại vật liệu có kích thước khác nhau.
• Hạn chế dồn liệu: Dao động của máng giúp vật liệu được phân bố và di chuyển đều hơn, giảm tình trạng tích tụ tại một vị trí.
• Dễ điều chỉnh năng suất: Tần số và biên độ rung có thể được thiết kế hoặc điều chỉnh để phù hợp với đặc tính vật liệu và lưu lượng yêu cầu.
• Có thể thiết kế máng kín: Với vật liệu nhỏ hoặc dễ phát sinh bụi, máng có thể được che kín để hạn chế thất thoát và phát tán vật liệu trong quá trình vận hành.
• Dễ tích hợp vào dây chuyền: Băng tải rung có thể kết hợp với phễu chứa, cân định lượng, máy đóng gói, máy sàng hoặc các thiết bị xử lý tiếp theo.

​

Ứng dụng của băng tải rung

Một số ứng dụng phổ biến gồm:

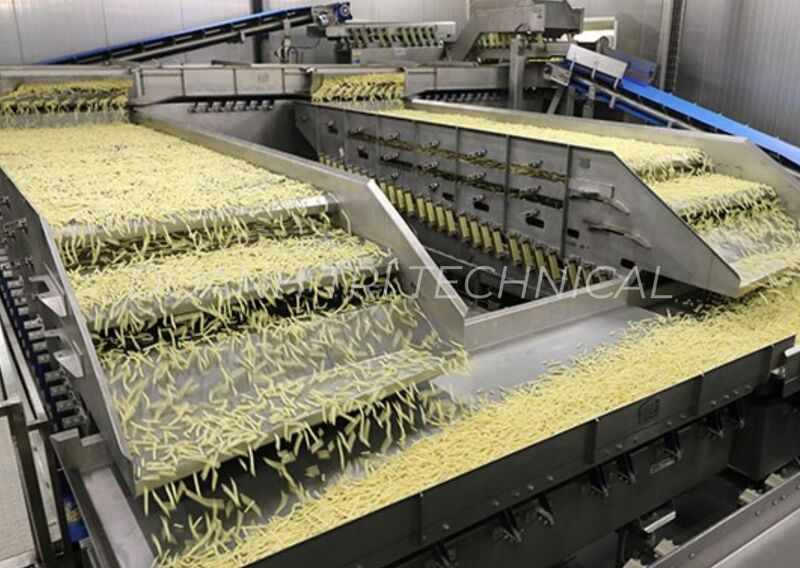

• Ngành thực phẩm: vận chuyển và cấp liệu gạo, ngũ cốc, cà phê, đậu, đường, muối, hạt điều, hạt hướng dương và các loại thực phẩm dạng hạt.
• Dây chuyền đóng gói: cấp sản phẩm từ phễu chứa đến cân định lượng hoặc máy đóng gói, giúp kiểm soát dòng liệu trước khi cân.
• Ngành nhựa: vận chuyển, phân phối và cấp liệu hạt nhựa đến các công đoạn tiếp theo.
• Ngành thức ăn chăn nuôi: cấp liệu ngô, cám viên, đậu tương và các nguyên liệu dạng hạt vào máy nghiền, trộn hoặc đóng bao.
• Ngành nông sản: vận chuyển, phân loại và phân phối các loại hạt sau thu hoạch, sấy hoặc làm sạch.
• Ngành khai khoáng: vận chuyển và cấp liệu đá nhỏ, quặng, cát, sỏi và các vật liệu rời có kích thước khác nhau.
• Kết hợp sàng phân loại: sử dụng máng rung có lưới hoặc tấm đục lỗ để vừa vận chuyển vừa tách vật liệu theo kích thước. Hạt nhỏ lọt qua bề mặt sàng, trong khi hạt lớn tiếp tục đi đến đầu xả.
• Cấp liệu cho dây chuyền tự động: làm thiết bị trung gian giữa phễu chứa và máy xử lý, giúp duy trì nguồn nguyên liệu liên tục thay vì cấp liệu thủ công.

Đặc biệt, băng tải rung nên được ưu tiên khi dây chuyền không chỉ yêu cầu vận chuyển mà còn cần kiểm soát dòng vật liệu. Đây là lý do thiết bị thường xuất hiện trước cân định lượng, máy đóng gói, máy sàng hoặc các thiết bị chế biến vật liệu dạng hạt.

Tiêu chí lựa chọn băng tải rung phù hợp

Để lựa chọn đúng thiết bị, doanh nghiệp cần xác định trước các thông số thực tế của dây chuyền.

• Loại vật liệu: Cần xác định vật liệu là bột, hạt, dạng khối hay phế liệu; đồng thời xem xét độ ẩm, nhiệt độ, độ mài mòn và khả năng bám dính.
• Năng suất vận chuyển: Lưu lượng nguyên liệu cần vận chuyển trong một giờ ảnh hưởng trực tiếp đến kích thước máng và cơ cấu rung.
• Kích thước máng: Chiều rộng và chiều dài máng cần được tính toán dựa trên năng suất, tải trọng và không gian lắp đặt.
• Tần số và biên độ rung: Hai thông số này cần phù hợp với đặc tính vật liệu. Điều chỉnh không đúng có thể làm giảm hiệu quả vận chuyển hoặc gây ảnh hưởng đến sản phẩm.
• Vật liệu chế tạo: Thép phù hợp với nhiều ứng dụng công nghiệp và tải nặng; inox 304 hoặc inox 316 phù hợp hơn với ngành thực phẩm, hóa chất và môi trường có yêu cầu chống ăn mòn.
• Môi trường làm việc: Cần xem xét nhiệt độ, độ ẩm, bụi, hóa chất và mức độ ăn mòn để lựa chọn vật liệu và kết cấu phù hợp.

Doanh Trí thiết kế và gia công băng tải rung theo yêu cầu

Doanh Trí cung cấp giải pháp thiết kế, gia công và lắp đặt băng tải rung cho nhiều ngành sản xuất và chế biến. Tùy theo loại nguyên liệu, năng suất và điều kiện mặt bằng, đội ngũ kỹ thuật có thể tư vấn cấu tạo máng, vật liệu chế tạo và cơ cấu rung phù hợp.

Sản phẩm có thể được thiết kế cho các ứng dụng vận chuyển bột, hạt, ngũ cốc, than đá, cát sỏi, thực phẩm, phế liệu và nhiều loại vật liệu rời khác. Ngoài chức năng vận chuyển, hệ thống có thể tích hợp cấp liệu, sàng và phân loại nguyên liệu theo yêu cầu.

Kết luận

Băng tải rung là giải pháp phù hợp để vận chuyển các loại vật liệu dạng rời như bột, hạt, ngũ cốc, than đá, khoáng sản và phế liệu. Nhờ cơ chế rung, thiết bị giúp nguyên liệu di chuyển ổn định, hạn chế tắc nghẽn và có thể kết hợp thêm chức năng cấp liệu, sàng hoặc phân loại. Tùy vào vật liệu, năng suất và điều kiện lắp đặt, băng tải có thể được thiết kế với kích thước, vật liệu chế tạo và cơ cấu rung khác nhau. Doanh Trí nhận thiết kế, gia công và lắp đặt băng tải rung theo yêu cầu, phù hợp với từng dây chuyền sản xuất.
