BĂNG TẢI CONG 90 ĐỘ

Trong nhiều nhà máy hiện đại, không gian lắp đặt luôn là yếu tố cần được tính toán kỹ lưỡng. Việc sử dụng các đoạn băng tải thẳng liên tiếp thường khiến hệ thống chiếm nhiều diện tích và khó bố trí theo mặt bằng thực tế. Đó là lý do băng tải cong 90 độ trở thành giải pháp được nhiều doanh nghiệp lựa chọn để chuyển hướng hàng hóa một cách liên tục, ổn định và tiết kiệm không gian.

Tùy theo đặc điểm sản phẩm và môi trường sản xuất, băng tải cong có thể sử dụng dây PVC, xích nhựa modular, xích inox hoặc con lăn, đáp ứng đa dạng nhu cầu trong các ngành thực phẩm, logistics, điện tử, dược phẩm và sản xuất công nghiệp.

Băng tải cong 90 độ là gì?

Băng tải cong 90 độ là hệ thống băng tải chuyển hướng hàng hóa theo góc vuông (90°), giúp kết nối các tuyến vận chuyển trong dây chuyền một cách liên tục và ổn định. Thiết kế theo bán kính cong kết hợp cơ cấu dẫn hướng giúp sản phẩm di chuyển đúng quỹ đạo, hạn chế xô lệch, đồng thời tối ưu không gian nhà xưởng và nâng cao hiệu quả sản xuất.

Cấu tạo của băng tải cong 90 độ

Tùy từng ứng dụng, cấu tạo có thể thay đổi nhưng nhìn chung gồm các bộ phận chính sau.

Khung băng tải

Vật liệu: Gia công từ thép sơn tĩnh điện, inox 304 hoặc nhôm định hình tùy theo môi trường sử dụng.

Đặc điểm: Chịu tải tốt, chống rung, chống ăn mòn, độ bền cao và dễ bảo trì.

Dây băng hoặc mặt băng tải

Loại bề mặt: Có thể sử dụng dây băng PVC, dây PU, xích nhựa modular, xích inox, con lăn thép, con lăn inox hoặc con lăn nhựa.

Lựa chọn: Tùy thuộc vào tải trọng, đặc tính sản phẩm và yêu cầu vệ sinh của từng ngành sản xuất.

Hệ thống puly và con lăn dẫn hướng

Chức năng: Sử dụng puly côn và con lăn dẫn hướng để giữ dây băng di chuyển ổn định khi qua đoạn cong.

Ưu điểm: Giảm hiện tượng lệch băng, cân bằng tốc độ giữa hai mép dây và hạn chế mài mòn trong quá trình vận hành.

Động cơ truyền động

Cấu hình: Trang bị motor giảm tốc kết hợp biến tần để điều chỉnh tốc độ linh hoạt.

Lựa chọn: Công suất được tính toán dựa trên chiều dài băng tải, tải trọng sản phẩm và yêu cầu vận hành thực tế.

Tủ điều khiển

Trang bị: Tích hợp nút Start/Stop, dừng khẩn cấp, điều chỉnh tốc độ và điều khiển đồng bộ với toàn bộ dây chuyền.

Ưu điểm: Dễ vận hành, đảm bảo an toàn và thuận tiện trong quá trình sử dụng.

Thông số kỹ thuật tham khảo băng tải cong 90

• Góc chuyển hướng: 90°
• Chiều rộng băng: 300 – 1000 mm
• Loại dây băng: PVC, PU, băng tải nhựa Modular, xích nhựa
• Độ dày dây băng: 2 – 5 mm
• Tốc độ vận hành: Theo yêu cầu
• Tải trọng: Lên đến 80 kg/m hoặc thiết kế theo yêu cầu
• Vật liệu khung: Inox, thép sơn tĩnh điện hoặc nhôm định hình
• Nhiệt độ làm việc: -10°C đến 80°C

Ưu điểm của băng tải cong 90 độ

• Tiết kiệm không gian: Thiết kế cong 90° giúp tận dụng góc nhà xưởng, tối ưu diện tích lắp đặt.
• Chuyển hướng linh hoạt: Hàng hóa di chuyển liên tục qua góc cong mà không cần chuyển thủ công.
• Nâng cao năng suất: Giảm thời gian vận chuyển, hạn chế va đập và tăng hiệu quả sản xuất.
• Dễ tích hợp: Kết nối linh hoạt với máy đóng gói, máy dán nhãn, robot, hệ thống phân loại và kho tự động.
• Vận hành ổn định: Hệ thống dẫn hướng và puly côn giúp dây băng chạy êm, hạn chế lệch băng.
• Bảo trì đơn giản: Cấu tạo tiêu chuẩn, dễ thay thế linh kiện và giảm thời gian dừng máy.

​

Các loại băng tải cong 90 độ thường được sử dụng

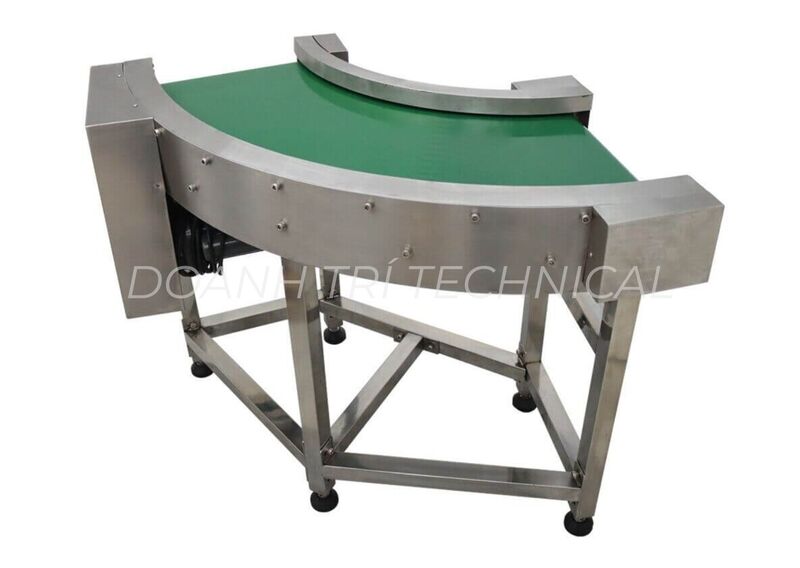

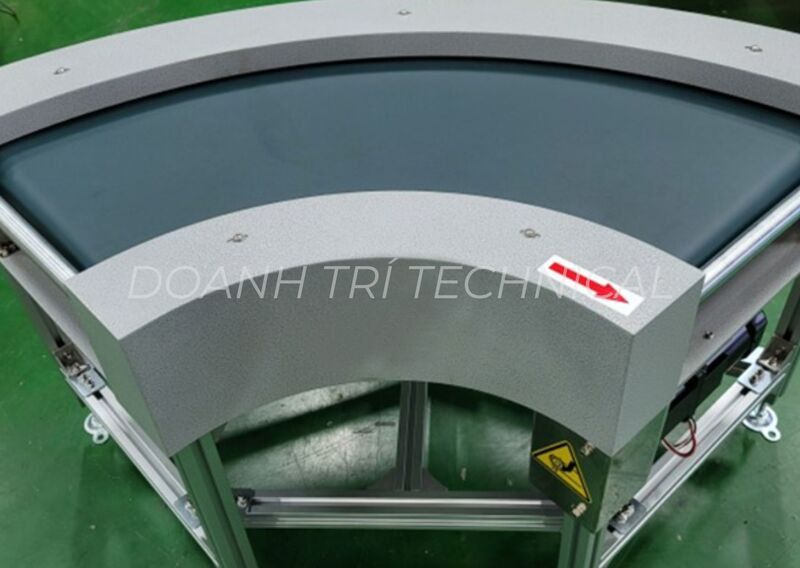

Băng tải cong PVC/PU

Băng tải cong PVC/PU là dòng được sử dụng phổ biến trong các ngành bao bì, điện tử, may mặc và thực phẩm đóng gói. Nhờ sở hữu nhiều ưu điểm như giá thành hợp lý, vận hành êm ái, trọng lượng nhẹ và bề mặt dễ vệ sinh, loại băng tải này đáp ứng tốt nhu cầu chuyển hướng hàng hóa trong các dây chuyền sản xuất hiện đại.

Băng tải con lăn cong

Băng tải con lăn cong 90 độ thích hợp để vận chuyển thùng carton, bao hàng, kiện hàng và pallet nhẹ trong các hệ thống kho vận, logistics hoặc dây chuyền đóng gói. Tùy theo yêu cầu vận hành, hệ thống có thể sử dụng con lăn tự do hoặc con lăn truyền động, giúp hàng hóa chuyển hướng ổn định, giảm sức lao động và nâng cao hiệu quả vận chuyển.

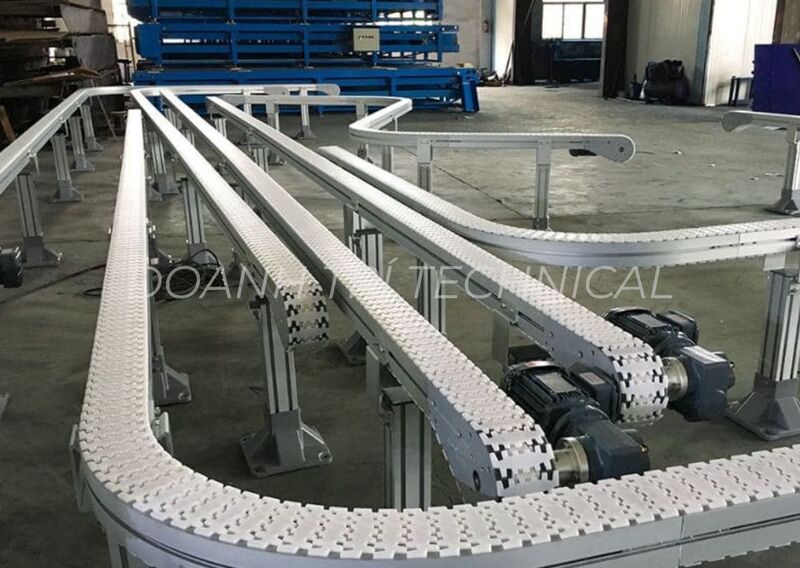

Băng tải xích nhựa cong

Băng tải xích nhựa cong 90 độ được ứng dụng rộng rãi trong các ngành đồ uống, thực phẩm, mỹ phẩm và dược phẩm. Với khả năng chịu tải tốt, chống ăn mòn, dễ vệ sinh và tuổi thọ cao, loại băng tải này đáp ứng hiệu quả các dây chuyền sản xuất yêu cầu vận hành liên tục và đảm bảo tiêu chuẩn vệ sinh.

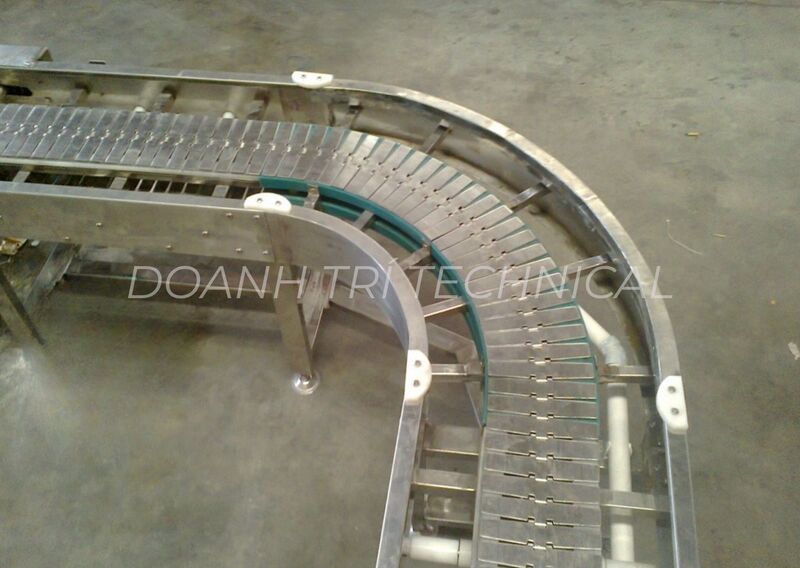

Băng tải xích inox cong

Băng tải xích inox cong 90 độ là lựa chọn phù hợp cho các lò nướng, nhà máy thực phẩm, dây chuyền chế biến thủy sản và những môi trường làm việc có nhiệt độ cao. Với khả năng chịu nhiệt, chống ăn mòn và độ bền vượt trội, hệ thống đảm bảo vận hành ổn định ngay cả trong điều kiện sản xuất khắc nghiệt.

Ứng dụng của băng tải cong 90 độ

• Ngành thực phẩm: Vận chuyển bánh kẹo, rau củ, thịt, hải sản, chai nước và đồ uống đóng lon.
• Ngành logistics: Ứng dụng trong trung tâm phân loại, kho hàng, chuyển phát nhanh và kho thương mại điện tử.
• Ngành điện tử: Di chuyển linh kiện, bo mạch PCB, thiết bị điện tử và sản phẩm hoàn thiện.
• Ngành may mặc: Vận chuyển bán thành phẩm, thành phẩm, thùng hàng và khu vực đóng gói.
• Ngành dược phẩm: Phù hợp với dây chuyền yêu cầu vệ sinh cao, vận hành liên tục và kiểm soát sản phẩm.​

Vì sao nên lựa chọn băng tải cong 90 độ của Doanh Trí?

Doanh Trí là đơn vị chuyên thiết kế và chế tạo các hệ thống băng tải theo yêu cầu, đáp ứng nhiều ngành công nghiệp khác nhau. Với kinh nghiệm triển khai thực tế cho nhiều doanh nghiệp sản xuất, chúng tôi mang đến giải pháp tối ưu về hiệu suất vận hành, độ bền và khả năng tích hợp với dây chuyền hiện có.

Khi lựa chọn Doanh Trí khách hàng được:

• Tư vấn giải pháp phù hợp với từng mặt bằng.
• Thiết kế theo đúng kích thước và tải trọng yêu cầu.
• Gia công chính xác, đảm bảo vận hành ổn định.
• Sử dụng vật liệu chất lượng cao.
• Hỗ trợ lắp đặt, hướng dẫn vận hành và bảo trì.
• Bảo hành, bảo trì nhanh chóng sau bán hàng.

Mỗi hệ thống đều được tính toán đồng bộ về bán kính cong, tốc độ và khả năng kết nối nhằm đảm bảo hàng hóa di chuyển liên tục, an toàn và đạt hiệu quả cao trong quá trình sản xuất.

Kết luận

Băng tải cong 90 độ là giải pháp không thể thiếu trong các dây chuyền sản xuất hiện đại khi cần chuyển hướng hàng hóa mà vẫn đảm bảo tính liên tục và tối ưu diện tích lắp đặt. Với nhiều lựa chọn về vật liệu và kết cấu như PVC, con lăn, xích nhựa hay xích inox, doanh nghiệp có thể dễ dàng lựa chọn phương án phù hợp với từng ứng dụng thực tế.
Nếu bạn đang tìm kiếm giải pháp băng tải cong 90 độ được thiết kế theo yêu cầu, phù hợp với dây chuyền hiện có và đáp ứng tiêu chuẩn kỹ thuật, Doanh Trí sẵn sàng tư vấn, thiết kế và cung cấp hệ thống tối ưu cho doanh nghiệp của bạn.
