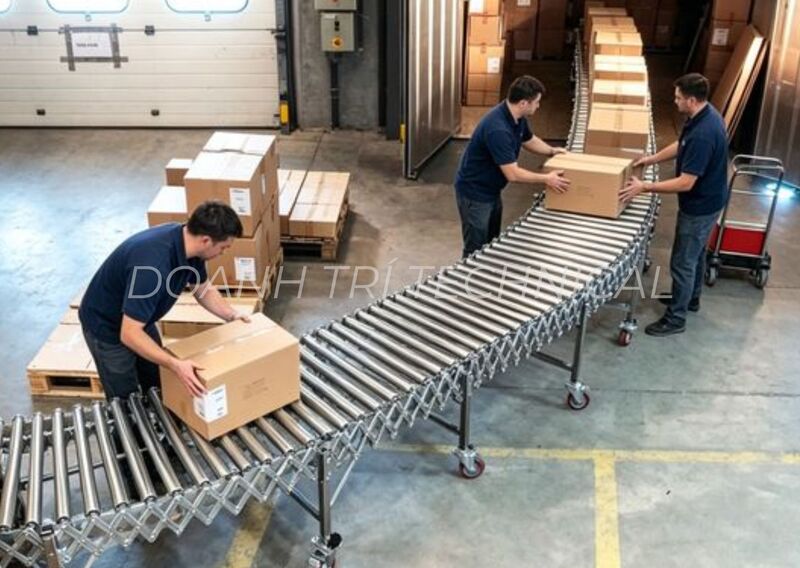

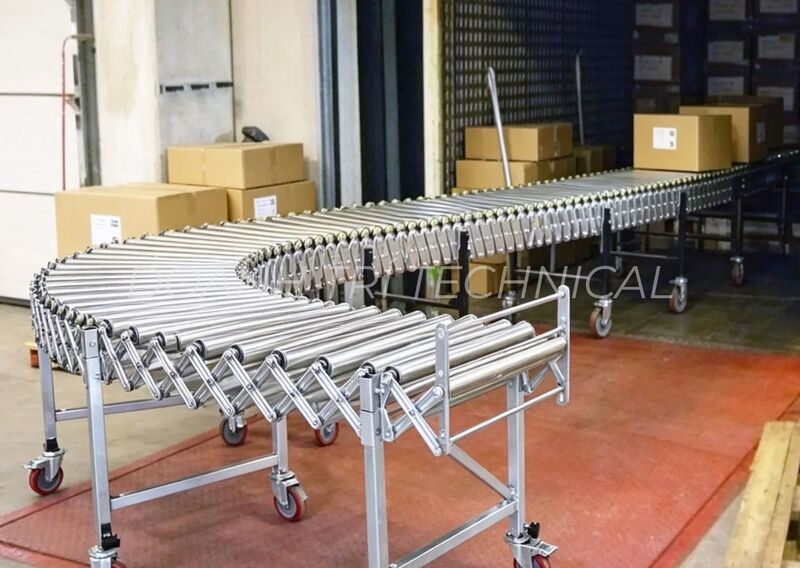

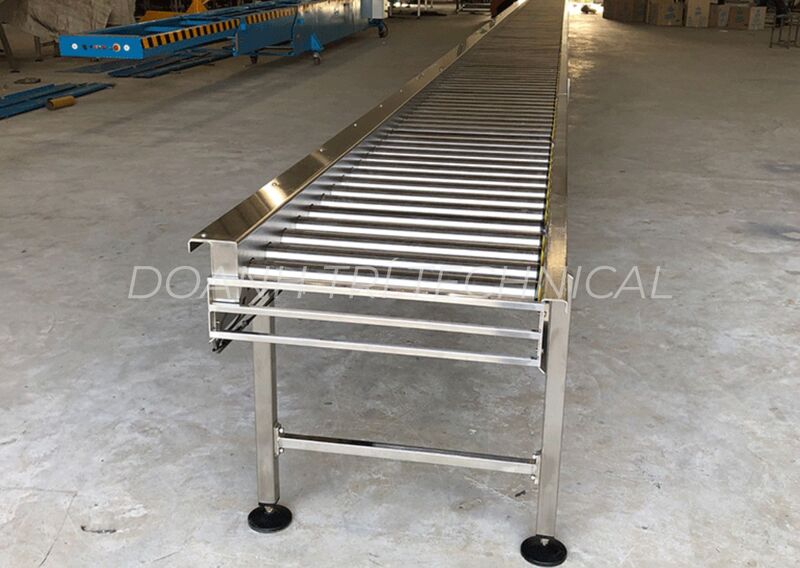

BĂNG TẢI CON LĂN THÉP

Băng tải con lăn thép là giải pháp băng tải hàng được sử dụng phổ biến trong nhà máy, kho hàng và dây chuyền sản xuất. Với kết cấu chắc chắn, khả năng chịu tải tốt và dễ dàng tích hợp vào hệ thống vận chuyển, thiết bị phù hợp để di chuyển thùng carton, kiện hàng, pallet và nhiều loại sản phẩm có đáy cứng, phẳng. Tùy theo nhu cầu sử dụng, doanh nghiệp có thể lựa chọn băng tải con lăn thép tự do hoặc loại truyền động bằng động cơ.

Băng tải con lăn thép là gì?

Băng tải con lăn thép là hệ thống vận chuyển sử dụng các con lăn bằng thép lắp song song trên khung đỡ để đưa hàng hóa từ vị trí này đến vị trí khác. Tương tự các loại băng tải con lăn khác, dòng này cũng có thể vận hành nhờ độ dốc, lực đẩy của con người hoặc cơ cấu truyền động tùy theo thiết kế.

Loại băng tải này thường được sử dụng cho các sản phẩm có đáy cứng và tương đối phẳng như thùng hàng, thùng carton, khay chứa, pallet và các chi tiết cơ khí. Nhờ kết cấu dạng con lăn, hàng hóa có thể di chuyển liên tục giữa các công đoạn mà không cần nâng nhấc thủ công nhiều lần.

Cấu tạo của băng tải con lăn thép

Băng tải con lăn thép được cấu thành từ các bộ phận chính, được thiết kế phù hợp với kích thước hàng hóa, tải trọng và điều kiện vận hành thực tế.

• Khung băng tải: Thường được chế tạo từ thép hộp hoặc thép định hình, có nhiệm vụ nâng đỡ toàn bộ hệ thống và giữ các con lăn đúng vị trí. Bề mặt khung có thể được sơn bảo vệ hoặc xử lý chống ăn mòn theo môi trường sử dụng.

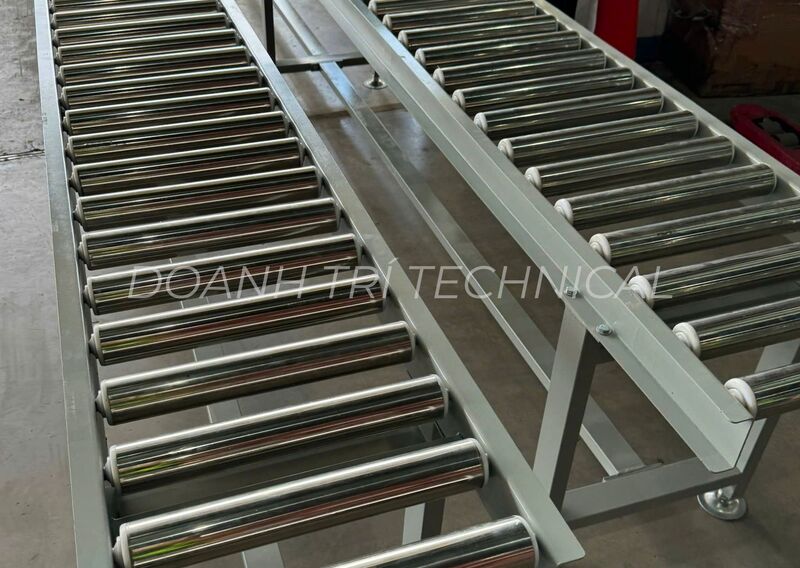

• Hệ thống con lăn thép: Là bộ phận tiếp xúc trực tiếp với hàng hóa, thường sử dụng ống thép carbon hoặc thép mạ kẽm. Đường kính, độ dày ống và khoảng cách giữa các con lăn được lựa chọn theo kích thước sản phẩm và tải trọng yêu cầu.
• Trục và vòng bi: Trục giúp cố định con lăn trên khung, trong khi vòng bi hỗ trợ con lăn quay trơn tru, giảm ma sát và hạn chế tiếng ồn trong quá trình vận hành.
• Chân băng tải: Có nhiệm vụ nâng đỡ và giữ hệ thống ổn định. Chân có thể được trang bị đế tăng chỉnh chiều cao để cân bằng thiết bị trên nền nhà xưởng hoặc lắp bánh xe khi cần di chuyển.
• Thanh dẫn hướng: Được lắp dọc hai bên băng tải theo yêu cầu, giúp định hướng hàng hóa và hạn chế sản phẩm lệch khỏi tuyến vận chuyển.
• Bộ truyền động: Đối với băng tải con lăn chủ động, hệ thống có thể sử dụng động cơ giảm tốc kết hợp truyền động xích, đai hoặc cơ cấu truyền động phù hợp để kiểm soát chuyển động của con lăn.

​

Thông số kỹ thuật băng tải con lăn thép

• Vật liệu khung: Thép hộp, thép định hình.
• Vật liệu con lăn: Thép carbon, thép mạ kẽm.
• Chiều dài băng tải: Khoảng 1.000-20.000 mm hoặc gia công theo yêu cầu.
• Chiều rộng băng tải: Khoảng 250-2.000 mm, tùy thiết kế.
• Chiều cao băng tải: Khoảng 400-1.200 mm, có thể điều chỉnh.
• Đường kính con lăn: Phi 32, phi 34, phi 42, phi 48, phi 60 mm hoặc lớn hơn.
• Độ dày thành ống: Khoảng 1,0-2,0 mm, tùy theo tải trọng hàng hóa.
• Khoảng cách con lăn: Điều chỉnh theo kích thước và hình dạng đáy sản phẩm.
• Kiểu vận hành: Con lăn tự do hoặc con lăn truyền động bằng động cơ.
• Phụ kiện: Chân tăng chỉnh chiều cao, bánh xe di chuyển, thanh dẫn hướng theo yêu cầu.

Các thông số trên chỉ mang tính tham khảo. Khi thiết kế, cần tính toán tải trọng trên từng con lăn, kích thước hàng hóa, độ cứng của đáy sản phẩm và điều kiện làm việc để lựa chọn quy cách phù hợp.

Ưu điểm của băng tải con lăn thép

• Khả năng chịu tải tốt: Kết cấu thép chắc chắn, phù hợp vận chuyển thùng hàng, kiện hàng, pallet và các sản phẩm có trọng lượng lớn khi được thiết kế đúng tải trọng.
• Vận chuyển thuận tiện: Hàng hóa di chuyển trên các con lăn, giảm lực đẩy và hạn chế thao tác nâng nhấc thủ công.
• Tiết kiệm chi phí vận hành: Băng tải con lăn tự do không sử dụng động cơ, giúp giảm điện năng tiêu thụ và chi phí bảo trì hệ thống truyền động.
• Dễ lắp đặt và bảo dưỡng: Cấu tạo gồm nhiều bộ phận riêng biệt, thuận tiện kiểm tra, thay thế con lăn hoặc vòng bi khi cần.
• Linh hoạt trong thiết kế: Có thể tùy chỉnh kích thước, độ cao, khoảng cách con lăn và phương thức vận hành để phù hợp với mặt bằng sản xuất.
• Dễ kết nối dây chuyền: Có thể bố trí tại khu vực đóng gói, phân loại, tập kết hàng hoặc kết nối với các thiết bị vận chuyển khác.

​

Hạn chế của băng tải con lăn thép

Bên cạnh những ưu điểm về độ bền và khả năng chịu tải, băng tải con lăn thép cũng có một số hạn chế cần cân nhắc:

• Hệ thống có trọng lượng tương đối lớn, đặc biệt khi sử dụng khung thép và con lăn có quy cách chịu tải cao.
• Bề mặt thép có thể bị ăn mòn hoặc gỉ sét nếu tiếp xúc thường xuyên với độ ẩm, hóa chất mà không có biện pháp bảo vệ phù hợp.
• Không thích hợp với sản phẩm có đáy mềm, không bằng phẳng hoặc kích thước quá nhỏ so với khoảng cách giữa các con lăn.
• Băng tải tự do cần có độ dốc phù hợp hoặc lực đẩy của người vận hành; trong khi loại truyền động cần đầu tư thêm động cơ và cơ cấu truyền lực.

​

Ứng dụng của băng tải con lăn thép trong công nghiệp

Nhờ kết cấu chắc chắn và khả năng vận chuyển linh hoạt, băng tải con lăn thép được ứng dụng trong nhiều lĩnh vực:

• Kho vận và logistics: Vận chuyển thùng carton, kiện hàng và pallet tại khu vực phân loại, tập kết, xuất nhập hàng. Với hàng hóa đóng trên pallet, có thể sử dụng băng tải pallet có kết cấu con lăn phù hợp để di chuyển giữa các vị trí trong kho.
• Ngành sản xuất công nghiệp: Di chuyển bán thành phẩm, chi tiết cơ khí và linh kiện giữa các công đoạn gia công, lắp ráp.
• Ngành đóng gói: Kết nối các công đoạn đóng thùng, dán nhãn, kiểm tra và hoàn thiện sản phẩm.
• Ngành gỗ và vật liệu xây dựng: Vận chuyển các tấm ván, kiện vật liệu hoặc sản phẩm có đáy cứng phù hợp với thiết kế con lăn.
• Khu vực bốc xếp hàng hóa: Hỗ trợ đưa hàng đến vị trí tập kết hoặc kết nối với khu vực lên xuống hàng, tùy theo phương án bố trí hệ thống.​

Doanh Trí cung cấp băng tải con lăn thép theo yêu cầu

Doanh Trí cung cấp giải pháp băng tải và thiết bị truyền động phục vụ nhu cầu vận chuyển trong nhà máy, kho hàng và dây chuyền sản xuất. Băng tải con lăn thép có thể được thiết kế theo kích thước thực tế, tải trọng hàng hóa và mặt bằng lắp đặt nhằm đáp ứng yêu cầu sử dụng của từng doanh nghiệp.

Tùy theo nhu cầu, khách hàng có thể lựa chọn băng tải con lăn thép tự do hoặc hệ thống truyền động, kết hợp các phụ kiện như chân tăng chỉnh, bánh xe và thanh dẫn hướng. Việc lựa chọn đúng quy cách con lăn, vật liệu khung và phương thức vận hành giúp hệ thống hoạt động ổn định, thuận tiện bảo trì và tối ưu chi phí đầu tư.

Liên hệ chúng tôi để được tư vấn phương án băng tải phù hợp với nhu cầu thực tế của nhà xưởng. Khi yêu cầu báo giá, doanh nghiệp nên cung cấp chiều dài, chiều rộng, chiều cao, tải trọng hàng hóa, kích thước sản phẩm và hình ảnh vị trí lắp đặt để quá trình tư vấn được chính xác hơn.

Kết luận

Băng tải con lăn thép là giải pháp vận chuyển phù hợp cho nhiều nhà máy và kho hàng nhờ kết cấu chắc chắn, khả năng chịu tải tốt và dễ bảo trì. Tùy vào đặc điểm sản phẩm và yêu cầu vận hành, doanh nghiệp có thể lựa chọn loại con lăn tự do hoặc truyền động để tối ưu hiệu quả sử dụng. Doanh Trí  hỗ trợ tư vấn lựa chọn và thiết kế băng tải theo yêu cầu, giúp doanh nghiệp tìm được phương án phù hợp với điều kiện sản xuất thực tế.
