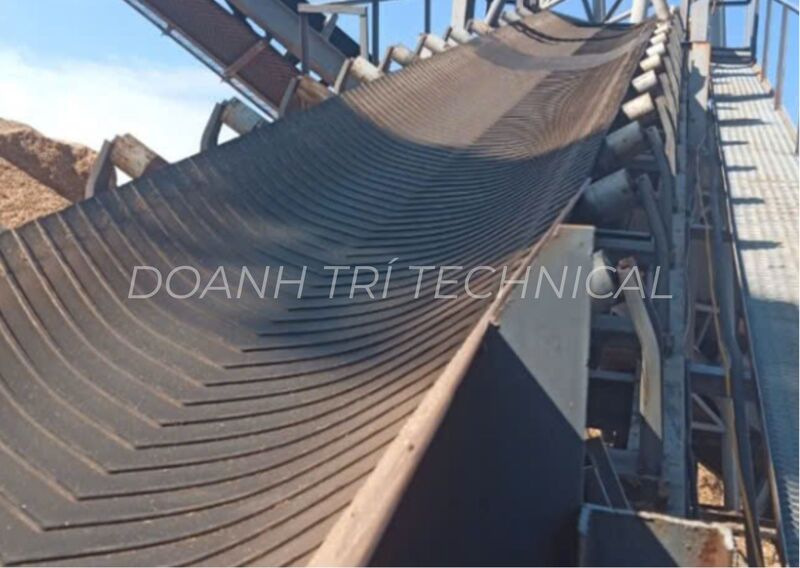

BĂNG TẢI CAO SU LÒNG MÁNG

Băng tải cao su lòng máng là hệ thống băng tải chuyên dùng cho các loại vật liệu rời như cát, đá, than, quặng, xi măng, phân bón, nông sản... Nhờ thiết kế dây băng được nâng đỡ bởi cụm con lăn tạo thành hình lòng máng, vật liệu luôn được giữ ổn định trong quá trình vận chuyển, hạn chế rơi vãi và nâng cao năng suất. Hiện nay, Doanh Trí cung cấp hai dòng băng tải cao su lòng máng phổ biến gồm băng tải cao su trơn lòng máng và băng tải cao su gân V lòng máng, đáp ứng nhiều yêu cầu vận chuyển từ mặt phẳng đến băng tải lên dốc.

Băng tải cao su lòng máng là gì?

Băng tải cao su lòng máng là hệ thống băng tải sử dụng dây băng cao su kết hợp với cụm con lăn tạo máng để tạo thành hình chữ U hoặc chữ V. Thiết kế này giúp tăng khả năng chứa vật liệu, giảm thất thoát và vận chuyển được khối lượng lớn trên quãng đường dài.

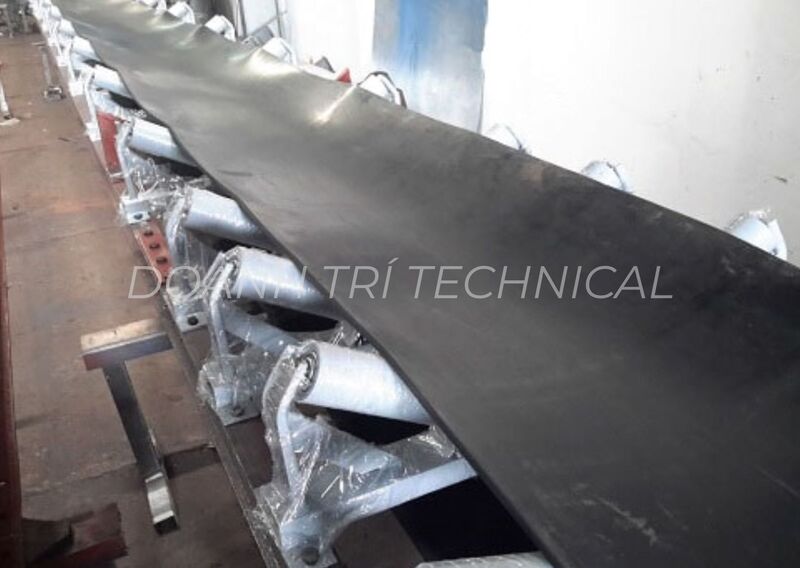

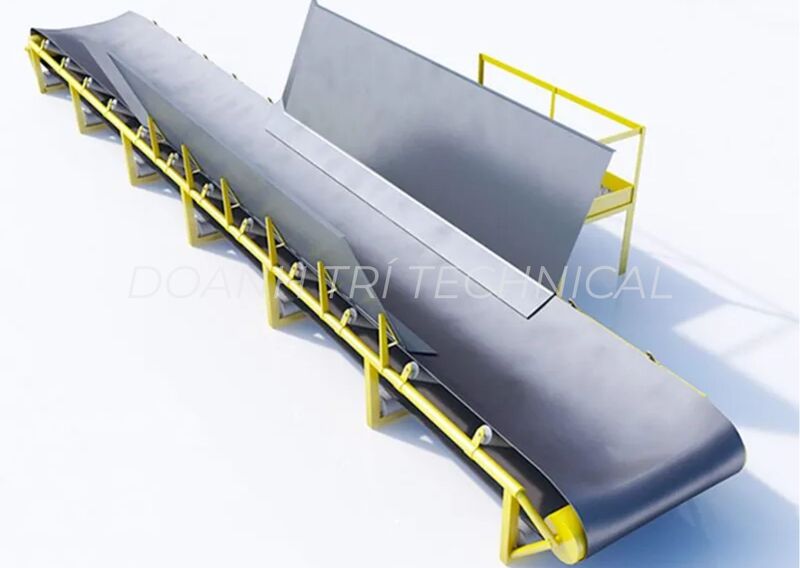

Cấu tạo băng tải cao su lòng máng

• Dây băng tải: Bộ phận trực tiếp vận chuyển vật liệu, gồm cao su EP, NN, lõi thép, chịu nhiệt, chịu dầu, chống cháy, chống mài mòn. Bề mặt có thể trơn, gân V hoặc gân xương cá.
• Con lăn: Thường gồm 3 con lăn, hai bên đặt nghiêng 20°, 30°, 35° hoặc 45°, giúp tạo lòng máng, đỡ dây băng và phân bố tải đều.
• Tang chủ động: Kết nối với motor giảm tốc, truyền lực kéo dây băng.
• Tang bị động: Dẫn hướng, hỗ trợ căng băng và duy trì hoạt động ổn định.
• Khung: Thường sử dụng thép CT3, thép sơn tĩnh điện, thép mạ kẽm hoặc inox 304, có kết cấu chắc chắn và chịu tải tốt.
• Bộ truyền động: Gồm motor giảm tốc, hộp số, khớp nối và tang chủ động, có thể kết hợp biến tần để điều chỉnh tốc độ.
• Phụ kiện: Gồm gạt băng, phễu cấp liệu, che chắn bụi, công tắc lệch băng, công tắc giật khẩn cấp và cảm biến tốc độ, giúp tăng độ an toàn và hiệu quả vận hành.

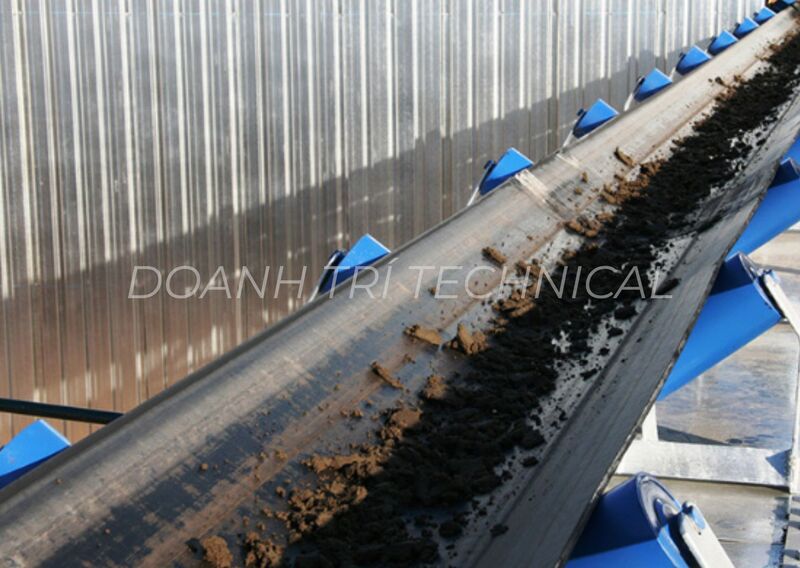

Nguyên lý hoạt động của băng tải cao su lòng máng

Băng tải cao su lòng máng hoạt động nhờ động cơ truyền chuyển động đến tang chủ động, kéo dây băng di chuyển liên tục để vận chuyển vật liệu. Tại nhánh tải, các con lăn được bố trí với con lăn giữa cao hơn hai con lăn hai bên, làm hai mép dây băng được nâng lên và phần giữa thấp xuống, tạo thành dạng lòng máng.

Khi vật liệu được cấp lên băng, chúng được giữ tập trung trong lòng máng, hạn chế rơi vãi sang hai bên và cho phép vận chuyển khối lượng lớn vật liệu rời. Dây băng tiếp tục chạy qua các cụm con lăn đến tang xả, tại đây băng đổi hướng và vật liệu được đổ xuống nhờ trọng lực.

Thông số kỹ thuật tham khảo

• Loại dây: EP, NN, lõi thép
• Chiều rộng băng: 400 - 2000 mm
• Chiều dài: Theo yêu cầu
• Góc lòng máng: 20° - 45°
• Tốc độ: 0.2 - 3.5 m/s
• Năng suất: 20 - 1000 tấn/giờ
• Motor: 0.75 - 75 kW
• Điện áp: 220V hoặc 380V

Có thể thay đổi tùy theo nhu cầu, thiết kế của từng khách hàng.

Ưu điểm của băng tải cao su lòng máng

• Vận chuyển khối lượng lớn: Thiết kế dạng lòng máng giúp tăng khả năng chứa vật liệu trên bề mặt băng tải, cho phép vận chuyển khối lượng lớn trong mỗi chu kỳ, đáp ứng nhu cầu của các dây chuyền sản xuất và khai thác công suất cao.
• Hạn chế rơi vãi vật liệu: Hai mép dây băng được nâng lên nhờ hệ thống con lăn tạo máng, giúp giữ vật liệu tập trung ở giữa băng tải, giảm thất thoát nguyên liệu và hạn chế ô nhiễm khu vực làm việc.
• Hoạt động liên tục, ổn định: Hệ thống được thiết kế để vận hành liên tục 24/7 với tải trọng lớn, đảm bảo quá trình vận chuyển diễn ra ổn định, ít xảy ra sự cố và giảm thời gian dừng máy.
• Tiết kiệm chi phí vận hành: So với phương pháp vận chuyển bằng xe nâng hoặc nhân công, băng tải cao su lòng máng giúp giảm chi phí nhân lực, tiết kiệm năng lượng và tối ưu chi phí sản xuất trong dài hạn.
• Độ bền và tuổi thọ cao: Dây băng cao su có khả năng chịu mài mòn, chịu va đập và làm việc tốt trong môi trường nhiều bụi, độ ẩm hoặc điều kiện sản xuất khắc nghiệt, góp phần kéo dài tuổi thọ của toàn bộ hệ thống.
• Thiết kế linh hoạt theo yêu cầu: Băng tải có thể được thiết kế theo nhiều dạng khác nhau như băng tải ngang, băng tải lên dốc, băng tải xuống dốc, băng tải nhiều đoạn hoặc băng tải lắp đặt ngoài trời, phù hợp với mặt bằng và yêu cầu vận chuyển của từng doanh nghiệp.

Cách lựa chọn băng tải cao su lòng máng

Khi lựa chọn băng tải cao su lòng máng, không nên chỉ dựa vào khổ băng mà cần tính đến đặc tính vật liệu, năng suất, chiều dài tuyến vận chuyển, độ nghiêng và điều kiện làm việc. Việc xác định đúng các thông số ngay từ đầu giúp băng tải vận hành ổn định, hạn chế trượt băng, rơi vãi và giảm tải cho hệ thống truyền động.

Loại và đặc tính vật liệu

Xác định vật liệu là than, đá, quặng, cát, xi măng, ngũ cốc hay vật liệu dạng bột. Vật liệu có tính mài mòn, nhiều dầu, ẩm hoặc nhiệt độ cao sẽ yêu cầu loại cao su và kết cấu dây băng khác nhau.

Kích thước và khối lượng vật liệu

Vật liệu có kích thước lớn hoặc khối lượng riêng cao cần dây băng có độ bền kéo và khả năng chịu va đập phù hợp. Kích thước hạt cũng ảnh hưởng đến khổ băng và thể tích vật liệu có thể chứa trong lòng máng.

Năng suất vận chuyển

Xác định chính xác sản lượng cần vận chuyển theo tấn/giờ để lựa chọn chiều rộng và tốc độ băng. Không nên chọn băng quá nhỏ vì dễ quá tải, trong khi băng quá lớn sẽ làm tăng chi phí đầu tư và công suất truyền động không cần thiết.

Chiều dài và độ nghiêng tuyến băng

Tuyến băng càng dài hoặc có nhiều đoạn lên dốc thì lực kéo càng lớn, từ đó ảnh hưởng trực tiếp đến công suất motor, đường kính tang và kết cấu dây băng. Với tuyến có độ dốc lớn, cần cân nhắc loại băng có bề mặt tăng ma sát hoặc băng tải cao su gân V để hạn chế vật liệu trượt ngược.

Góc lòng máng

Góc lòng máng thường được lựa chọn theo đặc tính vật liệu và năng suất yêu cầu. Góc phù hợp giúp tăng khả năng chứa tải nhưng vẫn đảm bảo dây băng ôm ổn định trên cụm con lăn, hạn chế vật liệu tràn ra ngoài.

Kết cấu dây băng

Có thể lựa chọn dây băng bố EP, NN hoặc lõi thép tùy chiều dài tuyến, tải trọng và lực kéo. Với hệ thống tải nặng hoặc tuyến vận chuyển dài, cần ưu tiên kết cấu có khả năng chịu kéo và chống va đập cao.

Hệ thống con lăn và tang

Số lượng, góc bố trí con lăn tạo lòng máng và đường kính tang phải phù hợp với khổ băng, độ dày và tải trọng. Thiết kế không phù hợp có thể làm dây băng bị võng quá mức, lệch băng hoặc ảnh hưởng đến tuổi thọ mối nối.

Điều kiện môi trường

Nếu làm việc ngoài trời, nhiều bụi, ẩm, nhiệt độ cao hoặc tiếp xúc với dầu mỡ, cần lựa chọn dây băng và khung sườn có khả năng thích ứng với môi trường tương ứng. Với vật liệu có tính mài mòn cao, nên ưu tiên lớp cao su mặt tải có khả năng chống mài mòn tốt.

Doanh Trí - Đơn vị thiết kế và cung cấp băng tải cao su lòng máng

Doanh Trí chuyên thiết kế, gia công và lắp đặt băng tải cao su lòng máng theo yêu cầu, phù hợp với từng dây chuyền sản xuất và điều kiện vận hành thực tế.

Lý do nên chọn chúng tôi:

• Tư vấn giải pháp phù hợp từng ngành nghề.
• Gia công theo kích thước và công suất yêu cầu.
• Sử dụng dây băng và linh kiện chất lượng cao.
• Hỗ trợ khảo sát, thiết kế và lắp đặt tận nơi.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng.

Kết luận

Băng tải cao su lòng máng là giải pháp vận chuyển vật liệu rời hiệu quả, đáp ứng yêu cầu về năng suất, độ bền và tính ổn định trong nhiều ngành công nghiệp. Với hai lựa chọn phổ biến là băng tải cao su trơn lòng máng và băng tải cao su gân V lòng máng, doanh nghiệp có thể dễ dàng lựa chọn hệ thống phù hợp với điều kiện vận hành, loại vật liệu và độ dốc của tuyến băng tải.
