BĂNG TẢI 2 TẦNG

Băng tải 2 tầng là giải pháp vận chuyển được nhiều doanh nghiệp lựa chọn nhằm tăng năng suất, tiết kiệm diện tích nhà xưởng và tối ưu quy trình sản xuất. Với thiết kế hai tầng băng tải hoạt động độc lập hoặc cùng chiều, hệ thống có thể vận chuyển nhiều luồng sản phẩm trên cùng một kết cấu, giúp giảm chi phí đầu tư và nâng cao hiệu quả vận hành. Trong bài viết này, Doanh Trí sẽ cung cấp đến bạn các thông số chi tiết cũng như các loại băng tải 2 tầng được sử dụng phổ biến hiện nay.

Băng tải 2 tầng là gì?

Băng tải 2 tầng là hệ thống băng tải gồm hai mặt băng được lắp trên cùng một khung, bố trí theo chiều dọc để tận dụng không gian theo chiều cao. Mỗi tầng có thể vận chuyển một loại sản phẩm hoặc đảm nhận một công đoạn riêng trong dây chuyền.

Tùy theo nhu cầu sử dụng, hai tầng có thể:

• Chạy cùng chiều để tăng năng suất.
• Chạy ngược chiều để luân chuyển nguyên liệu và thành phẩm.
• Hoạt động độc lập với tốc độ khác nhau.

Đây là giải pháp phù hợp cho các nhà máy có diện tích hạn chế nhưng cần nâng cao công suất sản xuất.

Cấu tạo băng tải 2 tầng

Một hệ thống băng tải 2 tầng thường gồm các bộ phận chính sau:

• Khung băng tải: Được chế tạo từ thép sơn tĩnh điện, inox 304 hoặc nhôm định hình, có kết cấu chắc chắn, chịu tải tốt và hạn chế rung lắc trong quá trình vận hành.
• Dây băng tải: Sử dụng các loại dây băng PVC, PU, cao su hoặc lưới inox tùy theo yêu cầu ứng dụng, đảm bảo khả năng vận chuyển ổn định, độ bền cao và dễ bảo trì.
• Hệ thống truyền động: Bao gồm động cơ giảm tốc, puly chủ động, puly bị động, con lăn, bộ căng băng và biến tần, giúp băng tải vận hành êm ái, ổn định và điều chỉnh tốc độ linh hoạt.
• Hệ thống điều khiển: Gồm tủ điện điều khiển, PLC, HMI, cảm biến và nút dừng khẩn cấp (tùy theo yêu cầu), giúp tự động hóa quá trình vận hành, nâng cao hiệu quả và đảm bảo an toàn.

​

Thông số kỹ thuật của băng tải 2 tầng

• Chiều rộng băng: 300 - 1.200 mm.
• Chiều dài: Gia công theo yêu cầu.
• Tải trọng: 10 - 100 kg/m.
• Tốc độ băng tải: 5 -30 m/phút.
• Động cơ: 0.37 - 2.2 kW.
• Điện áp: 220V hoặc 380V.
• Vật liệu khung: Thép sơn tĩnh điện, inox hoặc nhôm định hình.

Thông số có thể thay đổi theo từng dây chuyền sản xuất.

Ưu điểm của băng tải 2 tầng

• Tiết kiệm diện tích: Thiết kế hai tầng giúp tận dụng không gian theo chiều cao, tăng khả năng vận chuyển mà không cần mở rộng mặt bằng nhà xưởng.
• Tăng năng suất: Cho phép vận chuyển đồng thời nhiều loại sản phẩm hoặc nhiều công đoạn trên cùng một hệ thống, góp phần nâng cao hiệu quả sản xuất.
• Giảm chi phí đầu tư: Thay vì lắp đặt hai băng tải riêng biệt, doanh nghiệp chỉ cần đầu tư một hệ thống băng tải hai tầng, giúp tiết kiệm chi phí thiết bị và lắp đặt.
• Vận hành linh hoạt: Hai tầng có thể hoạt động cùng chiều, ngược chiều hoặc độc lập với tốc độ khác nhau, đáp ứng linh hoạt các yêu cầu của từng dây chuyền sản xuất.
• Dễ tích hợp tự động hóa: Có thể kết nối với robot, máy đóng gói, máy kiểm tra, máy dán nhãn, hệ thống phân loại và nhiều thiết bị tự động khác để tối ưu quy trình sản xuất.​

​

Các loại băng tải 2 tầng phổ biến hiện nay

Tùy theo môi trường làm việc, doanh nghiệp có thể lựa chọn:

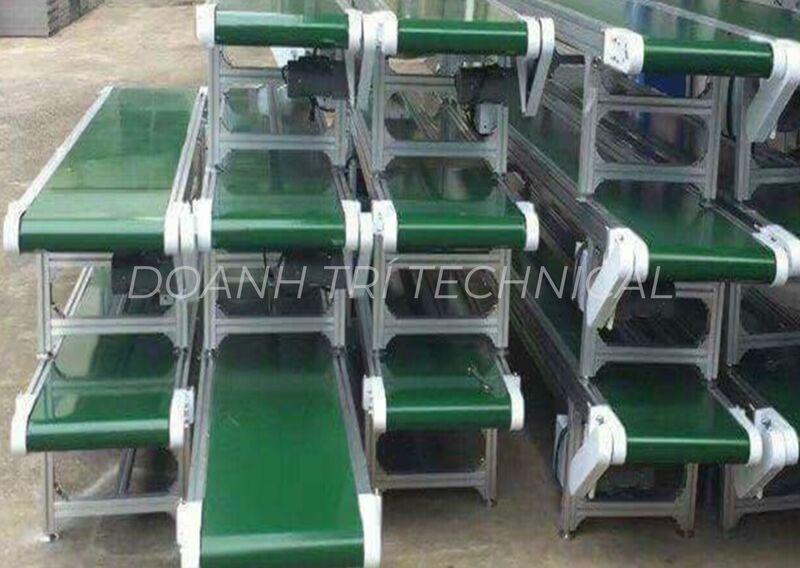

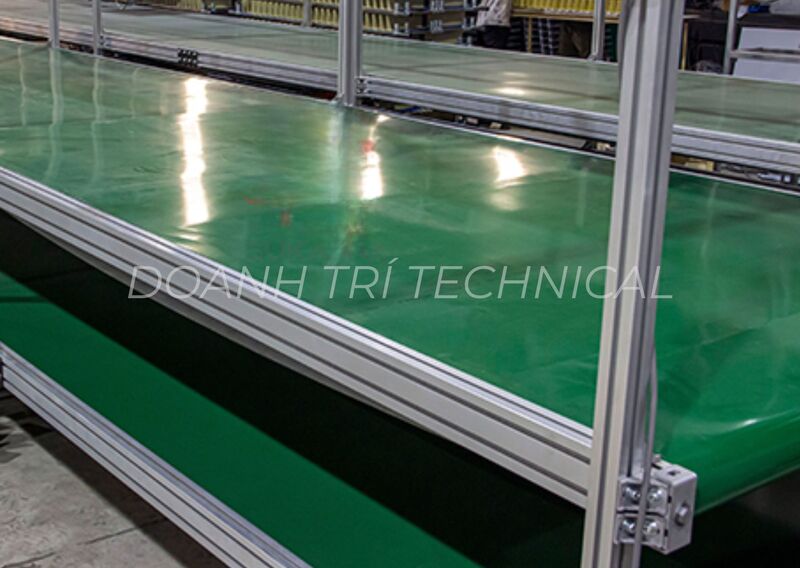

Băng tải PVC 2 tầng

Băng tải PVC 2 tầng được trang bị băng tải PVC chất lượng cao với bề mặt phẳng, giúp sản phẩm di chuyển ổn định và liên tục. Giải pháp này phù hợp để vận chuyển thực phẩm đóng gói, linh kiện điện tử, bao bì và nhiều loại hàng hóa nhẹ trong nhà máy.

Băng tải PU 2 tầng

Băng tải PU 2 tầng sử dụng dây có khả năng chống dầu, chống mài mòn và đáp ứng tốt yêu cầu vệ sinh. Loại băng tải PU này thường được sử dụng trong ngành thực phẩm, dược phẩm và các ứng dụng cần bề mặt băng tải sạch.

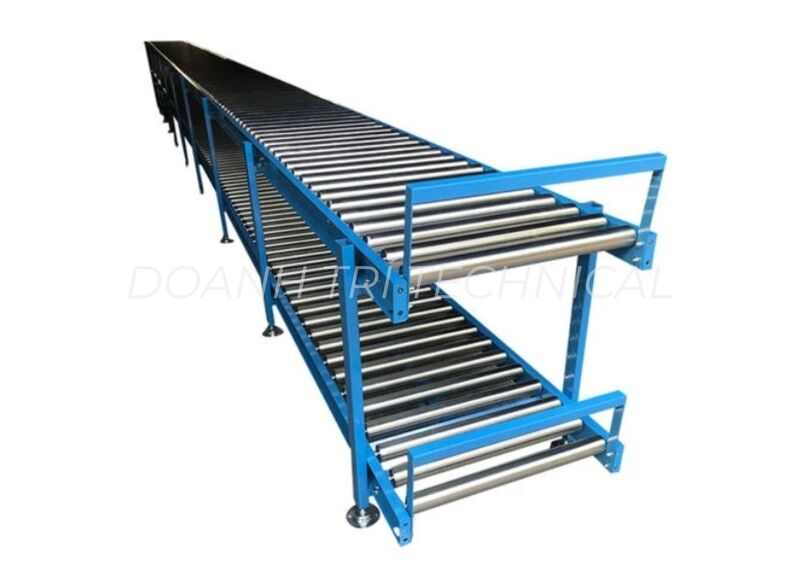

Băng tải con lăn 2 tầng

Băng tải con lăn 2 tầng thích hợp để vận chuyển thùng carton, pallet, khay hàng và sản phẩm có đáy phẳng. Thiết kế 2 tầng giúp tận dụng không gian, tối ưu diện tích và tăng hiệu quả lưu chuyển hàng hóa.

Ứng dụng của băng tải 2 tầng

• Ngành thực phẩm: Băng tải 2 tầng được sử dụng để vận chuyển thực phẩm đóng gói, bánh kẹo, nước giải khát, rau củ quả và các sản phẩm chế biến, giúp tối ưu diện tích lắp đặt và duy trì dây chuyền sản xuất liên tục.
• Ngành điện tử: Phù hợp để vận chuyển linh kiện điện tử, bo mạch, điện thoại và bán thành phẩm giữa các công đoạn lắp ráp, góp phần nâng cao năng suất và giảm thao tác thủ công.
• Ngành dược phẩm: Được ứng dụng trong quá trình vận chuyển hộp thuốc, chai lọ, viên nén, bao bì y tế và các sản phẩm yêu cầu môi trường sạch, đảm bảo tính ổn định trong dây chuyền sản xuất.
• Ngành cơ khí: Băng tải 2 tầng hỗ trợ vận chuyển chi tiết máy, linh kiện, phụ tùng và các sản phẩm cơ khí giữa các công đoạn gia công hoặc lắp ráp, giúp tối ưu quy trình làm việc.
• Logistics và kho vận: Thường được sử dụng trong hệ thống phân loại, trung chuyển, đóng gói và vận chuyển hàng hóa tại kho hoặc trung tâm phân phối, góp phần tận dụng không gian và nâng cao hiệu quả vận hành.

​

Lưu ý khi lựa chọn băng tải 2 tầng

Để hệ thống hoạt động hiệu quả, cần xác định:

1. Kích thước sản phẩm có chiều dài rộng như thế nào? Nếu sản phẩm nhỏ mà chọn băng tải có lỗ kích thước to thì không phù hợp.

2. Tải trọng vận chuyển: Với hàng hóa nặng thường dùng băng tải con lăn, lưới inox để đảm bảo hoạt động của băng chuyền được trơn tru và có thể chịu tải.

3. Tốc độ yêu cầu để lựa chọn motor và biến tần phù hợp

4. Khoảng cách giữa hai tầng: để sản phẩm băng dưới không bị vướng bởi băng trên

5. Chiều cao thao tác: có thao tác trên băng không và chiều cao cần là bao nhiêu để kết nối với các công đoạn khác nhau.

6. Điều kiện môi trường: có yêu cầu gì đặc biệt khi hoạt động không ?

7. Loại dây băng phù hợp: Nếu dùng trong thực phẩm thì phải lựa chọn  băng PU, inox mới đáp ứng được yêu cầu an toàn vệ sinh cho sản phẩm.
Việc thiết kế đúng ngay từ đầu sẽ giúp giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị.

Câu hỏi thường gặp

Băng tải 2 tầng có thể chạy hai tốc độ khác nhau không?

Có. Mỗi tầng có thể sử dụng động cơ và biến tần riêng để điều chỉnh tốc độ độc lập.

Băng tải 2 tầng phù hợp với ngành nào?

Hệ thống được sử dụng rộng rãi trong ngành thực phẩm, điện tử, dược phẩm, cơ khí, bao bì và logistics.

Có thể thiết kế theo kích thước yêu cầu không?

Có. Băng tải 2 tầng thường được thiết kế theo diện tích nhà xưởng, tải trọng và quy trình sản xuất của từng doanh nghiệp.

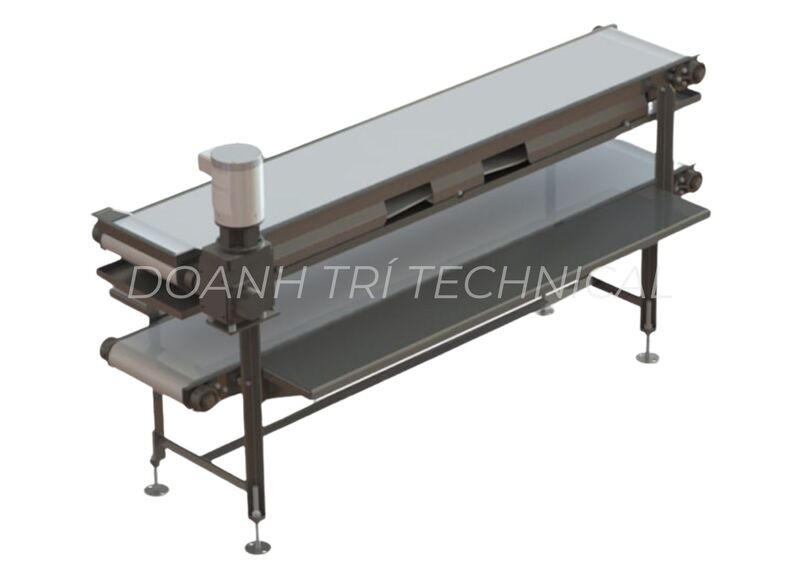

Băng tải 2 tầng có thể sử dụng cùng tốc độ với một động cơ không?

Có. Băng tải 2 tầng có thể thiết kế sử dụng chung một động cơ để truyền động cho cả hai tầng, giúp đồng bộ tốc độ vận hành, giảm chi phí đầu tư và đơn giản hóa hệ thống điều khiển. Tuy nhiên, cần tính toán phù hợp về tải trọng, công suất động cơ và cơ cấu truyền động để đảm bảo băng tải hoạt động ổn định

Doanh Trí - Đơn vị thiết kế và sản xuất băng tải 2 tầng theo yêu cầu

Doanh Trí chuyên thiết kế, gia công và lắp đặt băng tải 2 tầng theo yêu cầu, đáp ứng đa dạng ngành nghề từ thực phẩm, điện tử, dược phẩm đến kho vận và cơ khí. Hệ thống được tính toán phù hợp với mặt bằng, tải trọng và quy trình sản xuất của từng doanh nghiệp, giúp vận hành ổn định, tiết kiệm chi phí và dễ dàng tích hợp với dây chuyền tự động hóa.

Liên hệ Doanh Trí để được tư vấn giải pháp băng tải phù hợp với nhu cầu thực tế của nhà máy.
