Ba cách đo chu vi dây đai dẹt băng tải dây curoa và băng tải nhựa, xích nhựa chuẩn nhất 2022

Khi sử dụng băng chuyền, tới một thời gian nhất định, Quý khách phải thay thế dây đai băng tải. Tuy băng chuyền thường có bộ phận căng dây hay còn gọi là “tăng đưa”, những việc đo chính xác chu vi dây đai băng tải cũng rất quan trọng.

​

Ngắn quá hoặc dài quá Quý khách hàng đều không lắp vô băng chuyền được.

Dài quá thì khi lắp vào hết hành trình của bộ căng dây, thì khi qua một thời gian sử dụng, dây đai băng tải giãn, Quý Khách lại phải đi cắt nối lại hoặc thay thế mới.

Còn dây ngắn quá thì có thể không lắp vào được hoặc rất khó lắp dây vào máy

Nếu Khách hàng đang phân vân khi lấy quy cách dây không biết nên làm thế nào để đo băng tải chính xác để có thể thay thế dây băng tải dễ dàng hơn thì hãy theo dõi bài viết dưới đây của Doanh Trí.

Băng Tải Doanh Trí chia sẻ với các Quý khách ba phương thức đo chính xác chu vi dây đai băng tải cần thay thế.

1. Phương pháp thứ nhất sử dụng kiến thức hình học tính chu vi thời phổ thông.
2. Phương pháp thứ hai là phương pháp thực dụng đo dừng chuyền, thường được các kỹ sư thiết kế băng tải chuyên nghiệp sử dụng khi đi khảo sát. Hai phương thức đầu áp dụng cho dây đai dẹt băng tải pvc, băng tải pu, băng tải cao su, các loại dây đai băng tải khác.
3. Phương pháp thứ ba đếm các bước mắt hoặc bước răng áp dụng cho các dòng băng tải nhựa, băng tải xích nhựa và các loại dây curoa răng

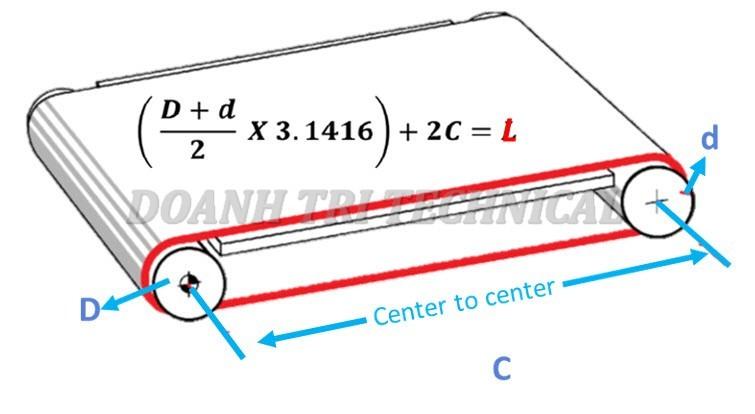

Các trường hợp đo chu vi băng tải bằng phương pháp công thức hình học

​

• L = chiều dài dây đai (mm)
• C = khoảng cách từ tâm đến trung tâm (mm)
• π = 3,1416
• D = đường kính ròng rọc lớn (mm)
• d = đường kính ròng rọc nhỏ (mm)
• Chu vi = Đường kính x 3.14159 (hằng số π)

Trường hợp băng chuyền cấu trúc nhiều trục rulo, khó đo và tính theo công thức hình học, Quý khách áp dụng phương pháp thứ hai dưới đây.

Phương pháp thứ hai thực dụng hơn, phải lấy dây ra khỏi máy hoặc dừng và đo trực tiếp trên máy.

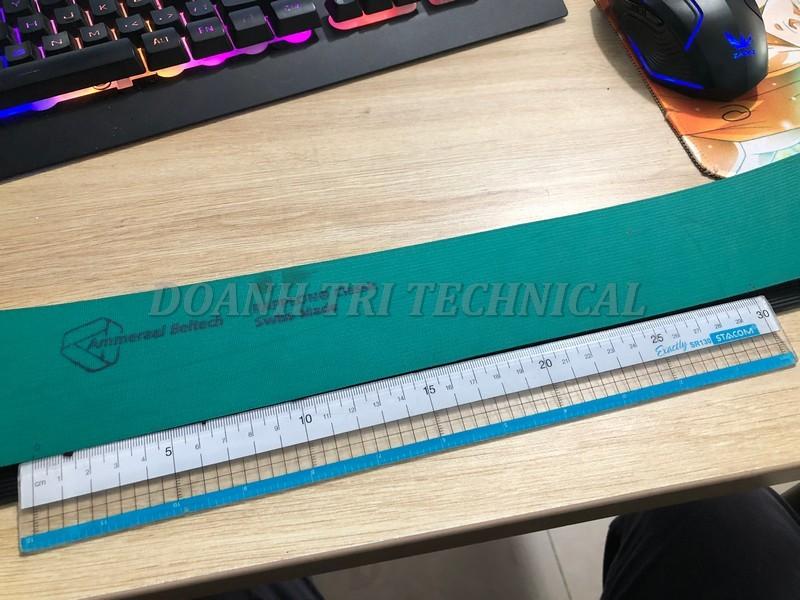

Đầu tiên, Quý khách dừng chuyền, đo bản rộng trước băng thước mét hay thước cặp sao cho phù hợp

​

Bắt đầu đo chu vi, đầu tiên lấy cây viết mực đánh dấu một điểm ghi là số 0.

Sau đó đo một khoảng cách cố định (01 mét chẳng hạn hoặc tùy ý ở đây Doanh Trí đánh dấu mỗi đoạn là 300mm), đánh dấu liên tục.

Rồi cho băng chuyền chạy. Đo và đánh dấu tiếp. Nhớ ghi chú từng số đo tại điểm đánh dấu cho khỏi quên lúc cuối cùng.

​

Tới khi điểm đánh dấu cuối cùng quay lại điểm đầu tiên chỗ Quý khách đánh dấu lúc ban đầu, các Quý khách đo phần cuối cùng còn lại, rồi cộng các khoảng cách lại là ra chu vi dây đai băng tải.

​

Như vậy theo ví dụ minh họa ta có được chu vi:

• Bản rộng: 60mm
• Chu vi: 4 đoạn x 300mm + 125 mm đoạn dư cuối từ số 4 đến 0 (4*300+125 = 1325mm)

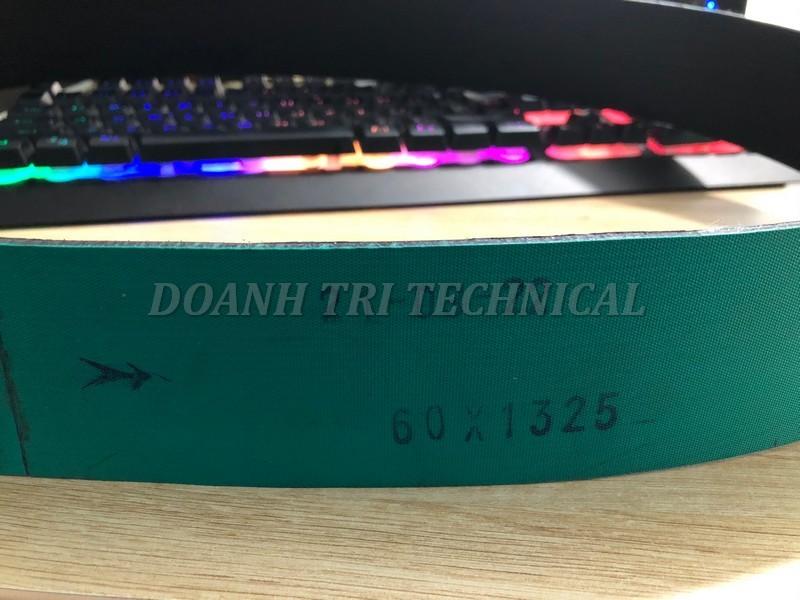

• Quy cách dây: W60*1325 (nối tròn)

​

Nếu dây đai, băng tải đã cũ, đã giãn, và tăng-đưa đã nhả gần hết thì các Quý khách trừ đi một phần hợp lý tỷ lệ an toàn, sẽ ra chu vi dây băng tải cần thay thế.

Điều chỉnh tăng đưa để thu ngắn dây hoặc muốn dây dài thêm

X: Điều chỉnh chiều dài theo mong muốn (dài hơn hoặc ngắn bớt)

L1: Chiều dài ban đầu của dây đai băng tải

L2: Chiều dài mới của dây đai mong muốn

(2X) +/- L1 = L2

​

Lưu ý: Khách hàng chỉ cần tăng gấp đôi khoảng cách điều chỉnh nâng lên (X) và cộng / trừ số đó với chiều dài đai ban đầu.

Ví dụ:

Chiều dài đai hiện tại là 1325 mm

Muốn tăng thêm chu vi (về phía cuối băng tải cho hết tăng đưa) 50mm

Bạn sẽ cần thêm 100mm vào chiều dài thắt lưng của mình (1325mm + 100mm = chiều dài mới 1425mm)

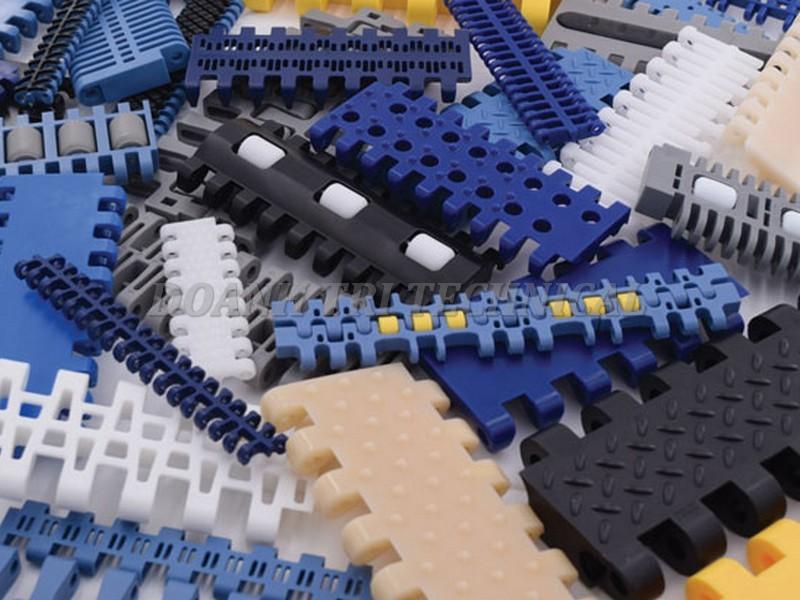

Phương thức thứ ba áp dụng cho băng tải nhựa, băng tải xích nhựa và dây curoa.

Các Quý khách đánh dấu rồi đếm số bước mắt băng tải, rồi nhân với bước xích.

​

Ví dụ: băng tải nhựa bước 25.4mm x 120 links = 3048mm, dây curoa bước 5mm x 100 răng = 500mm là chu vi. Nhưng đếm lâu lắm anh chị ạ!

Trên đây là ba cách đo dây băng dễ dàng và chính xác mà Quý khách có thể dễ dàng thay thế dây băng tải khi cần Quý khách nhé, hy vọng Quý khách cảm thấy hữu ích.
